Projetada para os ambientes higiênicos mais exigentes, a Válvula Borboleta Excêntrica Sanitária com Sede Retrátil oferece desempenho incomparável. Seu design excêntrico exclusivo e mecanismo de assento retrátil reduzem significativamente desgaste da sede e torque operacional durante todo o ciclo de vida da válvula. Isto garante não apenas intervalos de manutenção prolongados mas também fornece fechamento confiável e à prova de bolhas em um amplo espectro de aplicações - desde farmacêuticas e biotecnologia para processamento de alimentos, nutracêuticos, químicos e materiais avançados de baterias.
As válvulas borboleta convencionais mantêm o disco e a sede em contato durante a rotação. Em aplicações em pó, repetidas o atrito pode desgastar gradualmente a sede, aumentar o torque operacional e criar partículas que podem afetar o produto limpeza.
AVM separa as funções de vedação e movimentação.
Durante o movimento da válvula, a sede inflável se retrai para que o disco possa girar com o mínimo de contato. Uma vez que o disco atinge a posição fechada, o ar comprimido ativa a vedação e cria a pressão de vedação necessária.
Isto torna a válvula particularmente adequada para comutação de alta frequência e manuseio de pó abrasivo.
Antes do disco se mover, a vedação inflável é esvaziada e retraída da superfície de vedação. O disco excêntrico então gira sem esfregar continuamente contra o assento.
Isto reduz o desgaste mecânico e ajuda a manter o torque operacional estável durante ciclos repetidos.
Quando o disco atinge a posição fechada, o ar comprimido infla a câmara de vedação. A vedação se expande uniformemente contra o disco para criar uma barreira apertada.
A válvula borboleta excêntrica sanitária com sede retrátil pode, portanto, fornecer fechamento confiável, evitando contato desnecessário da vedação durante cada ciclo de abertura e fechamento.
O disco excêntrico e a sede retrátil são especialmente valiosos em linhas de produção automatizadas onde as válvulas podem operar repetidamente ao longo do dia.
Com atrito substancialmente reduzido entre o disco e a sede, o projeto pode suportar uma vida operacional de até 1–3 milhões de ciclos de comutação, dependendo das condições de operação, material de vedação e manutenção.
A menor resistência operacional também pode reduzir os requisitos do atuador em comparação com os convencionais baseados em fricção. projetos.
A válvula é adequada para materiais como pós, grânulos e cristais que podem acelerar a sede convencional desgaste.
As aplicações típicas incluem:
Usado para carregamento, descarga e isolamento de pó onde há contenção do produto, capacidade de limpeza e operação repetível são importantes.
Adequado para manusear materiais abrasivos secos onde minimizar o desgaste e a contaminação da vedação é uma preocupação fundamental.
A construção higiênica em aço inoxidável e as superfícies lisas de contato com o produto apoiam a produção sanitária ambientes.
O assento inflável fornece vedação confiável para linhas que operam sob condições de vácuo e pressão positiva.

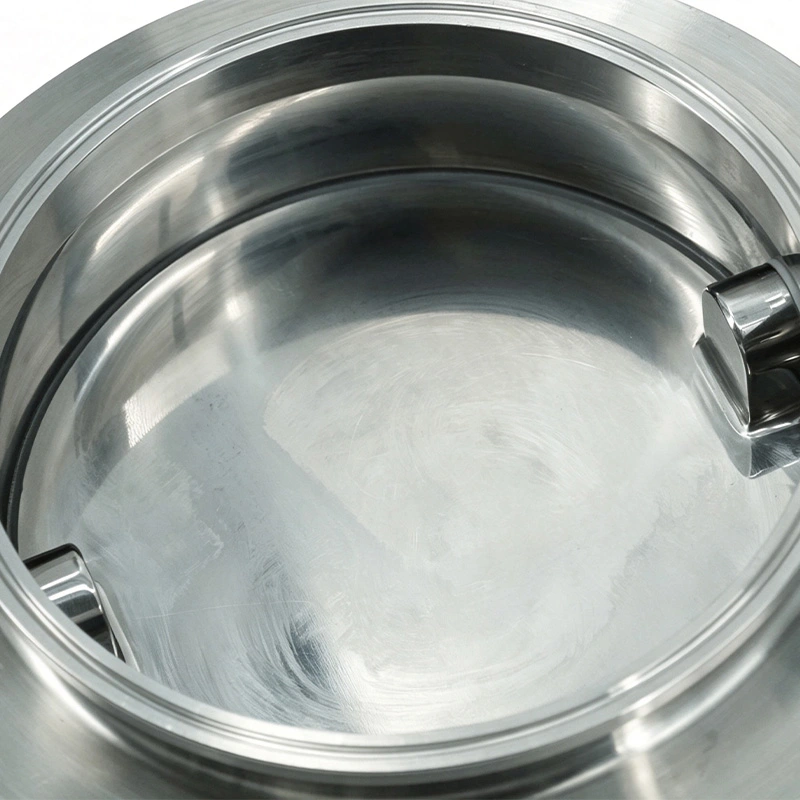

A Válvula Borboleta Excêntrica Sanitária com Sede Retrátil é fabricada em SUS304 ou SUS316L, com superfícies de contato com o produto disponíveis em Ra <0,4 μm.
Seu design interno de baixa retenção minimiza áreas onde os pós podem se acumular, auxiliando na limpeza CIP/SIP e reduzindo os riscos de contaminação durante a troca de produtos.
Materiais de vedação em conformidade com a FDA e certificados de material EN 10204 3.1 estão disponíveis para configurações aplicáveis.
| Parâmetro | Especificação |
| Tipo de válvula | Válvula borboleta excêntrica sanitária com sede retrátil |
| Tamanho | DN50–DN300 |
| Material do corpo | SUS304/SUS316L |
| Selo inflável | EPDM, Silicone, FKM/Viton |
| Acabamento de contato do produto | Ra <0,4 μm |
| Acabamento sem contato | Ra <0,8 μm |
| Operação | Atuador Pneumático |
| Conexões | Tri-Clamp, Flange, Soldado |
| Limpeza | CIP/SIP |
| Opção à prova de explosão | ATEX II 2 GD T4 |
| Padrões de conexão | DIN 11850 Série 2, ASME BPE, ISO 1127 Série 1, GB/T 17395 |
| Opções de conformidade | Selos em conformidade com FDA, design orientado a GMP, EN 10204 3.1 |
| Consideração | Válvula de assento retrátil AVM | Válvula Borboleta Convencional |
| Contato disco/assento durante a rotação | Retraído | Contato contínuo |
| Fricção do assento | Muito baixo | Mais alto |
| Resistência ao desgaste | Excelente | Depende do material |
| Torque Operacional | Baixo | Relativamente mais alto |
| Ciclismo frequente | Bem adequado | O desgaste dos assentos pode se tornar uma preocupação |
| Pó Abrasivo | Adequado | A seleção do assento é crítica |
| Selagem | Assento inflável | Assento fixo |
| Manutenção | Desgaste reduzido do assento | Pode ser necessária uma inspeção mais frequente do assento |
Um fabricante farmacêutico precisava de uma válvula de isolamento sanitário para uma linha de transferência de pó operando com frequência comutação automatizada. O cliente experimentou uma resistência operacional crescente com válvulas borboleta convencionais à medida que os componentes de vedação se desgastavam durante ciclos repetidos.
A AVM forneceu a válvula borboleta excêntrica com assento inflável retrátil. O cliente avaliou especificamente torque de atuação, desgaste da sede e estabilidade da vedação após operação repetida. Porque a vedação retrai antes do disco movimento, a válvula reduziu a fricção contínua durante o ciclo e proporcionou uma operação mais consistente.
Um processador de material de bateria exigia uma válvula para transferência de pó seco onde o material abrasivo pudesse acelerar desgaste convencional do assento. O cliente selecionou a configuração de assento retrátil porque o elemento de vedação não estava continuamente arrastado pelo disco durante a operação.
O feedback do cliente concentrou-se na menor preocupação com a abrasão do assento, na atuação estável e na facilidade de longo prazo manutenção, especialmente para uma linha de produção com aberturas e fechamentos repetidos.
As soluções de válvulas sanitárias AVM atendem aos padrões sanitários 3-A aplicáveis, conformidade com ISO 9001, CE e FDA. Dependendo de dependendo da configuração selecionada, a válvula também pode ser fornecida com materiais de vedação em conformidade com FDA, orientados a GMP construção higiênica e documentação de material EN 10204 3.1.
Uma configuração à prova de explosão ATEX II 2 GD T4 está disponível para requisitos aplicáveis de áreas classificadas.
A sede retrai antes do disco girar, minimizando o atrito e o desgaste. Em seguida, ele infla após o fechamento para fornecer vedação confiável.
Sim. O contato reduzido entre o disco e a sede o torna particularmente adequado para pós, grânulos e cristais que podem acelerar o desgaste convencional dos assentos.
Sim. O sistema de vedação inflável é adequado para condições de processo de vácuo e pressão positiva quando configurado corretamente.
Sim. A configuração sanitária suporta limpeza CIP/SIP, sujeita aos materiais selecionados e às condições do processo.
EPDM, Silicone e FKM/Viton estão disponíveis. Os graus em conformidade com a FDA podem ser selecionados para produtos farmacêuticos e aplicações alimentares.

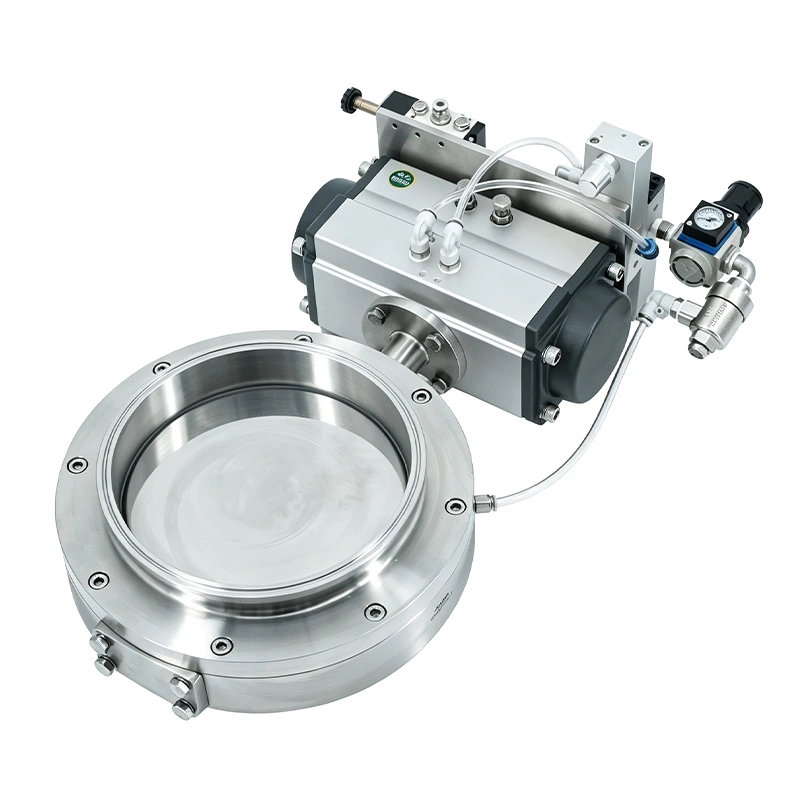

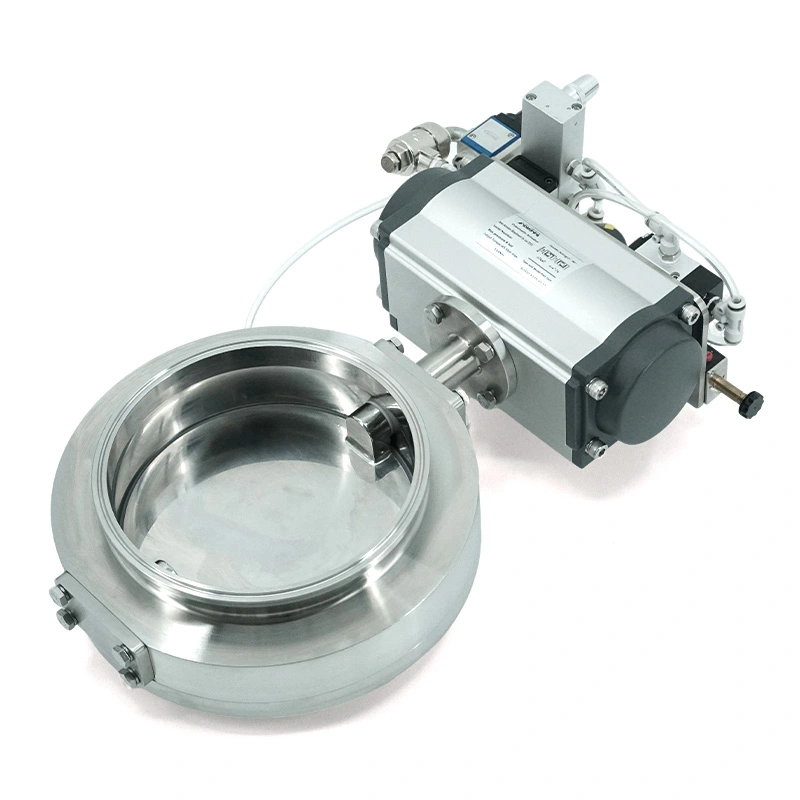

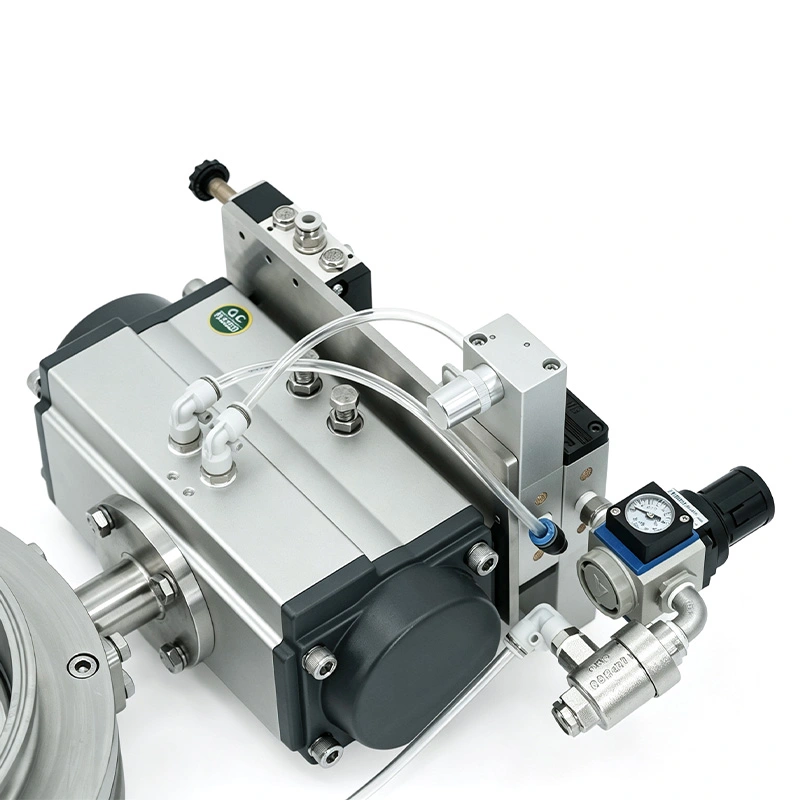

Sim. A Válvula Borboleta Excêntrica Sanitária com Assento Retrátil é operada por um atuador pneumático e pode ser integrado com sistemas automatizados de controle de processo.
