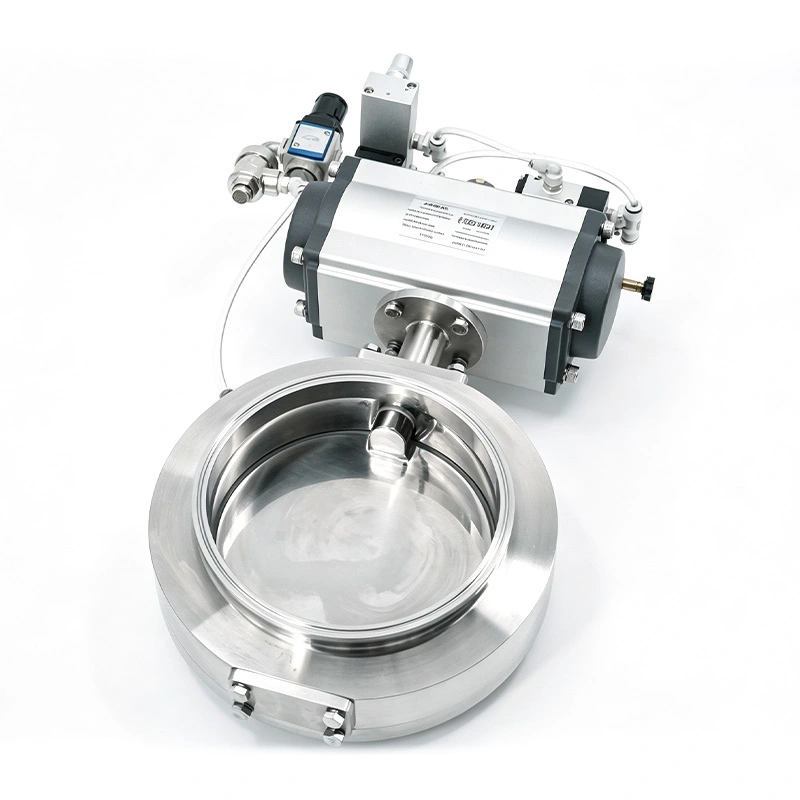

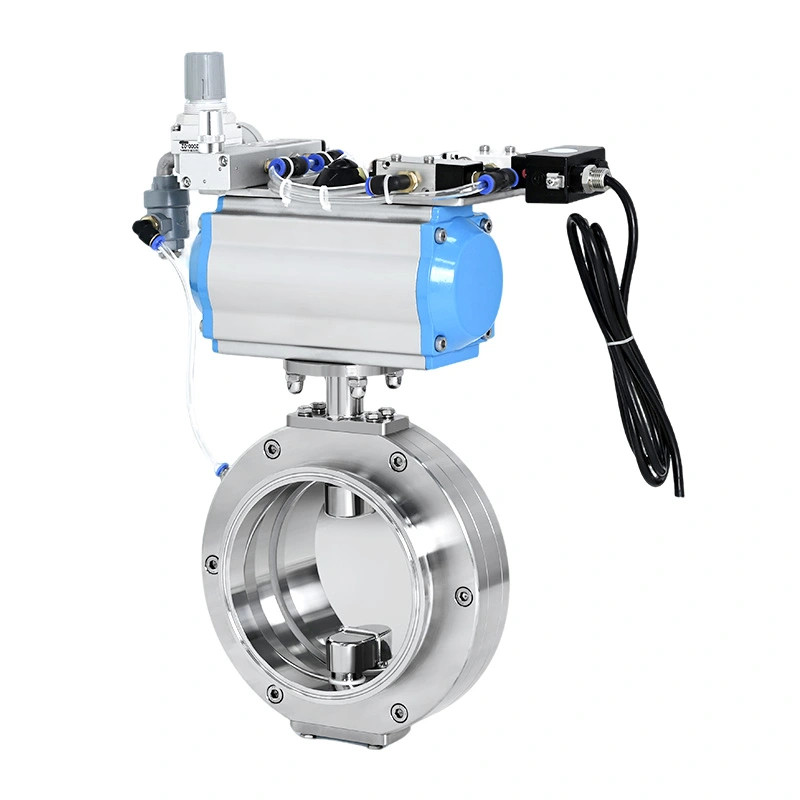

A válvula borboleta excêntrica de vedação inflável sanitária AVM com atuador inteligente foi projetada para isolamento automatizado em sistemas de processamento de pó e materiais a granel. Seu disco excêntrico reduz o contato com o elemento de vedação durante a rotação, enquanto o assento inflável é pressurizado somente após o disco atingir a posição fechada.

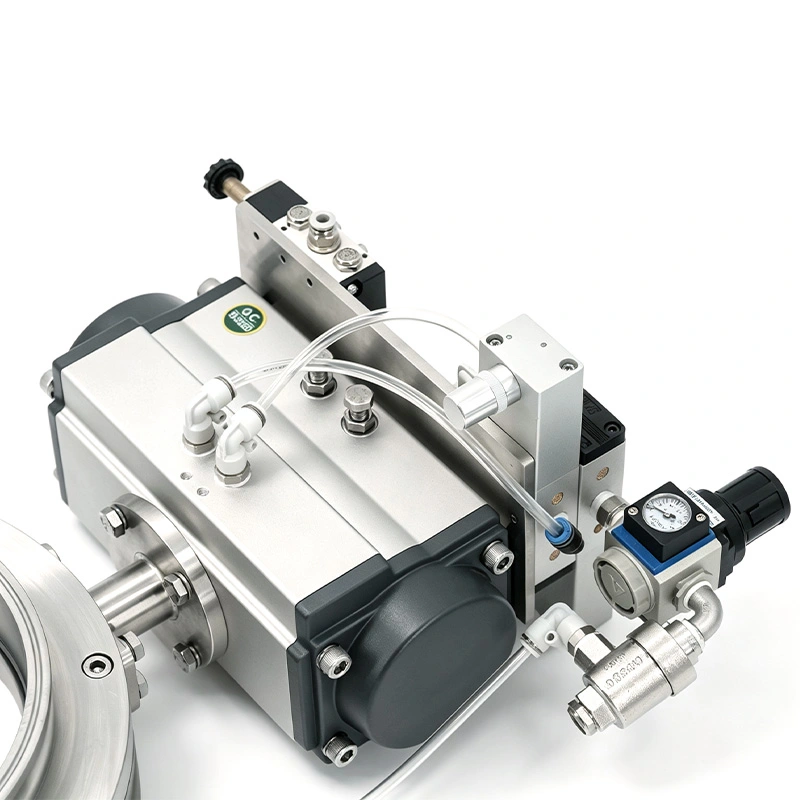

O atuador pneumático inteligente fornece operação automatizada e pode ser conectado a sistemas de controle baseados em PLC. O feedback de posição opcional permite que o sistema de controle monitore o status da válvula, tornando-a adequada para processos farmacêuticos, alimentícios, nutracêuticos, de materiais de bateria e de especialidades químicas.
A válvula borboleta excêntrica de vedação inflável sanitária com atuador inteligente usa ações separadas para movimento do disco e vedação da sede. Este princípio de funcionamento ajuda a reduzir o atrito durante a rotação, proporcionando ao mesmo tempo um desligamento controlado após o disco atingir sua posição final.
Antes do disco girar, a pressão é liberada do assento inflável. A sede se retrai do disco, reduzindo a resistência de contato durante a abertura.
O disco excêntrico move-se para a posição fechada sem compressão contínua contra o elemento de vedação. Assim que o disco atinge sua posição, o assento inflável é pressurizado para formar a interface de vedação.
O atuador inteligente pode fornecer informações sobre a posição da válvula por meio de componentes de feedback opcionais. Isto permite que o PLC confirme o estado da válvula antes de iniciar a próxima etapa de um processo automatizado.
O disco excêntrico e a sede inflável trabalham juntos para lidar com o desgaste que pode ocorrer quando um disco borboleta convencional permanece em contato contínuo com sua sede durante a operação.
Quando a válvula está em ciclo, a sede retraída permite que o disco se mova com menos resistência. Após o fechamento, o elemento inflável se expande ao redor do disco para fornecer a força de vedação necessária.
Este arranjo pode ajudar a reduzir a abrasão da sede, a carga do atuador e a manutenção causada pelo contato repetido entre o disco e a sede. É particularmente relevante para sistemas com ciclos automatizados frequentes ou partículas de pó próximas ao ponto de isolamento.
O atuador inteligente permite que a válvula se torne parte de um processo automatizado em vez de funcionar como um componente manual isolado. Pode ser integrado a equipamentos baseados em PLC e coordenado com transporte, pesagem, descarga e outras operações de processo.
O atuador pode receber sinais de controle do sistema de produção para abertura e fechamento automático de acordo com a sequência de processo programada.
Sensores opcionais podem reportar a posição da válvula ao sistema de controle. Isto fornece a confirmação de que a válvula atingiu a posição aberta ou fechada necessária antes de iniciar outra operação.
Os sinais de status da válvula podem ser incorporados aos intertravamentos do processo. Por exemplo, o sistema de transporte a jusante pode ser impedido de iniciar até que a válvula atinja a posição necessária.
Um pacote de atuadores compatível com ATEX está disponível para instalações onde o equipamento e a configuração de controle precisam atender aos requisitos aplicáveis em áreas classificadas.
O corpo da válvula está disponível em aço inoxidável SUS304 ou SUS316L. As superfícies de contato com o produto podem ter acabamento em Ra ≤0,4 μm para reduzir a retenção de material e apoiar a limpeza de rotina.
Estão disponíveis materiais de vedação EPDM, silicone e FKM/Viton. Os graus de vedação em conformidade com a FDA podem ser selecionados para processos farmacêuticos, alimentícios e nutracêuticos aplicáveis.
A estrutura interna é projetada para manuseio higiênico de pós e pode ser fornecida com configurações compatíveis com CIP de acordo com as necessidades do processo.
Usado para isolar e controlar a transferência de APIs, HPAPIs, excipientes e outros pós farmacêuticos em sistemas de produção automatizados.
Instalada abaixo dos IBCs para descarga controlada de pó, especialmente onde a válvula precisa se comunicar com sistemas de controle PLC e equipamentos de transporte a jusante.
Adequado para pontos de isolamento em linhas de transferência de pó a vácuo onde são necessários desligamento estável e operação automatizada repetida.
Usado para transferência de pó condutivo, ânodo e cátodo, onde a contenção de material, a construção sanitária e o desgaste reduzido da vedação são importantes.
Adequado para manuseio automatizado de ingredientes secos e pós nutricionais onde a construção em aço inoxidável e superfícies de contato com o produto limpáveis são necessárias.
| Parâmetro | Especificação |
| Tipo de válvula | Válvula borboleta excêntrica com vedação inflável sanitária |
| Tamanho da válvula | DN50–DN300 |
| Material do corpo | SUS304/SUS316L |
| Material de vedação | EPDM, Silicone, FKM (Viton) |
| Acabamento de contato do produto | Ra ≤0,4 μm |
| Operação | Atuador Inteligente Pneumático |
| Conexões | Tri-Clamp, Flange, Solda de topo |
| Automação | Compatível com PLC |
| Feedback de posição | Opcional |
| Válvula Solenóide | Opcional |
| Pacote de atuador ATEX | Opcional |
| Selos em conformidade com a FDA | Disponível |
| Compatibilidade CIP | Disponível |
| Item | Configuração com atuação inteligente | Configuração Manual |
| Operação | Pneumático automático | Manual |
| Integração CLP | Suportado | Normalmente não disponível |
| Feedback de posição | Opcional | Confirmação manual |
| Intertravamento de Processo | Suportado | Limitado |
| Controle de inflação do assento | Automático | Dependente do manual/sistema |
| Operação Remota | Suportado | Não disponível |
Antes da instalação, confirme o tamanho da válvula, o padrão de conexão, o fornecimento de ar do atuador e a interface de controle. A válvula deve ser instalada com acesso suficiente para inspeção da sede inflável, do atuador e dos componentes de feedback.
A manutenção de rotina deve incluir a verificação de desgaste ou danos no elemento de vedação, a verificação do movimento do atuador e a confirmação de que o feedback de posição funciona corretamente quando instalado. O assento inflável também deve ser verificado quanto à inflação adequada e retenção de pressão de acordo com o cronograma de manutenção.
Para aplicações em pó, a frequência de limpeza deve ser determinada pelas características do material e pelo ciclo de produção. Configurações compatíveis com CIP podem ser usadas onde o processo requer limpeza automatizada.
Um fabricante farmacêutico estava atualizando uma estação de descarga de pó IBC e precisava de uma válvula de isolamento que pudesse funcionar com o sistema de controle PLC existente. O equipamento de transporte a jusante só pôde iniciar após a confirmação de que a válvula de descarga havia atingido a posição necessária.
A AVM forneceu a válvula borboleta excêntrica de vedação inflável sanitária com atuador inteligente com feedback de posição. O PLC recebeu o sinal de status da válvula e coordenou automaticamente a sequência de descarga e transporte. O cliente também relatou intervenção manual reduzida e operação estável durante repetidos ciclos de descarga do IBC.
As soluções de válvulas sanitárias AVM podem ser fornecidas com padrões sanitários 3-A aplicáveis, conformidade com ISO 9001, CE e FDA. Materiais de vedação em conformidade com a FDA estão disponíveis para aplicações farmacêuticas e alimentícias aplicáveis.
Para projetos que exigem equipamentos para áreas perigosas, um pacote de atuadores compatível com ATEX pode ser configurado de acordo com a classificação aplicável e os requisitos do projeto.
A sede é despressurizada e retraída antes que o disco se mova. Após o disco atingir a posição fechada, a sede é inflada para criar a interface de vedação.
O disco excêntrico reduz o contato contínuo com o elemento de vedação durante a rotação, ajudando a diminuir o atrito, a carga do atuador e o desgaste da sede.
Sim. O atuador pneumático inteligente é compatível com sistemas de controle baseados em PLC e o feedback de posição opcional pode fornecer sinais de status da válvula.
Sim. A válvula borboleta excêntrica de vedação inflável sanitária com atuador inteligente foi projetada para pós farmacêuticos, ingredientes alimentícios, materiais de bateria e outros materiais secos a granel onde o isolamento higiênico e a operação automatizada são necessários.
As opções disponíveis incluem EPDM, Silicone e FKM/Viton. Os graus em conformidade com a FDA podem ser selecionados para aplicações sanitárias aplicáveis.
Sim. Um pacote de atuadores compatível com ATEX está disponível de acordo com a classificação de área perigosa exigida.
