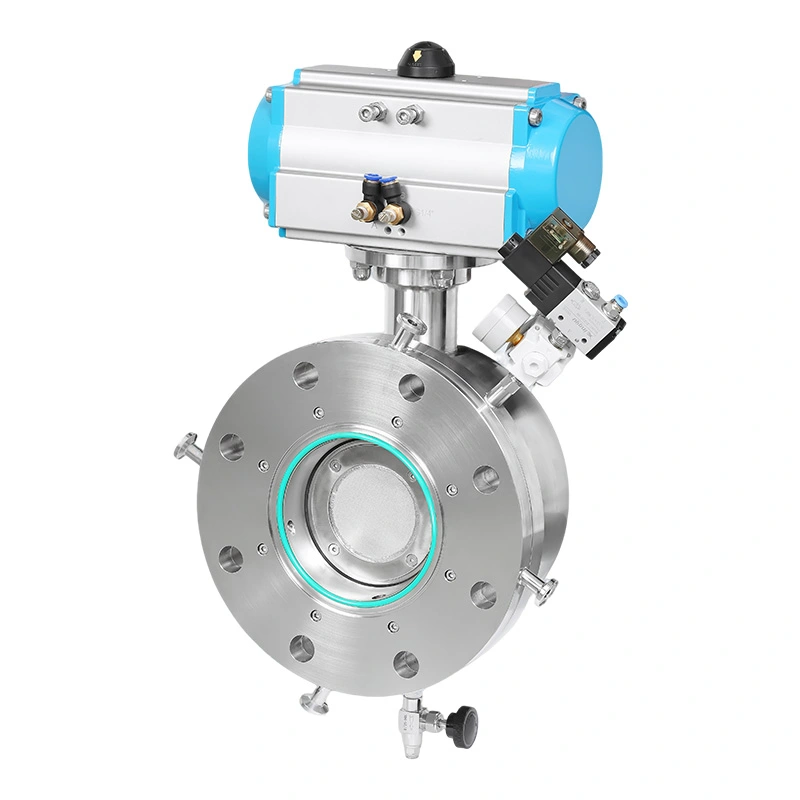

Ao contrário de uma válvula de corte sanitária convencional que pode exigir remoção para limpeza da cavidade, a AVM Sanitary Válvula de esfera segmentada de expansão com design de sistema CIP permite que o fluido de limpeza alcance áreas internas críticas durante o ciclo CIP. Isto ajuda a reduzir a intervenção manual, encurta o tempo de inatividade de limpeza e apoia procedimentos higiênicos repetíveis processamento.
A esfera segmentada fornece um caminho de fluxo caracterizado para um estrangulamento estável e ajuste de fluxo repetível. É adequado para aplicações onde a válvula precisa fazer mais do que simplesmente abrir ou fechar, incluindo dosagem de líquidos, mistura e regulação do fluxo do processo.
A sede de expansão aplica pressão de vedação controlada contra a esfera segmentada quando a válvula está fechada. É estrutura de expansão ajuda a compensar o desgaste normal da sede, mudanças térmicas e flutuações de pressão, mantendo desligamento confiável em ciclos operacionais repetidos.
Portas CIP dedicadas direcionam a solução de limpeza para a cavidade da válvula, esfera segmentada e áreas de vedação. A válvula pode portanto, ser limpo sem removê-lo da linha de processo, ajudando a reduzir o trabalho de desmontagem e produção interrupções.
Durante a operação normal, a esfera segmentada gira para regular o fluxo do processo.
Quando a Válvula Esfera Segmentada de Expansão Sanitária com Sistema CIP é fechada, a sede de expansão se move para sua vedação posição para fornecer fechamento hermético.
Durante o CIP, a solução de limpeza entra pelas portas de limpeza dedicadas e atinge as áreas internas que podem caso contrário, será difícil de limpar. O ciclo de limpeza remove resíduos de produtos da esfera e das áreas de vedação antes a válvula retorna à operação normal do processo.
Este design é particularmente valioso para linhas de produção com trocas frequentes de produtos e limpeza rigorosa requisitos.
A válvula utiliza aço inoxidável SS316L ou SS304L, com superfícies de contato com o produto com acabamento em Ra ≤0,4 μm. O otimizado a geometria interna minimiza zonas mortas e retenção de produto, facilitando a limpeza e validação.
Materiais de vedação FKM, EPDM e Silicone estão disponíveis de acordo com temperatura, compatibilidade química e processo requisitos.
Adequado para linhas de processo onde são necessários fluxo controlado, fechamento higiênico e limpeza CIP repetível entre lotes de produção.
A Válvula Esfera Segmentada de Expansão Sanitária com Sistema CIP pode ser integrada em sistemas de processos higiênicos onde o controle de contaminação e a facilidade de limpeza são críticos.
Adequado para ingredientes líquidos, fluidos de processo, sistemas de mistura e outras aplicações que exigem fluxo sanitário regulação e limpeza em linha.
O design interno de baixa retenção e a capacidade CIP tornam a válvula adequada para sistemas higiênicos de processamento de laticínios.
A esfera segmentada fornece ajuste de fluxo controlado para sistemas de dosagem de líquidos, mistura e transferência de materiais.
O conceito de vedação por expansão também pode ser aplicado a equipamentos de processo a vácuo onde é necessário um isolamento confiável.
| Parâmetro | Especificação |
| Tipo de válvula | Válvula de esfera segmentada de expansão sanitária |
| Projeto de válvula | Bola Segmentada + Assento de Expansão |
| Material | SS316L/SS304L |
| Acabamento de superfície | Ra ≤0,4 μm |
| Faixa de tamanho | DN80–DN300 / 3"–12" |
| Classificação de pressão | Máx. 5 barras |
| Temperatura de trabalho | -20°C a +150°C |
| Materiais de vedação | FKM, EPDM, Silicone |
| Conexão | Tri-braçadeira, flange |
| Atuação | Atuador Pneumático |
| Limpeza | Sistema CIP integrado |
| Conformidade | BPF, FDA, ASME BPE |
| Consideração | Válvula de esfera segmentada de expansão AVM | Válvula de esfera sanitária convencional |
| Função principal | Controle de fluxo + desligamento + CIP | Principalmente isolamento |
| Regulação de Fluxo | Bola segmentada | Depende do projeto |
| Design do assento | Assento de expansão | Assento fixo convencional |
| Função CIP | Integrado | Dependente da configuração |
| Limpeza | Limpeza em linha | Pode exigir procedimento de limpeza adicional |
| Retenção de Produto | Design de baixa retenção | Depende da estrutura interna |
| Automação | Opções pneumáticas/inteligentes | Depende da configuração |
| Aplicativo | Processamento higiênico crítico | Processamento sanitário geral |
Um fabricante farmacêutico precisava de uma válvula de controle sanitário para uma linha de processo com trocas frequentes de produtos. A principal preocupação não era apenas a confiabilidade do fechamento, mas também se os resíduos ao redor da cavidade da válvula e da vedação a área poderia ser removida sem a remoção repetida da válvula.
O cliente selecionou a configuração AVM com sistema CIP integrado. Durante a limpeza, o circuito CIP entregou fluido de limpeza nas áreas internas da válvula, reduzindo a necessidade de desmontagem manual. O feedback do cliente focado em intervenções de limpeza mais curtas e trocas de lote mais fáceis, especialmente quando comparado com um convencional válvula que requer mais trabalho de limpeza manual.
Um cliente de processamento de alimentos usou a válvula em um sistema de dosagem e mistura de líquidos onde o ajuste estável do fluxo e limpeza confiável era necessária. A esfera segmentada proporcionou regulação controlada do fluxo, enquanto a esfera de expansão a sede manteve o fechamento hermético durante o isolamento do processo.
O cliente valorizou particularmente ter controle de fluxo e capacidade de limpeza em linha na mesma válvula configuração, reduzindo o número de componentes separados necessários em torno da linha de processo.
Os produtos de válvulas sanitárias AVM são suportados pelas Normas Sanitárias 3-A aplicáveis, ISO 9001, CE e conformidade com FDA.
A Válvula Esfera Segmentada de Expansão Sanitária pode ser configurada para produção farmacêutica orientada para GMP e ASME Sistemas higiênicos baseados em BPE, com aço inoxidável 316L, acabamento superficial sanitário e materiais de vedação adequados disponível de acordo com os requisitos do projeto.
A sede de expansão fornece pressão de vedação controlada contra a esfera segmentada e ajuda a compensar a pressão normal desgaste da sede e alterações operacionais, proporcionando um desligamento confiável.
Sim. A esfera segmentada foi projetada para um estrangulamento estável e repetível, tornando a válvula adequada para dosagem e controle de fluxo de processo além de isolamento.
Sim. Portas CIP dedicadas permitem que o fluido de limpeza alcance a cavidade interna e as áreas de vedação sem remover o válvula da linha de processo.
Sim. CIP é padrão para a configuração indicada, enquanto designs compatíveis com SIP podem ser fornecidos de acordo com o processo temperatura e requisitos do projeto.
É adequado para produtos farmacêuticos, API, biotecnologia, alimentos, bebidas, laticínios, nutracêuticos e química fina processamento.
Sim. A Válvula Esfera Segmentada de Expansão Sanitária com Sistema CIP pode ser equipada com atuador pneumático, posicionador inteligente, sensores de feedback de posição e controle de válvula solenóide para integração com PLC, DCS ou SCADA sistemas.
