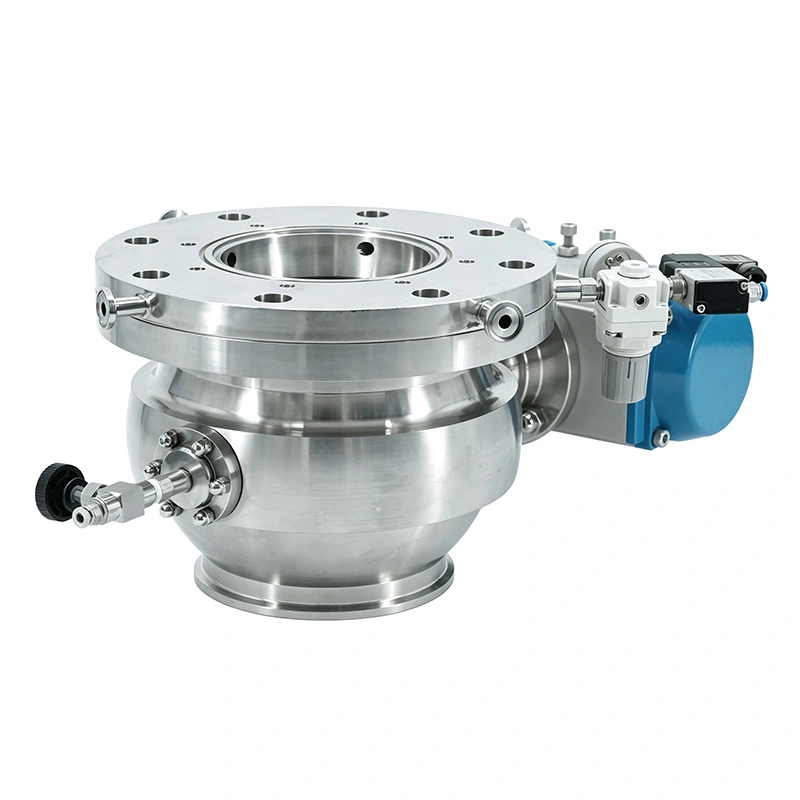

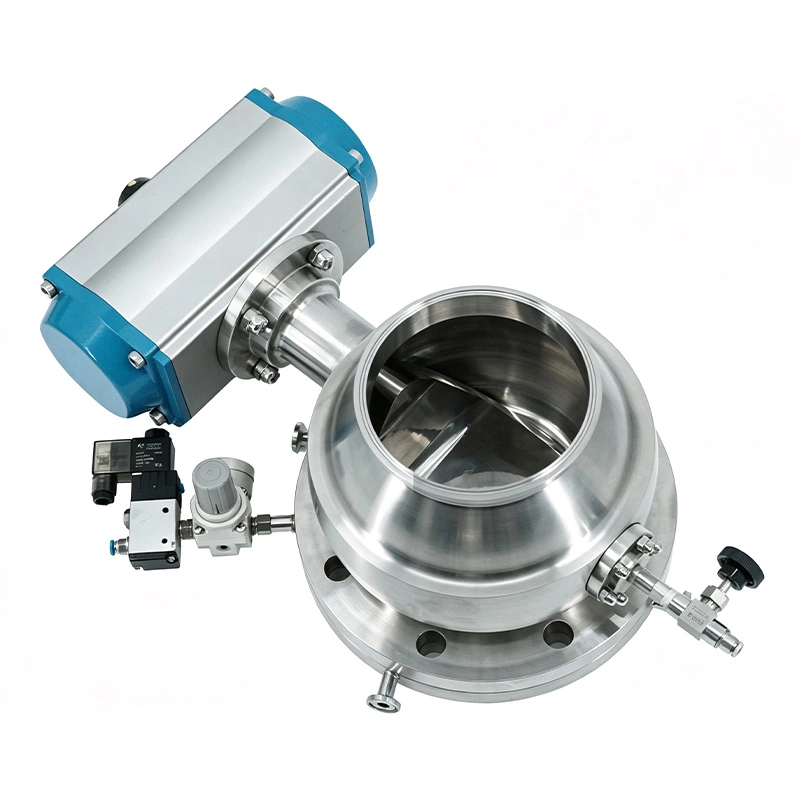

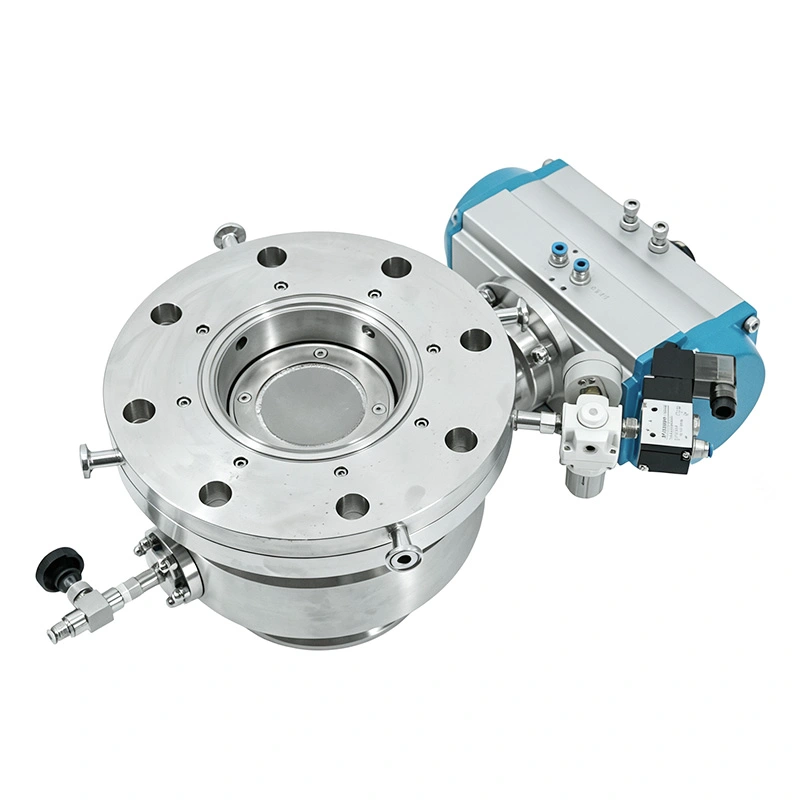

A Válvula Esfera Segmentada com Vedação Inflável Sanitária é particularmente valiosa em equipamentos como secadores a vácuo, reatores, misturadores e sistemas de processamento de pó onde as vedações de válvulas convencionais podem sofrer atrito, produto acúmulo ou vazamento durante operação repetida.
A válvula esfera segmentada AVM utiliza uma vedação inflável posicionada entre o corpo da válvula e o segmento esférico.
Durante a abertura, a vedação se retrai do segmento, permitindo que o segmento gire sem atrito contínuo contra a superfície de vedação. Depois que o segmento atinge a posição fechada, a vedação infla e pressiona contra o segmento para estabelecer o desligamento necessário.
Este princípio de retração da vedação reduz o atrito durante o movimento da válvula e ajuda a prolongar a vida útil da vedação.
Para equipamentos de processamento a vácuo, é fundamental manter a integridade do vácuo. O sistema de vedação inflável fornece vedação confiável sob condições de vácuo e pressão positiva, tornando a válvula particularmente adequada para secagem a vácuo e descarga de pó contido.

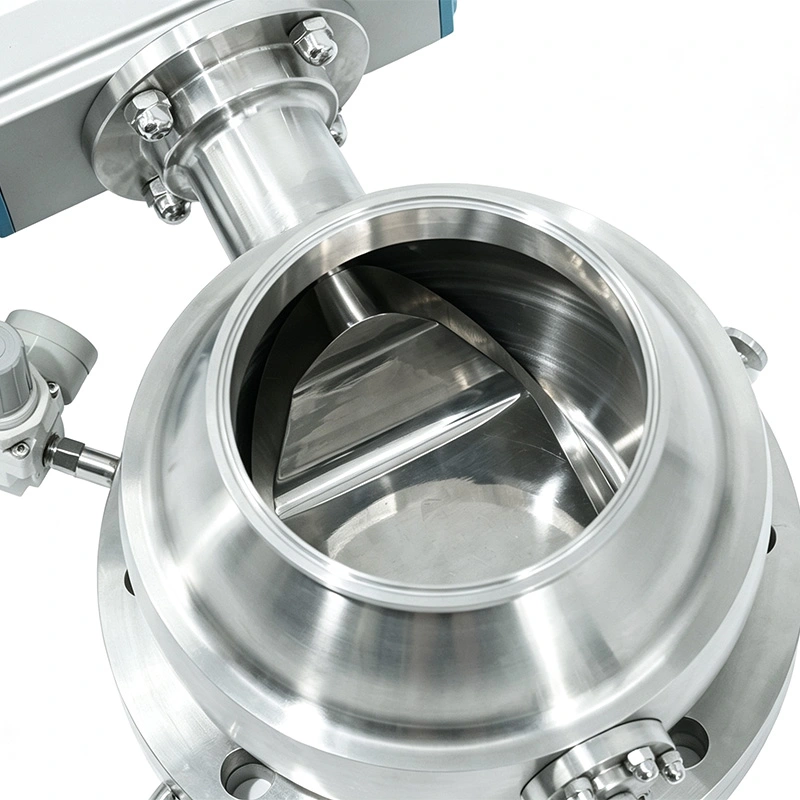

Quando totalmente aberto, o design segmentado proporciona um caminho de descarga desobstruído. Isso ajuda pós, grânulos, pastas e outros materiais do processo passam pela válvula com acumulação e formação de pontes reduzidas.
O sistema pneumático primeiro esvazia a vedação inflável. A vedação se retrai do segmento, removendo o contato durante rotação. O segmento esférico gira então aproximadamente 90° para abrir a passagem de fluxo.
O segmento gira de volta para a posição fechada. Uma vez posicionado corretamente, o selo inflável se expande e pressiona contra o segmento, criando uma interface de vedação hermética.
Esta sequência separa o movimento da válvula do contato de vedação, reduzindo o desgaste desnecessário em comparação com projetos onde a vedação permanece em contato contínuo durante a rotação.
A Válvula Esfera Segmentada com Vedação Inflável Sanitária pode ser instalada na saída de descarga de secadores a vácuo onde o O processo requer retenção confiável de vácuo e descarga eficiente de material.
A abertura completa ajuda a descarregar pós e grânulos secos com obstrução mínima, enquanto a vedação inflável suporta o isolamento entre o secador e o equipamento a jusante.
A válvula fornece uma interface de descarga higiênica para produtos em pó, ao mesmo tempo que reduz áreas onde o material pode permanecer preso.
Para processos farmacêuticos e de química fina que envolvem pós valiosos ou perigosos, a estrutura de vedação ajuda reduzir vazamentos e liberação indesejada de produto.
As superfícies de contato com o produto podem atingir Ra <0,4 μm, enquanto as superfícies sem contato podem atingir Ra <0,8 μm. O reduzido o design de espaço morto ajuda a minimizar a retenção de produto e suporta procedimentos de limpeza e validação.
O corpo da válvula de esfera segmentada com vedação inflável sanitária está disponível em SS304, SS316L, Duplex 2205 e Titanium TA2, permitindo que a configuração do material corresponda aos requisitos de corrosão, pureza e processo.
| Parâmetro | Especificação |
| Tamanho da válvula | 3"–12" |
| Material do corpo | SS304, SS316L, Duplex 2205, Titânio TA2 |
| Selo inflável | EPDM, Silicone, FKM |
| Acabamento de contato do produto | Ra <0,4 μm |
| Acabamento sem contato | Ra <0,8 μm |
| Pressão de Trabalho | -0,1 a +0,5 MPa |
| Temperatura de trabalho | -20°C a +135°C |
| Terminar conexões | Flange, Tri-Clamp |
| Atuação | Atuador Pneumático |

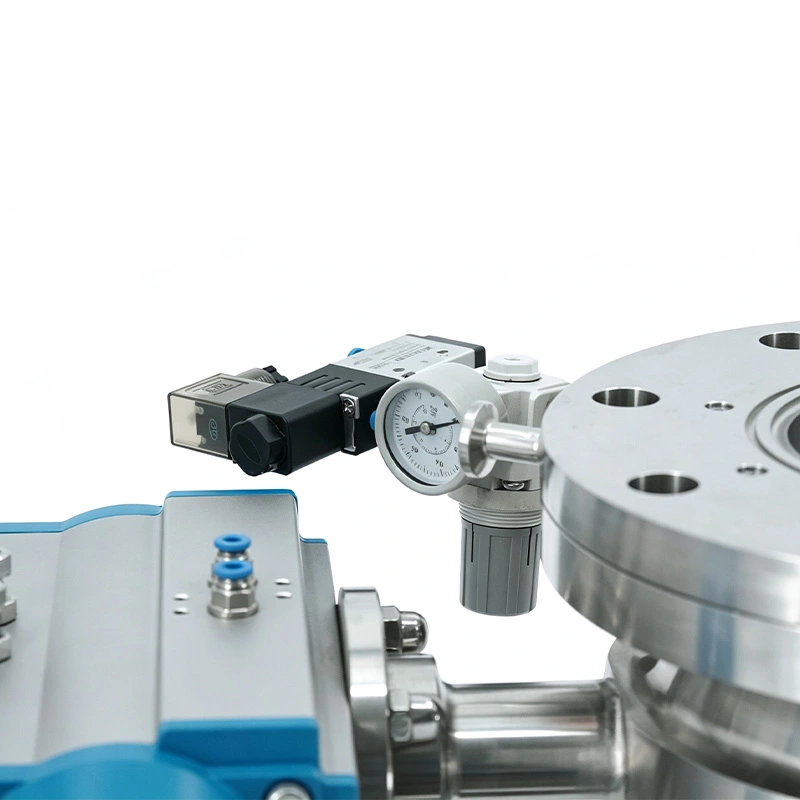

| Acessórios opcionais | Malha de filtro, válvula reguladora de pressão, caixa de interruptor de limite, portas de purga |
Usado como válvula de descarga para secadores a vácuo onde a estanqueidade ao vácuo e a rápida descarga do material são importantes.
Adequado para manuseio de pós farmacêuticos, descarga contida e isolamento de equipamentos onde a construção é higiênica e o controle de vazamentos são críticos.
Aplicável a cátodo, ânodo e outros materiais finos de bateria onde há contenção de produto, capacidade de limpeza e corrosão resistência são importantes.
Usado com pós, grânulos e outros materiais de processo em reatores, misturadores, secadores e sistemas de transferência contidos.
Adequado para descarga higiênica e isolamento em sistemas de processamento de ingredientes onde a construção em aço inoxidável e são necessárias superfícies de contato com o produto limpáveis.
| Consideração | Válvula de esfera segmentada com vedação inflável AVM | Válvula de esfera convencional |
| Método de vedação | Selo pneumático inflável | Selo fixo convencional |
| Vedação durante a rotação | Retraído | Normalmente permanece em contato |
| Desgaste da vedação | Fricção reduzida durante a operação | Depende do projeto |
| Aplicação de vácuo | Projetado para estanqueidade ao vácuo | Dependente do aplicativo |
| Descarga | Passagem completa do produto | Depende da configuração da válvula |
| Retenção de Produto | Design com baixo espaço morto | Depende do projeto |
| Foco Principal | Contenção e descarga higiênica | Isolamento geral |
Um cliente de processamento farmacêutico precisava de uma válvula de saída para um sistema de secagem a vácuo onde a manutenção do vácuo condições e alcançar uma descarga confiável de pó eram importantes. O cliente selecionou a válvula AVM porque a vedação inflável pode retrair antes que o segmento gire, reduzindo o atrito da vedação durante a abertura repetida e fechando.
O cliente valorizou particularmente a combinação de desempenho de vedação a vácuo e descarga de produto desobstruída, o que simplificou a ligação entre o secador e o equipamento de recolha a jusante.
Um cliente de química fina precisava de uma válvula de descarga para um processo de pó onde o vazamento de material e a retenção de produto eram preocupações. O cliente selecionou a configuração de vedação inflável porque a vedação só poderia ser inflada durante a posição fechada, enquanto a passagem completa proporcionou um caminho de descarga mais limpo quando aberta.
O feedback se concentrou na melhoria da contenção durante o isolamento e na redução do acúmulo de material ao redor da vedação área.
Os produtos de válvulas sanitárias AVM são suportados pelas Normas Sanitárias 3-A aplicáveis, ISO 9001, CE e conformidade com FDA. Para aplicações farmacêuticas e alimentícias, material sanitário, acabamento superficial e configurações de vedação podem ser selecionadas de acordo com os requisitos do processo.
A válvula também pode ser configurada com portas de purga, sistemas de regulação de pressão, sensores de feedback de posição e componentes de controle automatizados para ambientes de processos mais exigentes.
A válvula esfera segmentada com vedação inflável sanitária utiliza uma vedação de ar inflável operada por um sistema pneumático. O a vedação retrai durante a abertura e rotação e, em seguida, infla após o fechamento para estabelecer a interface de vedação.
A retração da vedação elimina o atrito contínuo entre a vedação e o segmento giratório. Isto ajuda a reduzir o desgaste e pode prolongar a vida útil da vedação.
Sim. Sua capacidade de vedação a vácuo e caminho de descarga completo o tornam particularmente adequado para secadores a vácuo, secadores rotativos a vácuo e secadores cônicos.
O corpo da válvula pode ser fornecido em SS304, SS316L, Duplex 2205 ou Titânio TA2, dependendo da resistência à corrosão e requisitos do processo.
Sim. A válvula utiliza um atuador pneumático e pode ser equipada com feedback de posição, caixas de interruptores de limite e outros acessórios de controle para sistemas de processos automatizados.
Uma válvula de esfera convencional geralmente usa uma esfera esférica completa com um orifício passante para isolamento. O projeto AVM utiliza uma esfera segmentada juntamente com uma vedação inflável, tornando-a mais adequada para aplicações que exigem controle descarga, contenção higiênica e atrito de vedação reduzido.
