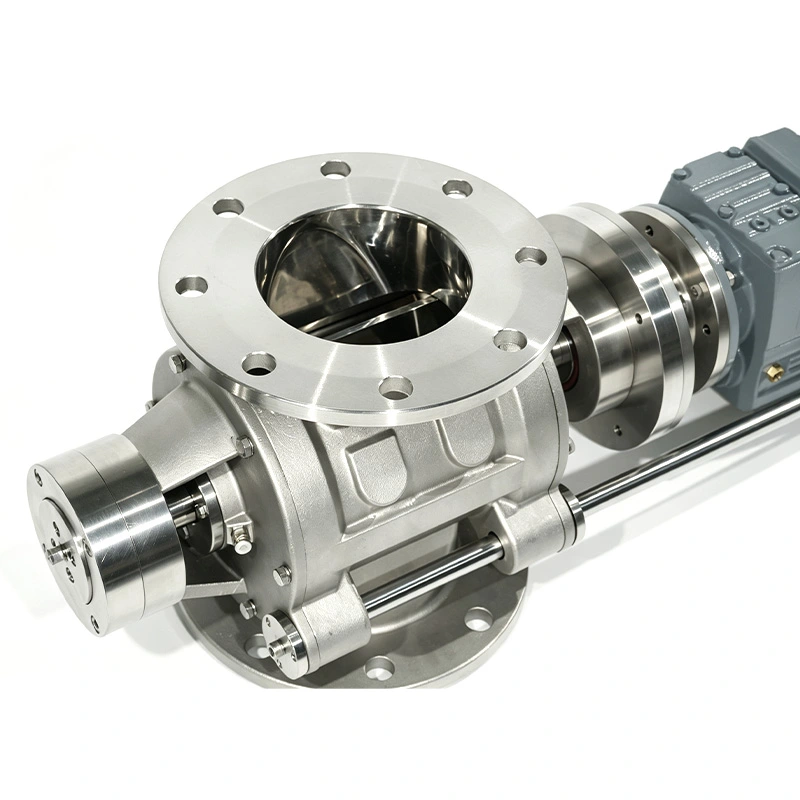

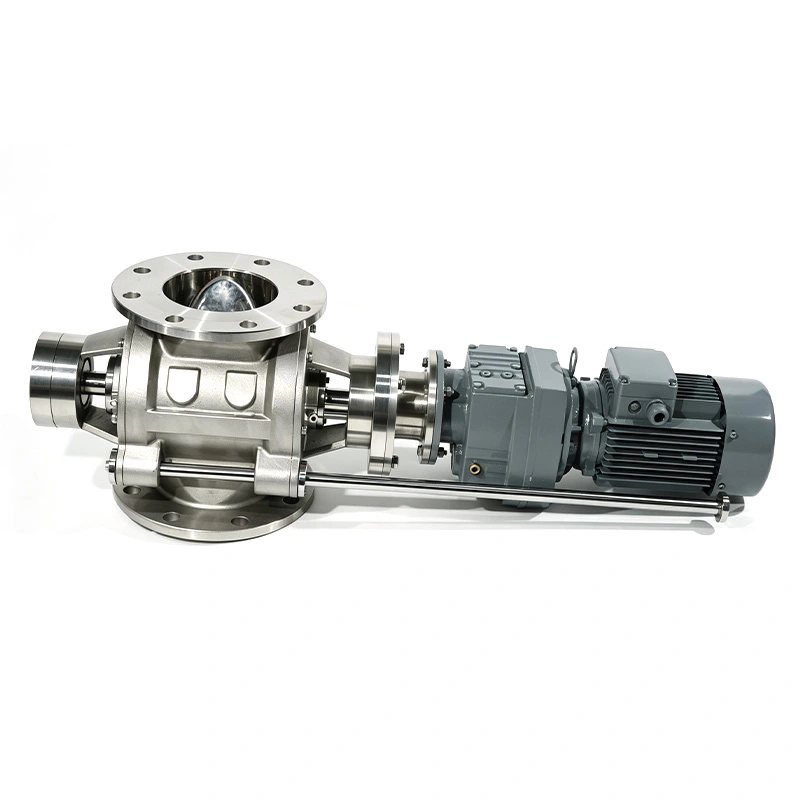

Para linhas de processamento sanitário, os compradores normalmente se concentram no tempo de limpeza, no risco de contaminação do produto, na precisão da alimentação, desempenho de vedação e tempo de inatividade para manutenção. A Válvula Airlock Rotativa Sanitary Quick-Clean AVM aborda estes requisitos com uma estrutura de limpeza rápida sem ferramentas, superfícies de contato com o produto polidas, remoção rápida do rotor e realinhamento preciso do rotor após a remontagem.
A válvula de bloqueio de ar rotativa de limpeza rápida sanitária foi projetada para desmontagem e limpeza rápidas sem complicações ferramentas. Mecanismos de desmontagem ou trava rápida de abertura rápida fornecem acesso direto ao rotor e aos componentes internos, ajudando os operadores a concluir a inspeção e a limpeza com menos tempo de inatividade.
Um sistema de posicionamento dedicado ajuda o rotor e as placas finais a retornarem à posição correta durante a remontagem. Isto reduz o trabalho de ajuste após a limpeza e ajuda a manter um desempenho operacional consistente.

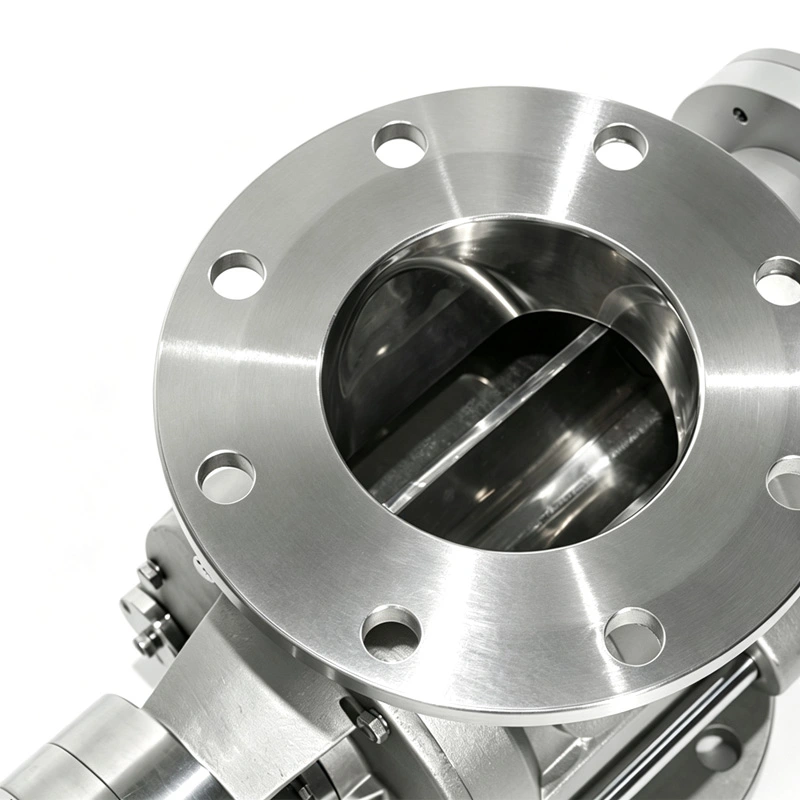

As superfícies de contato com o produto estão disponíveis com acabamento polido de Ra < 0,4 μm, ajudando a reduzir a retenção de material e simplificar a limpeza. Os componentes de contato com mídia podem ser fabricados em SS304 ou SS316L, dependendo da necessidade nível de resistência à corrosão e condições do processo.
O rotor multi-palhetas fornece descarga contínua e controlada de material, mantendo a separação de pressão entre equipamentos upstream e downstream. Isso torna a válvula adequada tanto para pressão positiva quanto para vácuo sistemas de transporte pneumático.
A ação de transporte rotativo transfere suavemente pós e grânulos através dos compartimentos do rotor. Comparado com mais métodos de transporte agressivos, isso ajuda a reduzir os danos às partículas e a manter o material mais consistente características durante a alimentação contínua.
O material entra na válvula rotativa através da entrada e preenche os bolsões entre as palhetas do rotor. À medida que o rotor gira, o material é transportado em direção à saída e descarregado a uma taxa controlada.
Ao mesmo tempo, o rotor fornece uma função de câmara de ar entre a entrada do material e o sistema de transporte. Isso ajuda mantêm o diferencial de pressão necessário para o transporte pneumático e, ao mesmo tempo, fornecem um fornecimento contínuo de material.
O mesmo princípio operacional pode ser usado sob silos, tremonhas, caixas de armazenamento e outros equipamentos de manuseio de materiais onde são necessárias descarga controlada e fluxo confiável.
O rotor e os componentes internos podem ser removidos sem ferramentas convencionais, permitindo que os operadores acessem áreas de contato do produto diretamente para limpeza e inspeção.
Após a limpeza, o sistema de posicionamento auxilia no alinhamento preciso do rotor e da placa final. Isso ajuda a reduzir tempo de remontagem e minimiza o risco de posicionamento incorreto.
A combinação de desmontagem rápida, limpeza fácil e remontagem simplificada permite que as equipes de manutenção devolvam o válvula para atender mais rapidamente, o que é particularmente importante para linhas de produção que exigem higienização frequente.
Adequado para pós e grânulos em geral que requerem alimentação e descarga confiáveis.
Fornece opções de ajuste adicionais para aplicações com diferentes características e capacidades de fluxo de material requisitos.
Projetado para aplicações onde são necessários um manuseio de material mais suave e melhores características de preenchimento de bolsas.
Adequado para pós finos e aplicações onde a retenção reduzida de material ou o volume controlado da bolsa são importantes.
As configurações do rotor podem ser selecionadas de acordo com as propriedades do material, rendimento necessário e condições do processo.
AVM fornece diferentes configurações de materiais e vedação para atender aos requisitos de processamento sanitário.
O corpo de contato com o produto pode ser fabricado em SS316L ou SS304, enquanto os componentes sem contato com o produto podem usar SS304. Os revestimentos opcionais do rotor incluem Nylon, Cerâmica e PTFE.
Os materiais de vedação disponíveis incluem Viton (FKM), EPDM, PTFE e Silicone. Opções de vedação em conformidade com a FDA estão disponíveis para aplicações alimentícias e farmacêuticas aplicáveis.
A válvula pode ser instalada abaixo de silos e moegas para alimentação controlada de amido, leite em pó, café em pó, açúcar e outros ingredientes alimentares. Sua construção sanitária e design de limpeza rápida ajudam a apoiar a limpeza frequente requisitos.
A Válvula Airlock Rotativa Sanitary Quick-Clean AVM pode ser usada para transferir APIs, excipientes e pós em produção farmacêutica. As superfícies polidas de contato com o produto e o design de limpeza sem ferramentas ajudam a reduzir o material riscos de retenção e contaminação cruzada.
A válvula fornece alimentação controlada para pigmentos, aditivos, catalisadores e pós especiais onde estável descarga, pureza do produto e vedação confiável são importantes.
A válvula rotativa atua como uma câmara de ar em sistemas de transporte de pressão positiva e a vácuo. Ele fornece contínuo alimentação de material enquanto ajuda a manter a diferença de pressão necessária para um transporte pneumático estável.
Instalada abaixo de silos, tremonhas ou recipientes de armazenamento, a válvula fornece descarga consistente de pó e material granular para processos de mistura, mistura e embalagem, ajudando a melhorar a repetibilidade do lote.
A válvula de bloqueio de ar rotativa Sanitary Quick-Clean pode ser usada para manusear pós de grafite, aditivos condutores, materiais catódicos, materiais anódicos e outros materiais finos de bateria. Construção SS, descarga controlada e o desempenho da vedação ajuda a suportar uma transferência de material limpa e estável.
| Especificação | Detalhes |
| Tamanho | 6"–100" / DN150–DN300 |
| Pressão de Trabalho | -0,1 MPa a +0,15 MPa |
| Pressão Máxima | Até 1,5 bar |
| Palheta do rotor | 6–12 lâminas |
| Tipos de rotor | Bolso reto, ajustável, helicoidal/de raio, volume reduzido/bolso raso |
| Revestimento do rotor | Nylon, Cerâmica, PTFE |
| Temperatura operacional | -20°C a +150°C, dependendo do material da vedação |

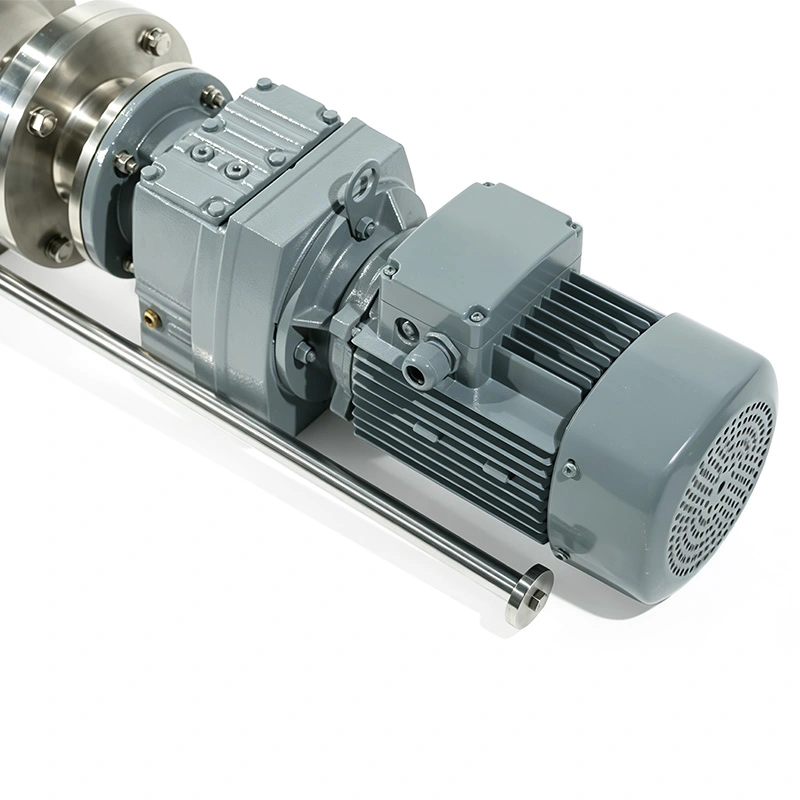

| Atuação | Motor de engrenagem padrão / motor à prova de explosão |
| Material de contato do produto | SS316L/SS304 |
| Material sem contato com o produto | SS304 |
| Vedação Padrão | Desligamento não estanque |
| Opções de vedação | FKM, EPDM, PTFE, Silicone |
| Acabamento de contato do produto | Ra < 0,4 μm |
| Conexão | Flange |
| Padrões de conexão | ANSI Classe 150, DIN PN10, JIS 10K, HG20592, GB PN10 |
| Consideração principal | Câmara de ar rotativa de limpeza rápida sanitária AVM | Câmara de ar rotativa padrão |
| Limpeza | Desmontagem rápida sem ferramentas | Geralmente requer mais trabalho de desmontagem |
| Contato do produto | Superfícies sanitárias polidas | Depende do projeto |
| Acesso ao rotor | Remoção rápida | Geralmente mais etapas de manutenção |
| Remontagem | Sistema de posicionamento auxilia no alinhamento | O alinhamento manual pode ser necessário |
| Materiais | Opções SS304 / SS316L | As opções de materiais variam |
| Selos | Opções disponíveis em conformidade com a FDA | Depende da configuração |
| Aplicativo | Alimentos, produtos farmacêuticos, laticínios, biotecnologia, química fina | Manuseio geral de materiais a granel |
Um cliente de processamento farmacêutico precisava de uma câmara de ar rotativa que pudesse ser aberta frequentemente para limpeza sem procedimentos de manutenção demorados. O cliente selecionou o design de limpeza rápida AVM porque o rotor poderia ser removido sem ferramentas convencionais. Após a limpeza, o sistema de posicionamento ajudou a simplificar o realinhamento do rotor e a reduzir trabalho de remontagem.
Um cliente do setor de processamento de alimentos usou a válvula rotativa abaixo de um funil de armazenamento de pó para alimentação contínua de ingredientes. O cliente focou em superfícies higiênicas e descarga estável. O acabamento de contato com o produto Ra < 0,4 μm e a construção em aço inoxidável polido ajudou a atender aos requisitos de limpeza do cliente, mantendo ao mesmo tempo fluxo de materiais.
Um cliente integrou a câmara de descompressão rotativa em uma linha de transporte pneumático onde a alimentação estável e o isolamento de pressão foram importantes. A válvula forneceu descarga contínua de material, mantendo a diferença de pressão necessária entre a tremonha e a tubulação de transporte, ajudando o cliente a obter um desempenho de transporte mais estável.
AVM possui diversas certificações internacionais e qualificações de conformidade, incluindo Normas Sanitárias 3-A, ISO Conformidade com 9001, CE e FDA. Estas certificações apoiam o compromisso da AVM com o design higiénico, qualidade consistente controle e fabricação confiável para alimentos, produtos farmacêuticos, laticínios, biotecnologia e outros processos sanitários aplicações.
A válvula de bloqueio de ar rotativa Sanitary Quick-Clean foi projetada para suportar ambientes de fabricação em conformidade com GMP, com superfícies de contato com o produto polidas, construção sanitária em aço inoxidável e opções de vedação em conformidade com FDA disponíveis para aplicações aplicáveis.
Para clientes que adquirem válvulas de bloqueio de ar rotativas sanitárias, a AVM fornece certificação e documentação de material de acordo com os requisitos do projeto, ajudando a apoiar auditorias de qualidade, validação de equipamentos e processos higiênicos conformidade.
É adequado para alimentos e bebidas, produtos farmacêuticos, laticínios, biotecnologia, química fina e bateria de lítio aplicações, bem como sistemas de transporte pneumático e manuseio de materiais a granel.
Sim. AVM fornece diferentes configurações de rotor, incluindo palhetas retas, palhetas ajustáveis, bolso helicoidal/de raio e designs de bolsos rasos/de volume reduzido. A seleção pode ser baseada nas características do material, capacidade necessária e condições de alimentação.
Os componentes de contato com o produto estão disponíveis em SS304 e SS316L. Diferentes opções de revestimento de rotor, incluindo Nylon, Cerâmica e PTFE também estão disponíveis para requisitos específicos de manuseio de materiais.
As opções disponíveis incluem FKM (Viton), EPDM, PTFE e Silicone. Materiais de vedação em conformidade com a FDA podem ser selecionados para aplicações de processamento sanitário aplicáveis.
Sim. O design de limpeza rápida permite que o rotor e os componentes internos sejam removidos rapidamente sem o uso convencional ferramentas. Isso proporciona acesso mais fácil para limpeza, inspeção e manutenção.
Sim. A câmara de ar rotativa pode ser usada em sistemas de transporte pneumático de pressão positiva e a vácuo, fornecendo alimentação contínua de material enquanto ajuda a manter o isolamento da pressão.
A válvula é adequada para pós, grânulos, flocos e outros sólidos a granel, incluindo amido, leite em pó, café pó, açúcar, pós farmacêuticos, pigmentos, aditivos, grafite e materiais para baterias.
A faixa de temperatura operacional padrão é de -20°C a +150°C, dependendo do material de vedação selecionado e da temperatura real condições do processo.
