Um confiávelválvula de amostragemé mais do que um simples componente de desligamento. Ele desempenha um papel importante na obtenção de amostras representativas do processo, ao mesmo tempo que reduz contaminação, vazamento, exposição do operador e perda de produto. No processamento químico, produtos farmacêuticos, produção de alimentos e bebidas, petroquímica, tratamento de água e outras aplicações industriais, a válvula de amostragem correta pode melhorar a precisão da amostra e tornar a amostragem de rotina mais segura e eficiente. Este guia explica como funcionam as válvulas de amostragem, por que seu projeto é importante, os principais tipos e aplicações, problemas comuns de instalação, práticas de manutenção e os principais fatores técnicos que os engenheiros devem considerar antes de especificar uma solução de amostragem.

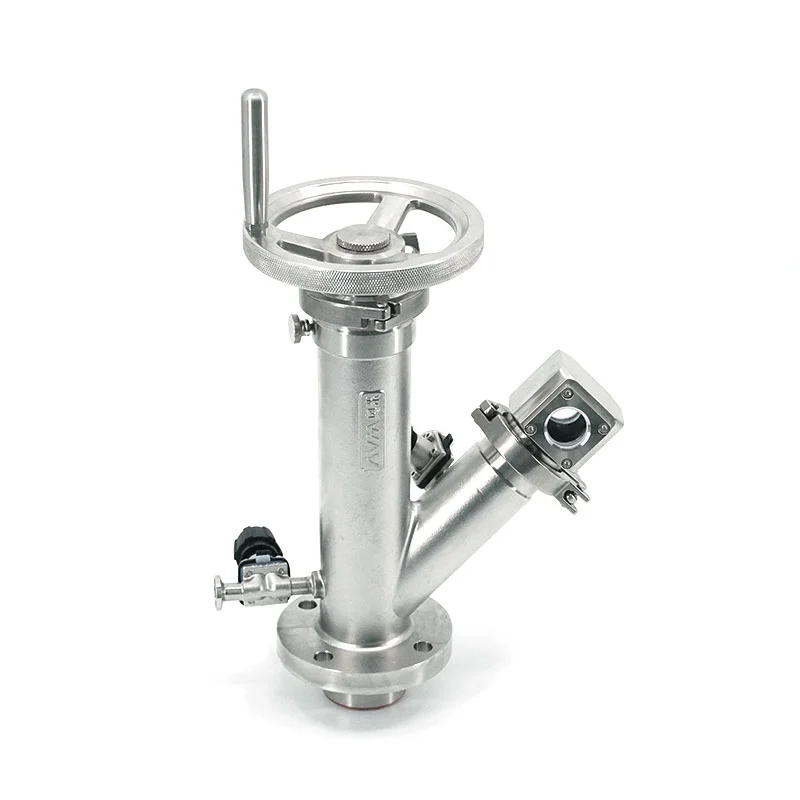

A válvula de amostragemé uma válvula industrial projetada para permitir que operadores ou sistemas automatizados coletem uma quantidade controlada de material de uma tubulação de processo, tanque, reator, recipiente ou outro equipamento. Dependendo da aplicação, a amostra pode ser líquida, gasosa, pastosa ou outro meio de processo.
Ao contrário de uma válvula de isolamento comum, uma válvula de amostragem é projetada especificamente de acordo com os requisitos de coleta de amostras. O objetivo não é simplesmente abrir e fechar um caminho de fluxo. É coletar uma amostra que represente com precisão o processo, mantendo a contenção do processo.
Esta distinção é particularmente importante quando o material amostrado é caro, perigoso, corrosivo, estéril, altamente viscoso ou sensível à contaminação.
Dependendo dos requisitos do processo, as válvulas de amostragem podem incorporar diferentes materiais de corpo, arranjos de vedação, métodos de atuação, configurações de saída e padrões de conexão.
A amostragem pode parecer uma pequena parte de uma operação industrial, mas uma amostragem imprecisa ou insegura pode criar problemas operacionais significativos.
O valor da análise laboratorial depende muito da qualidade da amostra. Se a amostra não representar com precisão o fluxo do processo, os resultados laboratoriais poderão levar os operadores a tomar decisões de produção incorretas.
Uma válvula de amostragem adequadamente posicionada e projetada ajuda a reduzir o volume morto e a contaminação indesejada, melhorando a confiabilidade das amostras coletadas.
A abertura manual de uma linha de processo sem um arranjo de amostragem apropriado pode expor o pessoal à pressão, temperatura, produtos químicos tóxicos ou outros perigos. Uma válvula de amostragem dedicada fornece um método controlado de acesso ao meio do processo.
Na fabricação de produtos químicos, farmacêuticos, alimentícios e de materiais especiais, mesmo uma pequena quantidade de produto desperdiçado pode se tornar cara com o tempo. A amostragem controlada minimiza descargas desnecessárias.
Um sistema de amostragem prático pode tornar os testes de rotina mais rápidos. Os operadores podem coletar amostras usando um procedimento repetível, em vez de improvisar conexões a cada vez.
O princípio de funcionamento depende do projeto específico da válvula, mas o processo básico é simples.
Para serviços perigosos ou de alta pressão, podem ser incorporados dispositivos adicionais de isolamento, lavagem, purga ou contenção.
| Estágio | Objetivo principal | Risco potencial sem design adequado |
|---|---|---|
| Isolamento | Processo separado da saída | Vazamento ou liberação acidental |
| Abertura | Estabeleça fluxo controlado | Picos de pressão ou descarga descontrolada |
| Coleção | Obtenha amostra representativa | Contaminação ou análise imprecisa |
| Encerramento | Restaurar contenção | Vazamento contínuo ou perda de produto |
Os requisitos de amostragem industrial variam consideravelmente, portanto as válvulas de amostragem estão disponíveis em diferentes configurações.
A melhor configuração depende do meio do processo, pressão, temperatura, requisitos de limpeza, frequência de amostragem e método de coleta desejado.
As válvulas de amostragem são usadas em uma ampla variedade de indústrias de processo porque o controle de qualidade e o monitoramento do processo são essenciais para uma produção consistente.
| Indústria | Finalidade típica de amostragem | Requisito importante |
|---|---|---|
| Processamento Químico | Composição e monitoramento de processos | Resistência química |
| Produtos farmacêuticos | Verificação de qualidade e lote | Limpeza e controle de contaminação |
| Alimentos e Bebidas | Teste de qualidade do produto | Construção higiênica |
| Petroquímica | Análise de composição de fluidos | Resistência à pressão e temperatura |
| Tratamento de Água | Monitoramento da qualidade da água | Resistência à corrosão |
| Energia e serviços públicos | Monitoramento de condições de processo | Vedação confiável |
Especificar uma válvula de amostragem com base apenas no tamanho do tubo pode resultar em desempenho insatisfatório. Os engenheiros devem avaliar o ambiente completo do processo.
Identifique se a válvula irá lidar com água, óleo, gás, produtos químicos, lama, materiais farmacêuticos, produtos alimentícios ou outro meio. A compatibilidade química entre o fluido do processo e os materiais molhados é essencial.
A válvula deve ser classificada adequadamente para pressão operacional normal, bem como variações de pressão relevantes. A amostragem de alta pressão requer atenção especial à contenção e à integridade da conexão.
Tanto o corpo da válvula como os materiais de vedação devem permanecer adequados em toda a faixa de temperatura operacional. O ciclo de temperatura também pode afetar o desempenho da vedação ao longo do tempo.
O aço inoxidável é amplamente utilizado em ambientes industriais exigentes devido à sua resistência e resistência à corrosão, enquanto ligas especializadas ou materiais de revestimento podem ser apropriados para meios mais agressivos.
O volume morto refere-se a áreas onde o material do processo pode permanecer preso. O volume morto excessivo pode causar contaminação da amostra, acumulação de resíduos ou atraso na resposta durante a amostragem.
A conexão deve corresponder à tubulação do processo e ao equipamento de coleta. Os requisitos comuns podem incluir conexões roscadas, flangeadas, soldadas, sanitárias ou especializadas.
As válvulas manuais podem ser adequadas para amostragem ocasional, enquanto as válvulas automatizadas podem ser vantajosas quando a amostragem deve ser repetida com frequência ou integrada a um sistema de controle de processo.
Quando os resultados da amostragem são inconsistentes, a própria válvula pode nem sempre ser o único problema. Vários fatores podem contribuir para um mau desempenho.
| Problema | Possível causa | Melhoria Prática |
|---|---|---|
| Amostras inconsistentes | Localização de amostragem inadequada ou volume morto | Revise a posição da válvula e o procedimento de amostragem |
| Vazamento externo | Selos desgastados ou instalação incorreta | Inspecione os componentes de vedação e conexões |
| Operação difícil | Dimensionamento incorreto da válvula ou depósitos | Selecione um projeto adequado e intervalo de manutenção |
| Contaminação | Material residual na cavidade da válvula | Use designs com baixo volume morto ou laváveis |
| Perda excessiva de produto | Controle de fluxo deficiente ou saída superdimensionada | Otimize a configuração da válvula e da coleção |
Mesmo uma válvula de amostragem de alta qualidade pode apresentar desempenho inferior quando instalada incorretamente ou mantida de maneira inconsistente.
Para aplicações críticas, a manutenção preventiva é geralmente mais eficaz do que esperar até que uma válvula de amostragem comece a vazar ou se torne difícil de operar.
Equipamento de controle inteligente extraordinário AVM Co., Ltd.concentra-se em equipamentos de controle inteligentes e soluções de válvulas industriais projetadas de acordo com requisitos práticos de processo. Para clientes que avaliam sistemas de válvula de amostragem, o objetivo mais importante não é simplesmente obter uma válvula, mas desenvolver uma solução de amostragem confiável que se adapte ao ambiente real do processo.
Um fornecedor profissional deve ser capaz de discutir parâmetros de aplicação, como características do meio, pressão operacional, temperatura, requisitos de conexão, frequência de amostragem, condições de instalação e requisitos de automação, antes de recomendar uma configuração.
O fornecimento desses parâmetros permite que o fornecedor avalie a compatibilidade com mais precisão e ajuda a reduzir o risco de selecionar uma válvula inadequada para o ambiente operacional real.
O objetivo principal é fornecer um método controlado e seguro para coletar uma amostra representativa de um sistema de processo, mantendo a contenção do processo.
Sim, as válvulas de amostragem podem ser projetadas para condições de pressão exigentes. Entretanto, a classificação de pressão da válvula, a construção do corpo, as vedações, as conexões, a instalação e o procedimento de amostragem devem ser apropriados para as condições reais de serviço.
Os materiais comuns incluem aço inoxidável e outras ligas selecionadas de acordo com a resistência à corrosão, temperatura, pressão, limpeza e requisitos do meio de processo. Os materiais de vedação também devem ser verificados quanto à compatibilidade química e de temperatura.
O volume morto pode reter material do processo anterior, potencialmente contaminando a próxima amostra. Projetos com baixo volume morto podem, portanto, ser valiosos quando a precisão e a repetibilidade da amostra são importantes.
Sim. Certas válvulas de amostragem podem ser integradas a atuadores, sistemas de controle, instrumentação e equipamentos de amostragem automatizados. A automação pode melhorar a repetibilidade e reduzir a necessidade de intervenção manual frequente.
Não existe intervalo de manutenção universal. A frequência apropriada depende da pressão operacional, temperatura, características do meio, frequência de amostragem, construção da válvula e recomendações do fabricante. Serviços críticos podem exigir inspeções mais frequentes.
Os engenheiros devem avaliar o meio do processo, pressão, temperatura, materiais da válvula, materiais de vedação, tipo de conexão, requisitos de fluxo, volume morto, método de amostragem, condições de instalação, requisitos de manutenção e se a automação é necessária.
Uma válvula de amostragem pode ser um componente relativamente pequeno dentro de um grande sistema de processo, mas sua influência na precisão da amostra, na segurança do processo, na perda de produto e na eficiência operacional pode ser significativa.
O design correto ajuda os operadores a obter amostras representativas sem expor desnecessariamente o pessoal ou o ambiente ao redor ao meio de processamento. Também pode reduzir a contaminação, melhorar a repetibilidade, simplificar a manutenção e apoiar o monitoramento automatizado de processos.
Por esta razão, a especificação da válvula de amostragem deve ser baseada nas condições reais do processo e não simplesmente no tamanho da válvula ou no preço de compra. Pressão, temperatura, compatibilidade de meio, desempenho de vedação, volume morto, configuração de conexão, frequência de amostragem e requisitos de automação devem ser avaliados antes da instalação.
Quer a aplicação envolva processamento químico, farmacêutico, alimentos e bebidas, petroquímico, tratamento de água ou outro processo industrial, um sistema de amostragem cuidadosamente projetado pode fornecer valor operacional de longo prazo.
Cada processo tem requisitos diferentes. Se precisar de ajuda para avaliar materiais de válvulas, configurações de conexão, condições operacionais ou requisitos de amostragem, a equipe daEquipamento de controle inteligente extraordinário AVM Co., Ltd.pode discutir sua aplicação e ajudar a desenvolver uma solução de controle industrial adequada.
Contate-noscom suas especificações de processo e requisitos de aplicação para explorar uma solução de válvula de amostragem projetada para operação confiável, amostragem controlada e desempenho de processo de longo prazo.
