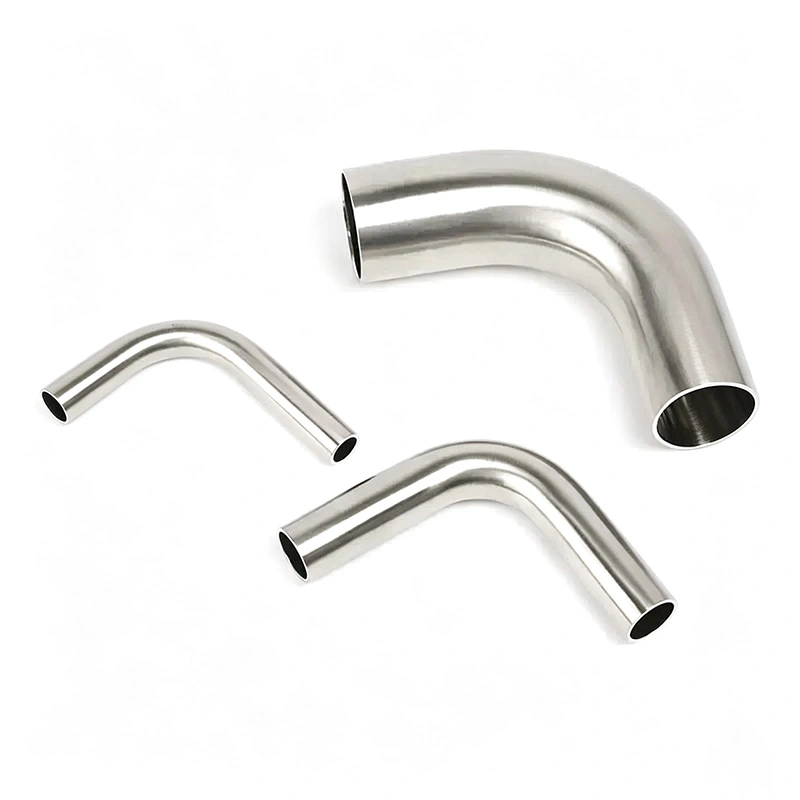

O cotovelo e tubo de aço inoxidável sanitário BPE 90° é adequado para sistemas de processo nas áreas biofarmacêutica, biotecnologia, farmacêutica, alimentos e bebidas, laticínios, semicondutores, cosméticos e outros produtos de alta pureza indústrias. Ele pode ser fornecido para aplicações que exigem normas higiênicas ASME BPE, 3-A, EHEDG e FDA. requisitos, sujeito ao material selecionado, acabamento, configuração e documentação aplicável.
AVM fornece configurações de 45°, 90° e 180°, com solda de topo e opções de conexão Tri-Clamp para diferentes layouts de tubulações sanitárias.
Os cotovelos sanitários de aço inoxidável AVM estão disponíveis em configurações de 45°, 90° e 180°. A opção 45° é usada onde é necessária uma mudança gradual na direção da tubulação, enquanto o cotovelo de 90° é adequado para tubos perpendiculares conexões. A curva de retorno de 180° permite que a tubulação inverta a direção dentro de um layout de processo compacto.
O cotovelo de 90° está disponível em configurações de raio curto 1,0D e raio longo 1,5D, permitindo que os engenheiros selecionem o geometria apropriada de acordo com o espaço de instalação disponível e os requisitos de tubulação.
A conexão está disponível com conexões de solda de topo e Tri-Clamp. As conexões de solda de topo proporcionam uma higiene permanente junta para tubulação de processo fixa, enquanto as conexões Tri-Clamp permitem instalação, desmontagem, inspeção e manutenção.
A seleção da conexão deve ser baseada no sistema de tubulação existente, no padrão de tubulação aplicável, no método de instalação, e requisitos de manutenção.
O sistema sanitário de cotovelo e tubo cobre tamanhos de tubo de 1/2" a 6" de diâmetro externo. Esta gama permite que os acessórios sejam integrados em diferentes configurações de tubulação de processo, desde linhas menores de alta pureza até sistemas maiores de transferência de fluidos.
Os cotovelos sanitários AVM são fabricados em aço inoxidável ASTM A270 TP304L ou TP316L. O TP304L é adequado para muitos aplicações gerais de processamento sanitário, enquanto o TP316L oferece maior resistência à corrosão para aplicações mais exigentes ambientes de processo e aplicações de alta pureza.
A seleção do material deve considerar o meio do processo, temperatura, condições de corrosão, limpeza requisitos e especificações de projeto aplicáveis.
O furo interno é fabricado com superfície lisa projetada para reduzir a retenção do produto e proporcionar uma limpeza caminho do fluxo. A opção de polimento mecânico padrão atinge Ra ≤ 0,51 μm (20 μin), enquanto as versões eletropolidas pode atingir Ra ≤ 0,38 μm (15 μin).
Um acabamento superficial controlado é particularmente importante em aplicações onde produtos residuais, agentes microbianos contaminação ou limpeza difícil podem afetar a qualidade da produção.
A estrutura interna foi projetada para minimizar fendas e áreas onde o meio do processo pode permanecer após a drenagem. Isto suporta uma limpeza mais eficaz e ajuda a reduzir o material residual durante a mudança de processo.
O projeto é adequado para sistemas que utilizam procedimentos CIP e SIP, sujeito à configuração completa do sistema e condições de operação.
O cotovelo e tubo de aço inoxidável sanitário BPE 90° foi projetado para aplicações de tubulação de processo de alta pureza com referência aos requisitos ASME BPE. Seleção de materiais, acabamento superficial, dimensões, conexões e fabricação os requisitos podem ser especificados de acordo com os requisitos do projeto.
O projeto sanitário é adequado para sistemas de processamento higiênico onde os princípios de projeto higiênico 3-A e EHEDG são necessário. Superfícies internas lisas, retenção reduzida de produto e aplicações de suporte de construção drenáveis onde a facilidade de limpeza e o controle de contaminação são importantes.
A conexão pode ser configurada para aplicações que exigem conformidade de material relacionada à FDA, sujeito ao selecionado materiais de vedação, materiais de contato com o produto e documentação aplicável. Os compradores devem especificar o FDA exigido documentação ou requisitos de conformidade antes de fazer o pedido.
Para projetos que exigem certificação formal ou documentação de conformidade específica, a AVM pode confirmar a ASME aplicável Requisitos relacionados a BPE, 3-A, EHEDG e FDA de acordo com a configuração real do produto.
O cotovelo sanitário é usado em tubulações de processo de alta pureza para produção farmacêutica e biofarmacêutica, incluindo transferência de fluidos, sistemas de formulação, distribuição de água purificada, conexões de equipamentos de processo e outros aplicações higiênicas.
As aplicações típicas incluem sistemas de fermentação, tubulação de biorreatores, distribuição de fluidos limpos, vasos de processo, sistemas de amostragem e outros equipamentos de biotecnologia onde o controle de contaminação é importante.
A conexão pode ser instalada em tubulações sanitárias para laticínios, bebidas, alimentos líquidos, sucos, cervejarias e outros sistemas de processamento de alimentos onde são necessárias superfícies lisas e limpeza eficaz.
O cotovelo é adequado para tubulações de fluidos de alta pureza em aplicações relacionadas a semicondutores, onde a superfície controlada acabamento, qualidade do material de aço inoxidável e caminhos de fluxo de baixa retenção são importantes.
A conexão também pode ser usada em sistemas de utilidades limpas e de fluidos de alta pureza, onde conexões higiênicas e controladas superfícies internas são necessárias.
| Item | Especificação |
| Tipo de produto | Cotovelo e tubo BPE de aço inoxidável sanitário |
| Ângulos de cotovelo | 45°, 90°, 180° |
| Raio de 90° | Raio curto 1,0D / Raio longo 1,5D |
| Material | ASTM A270TP304L/TP316L |
| Padrão | ASME BPE |
| Requisitos higiênicos | 3-A / EHEDG / Requisitos Relacionados à FDA |
| Conexão | Solda de topo / Tri-Clamp |
| Tamanho do tubo | 1/2"–6" DE |
| Acabamento Superficial Mecânico | Ra ≤ 0,51 μm (20 μin) |
| Acabamento de superfície eletropolido | Ra ≤ 0,38 μm (15 μin) |
| Design Interno | Furo Suave / Totalmente Drenável |
| Retenção de Produto | Minimizado |
| Limpeza | Compatível com CIP |
| Esterilização | Compatível com SIP |
| Aplicações Típicas | Farmacêutica, Biotecnologia, Alimentos e Bebidas, Semicondutores, Cosméticos |
Os compradores devem selecionar TP304L ou TP316L de acordo com o meio do processo e as condições de corrosão. Para mais exigentes aplicações de alta pureza ou corrosivas, o TP316L é comumente considerado onde sua maior resistência à corrosão é necessário.
O diâmetro externo do tubo deve corresponder ao sistema de tubulação de processo existente. Os compradores devem confirmar o tamanho necessário antes de fazer o pedido para evite problemas de instalação ou acessórios de transição adicionais.
As conexões de solda de topo e Tri-Clamp atendem a diferentes requisitos de instalação. A solda de topo é adequada para permanente sistemas de tubulação, enquanto o Tri-Clamp é mais conveniente onde o equipamento precisa ser desconectado frequentemente para inspeção ou manutenção.
O acabamento superficial deve ser selecionado de acordo com os requisitos reais de limpeza do processo. Mecânico o polimento pode atender a muitas aplicações sanitárias, enquanto o eletropolimento é adequado para projetos que exigem um menor rugosidade da superfície e condição de superfície aprimorada de alta pureza.
Para projetos farmacêuticos, de biotecnologia, de semicondutores e outros projetos regulamentados, os compradores devem confirmar se o o projeto requer conformidade com ASME BPE, 3-A, EHEDG, FDA, certificados de material ou inspeção específica documentação antes da produção.
AVM fornece cotovelo e tubo de aço inoxidável sanitário BPE 90° para sistemas de tubulação de processo higiênicos e de alta pureza. Os produtos podem ser configurados de acordo com o tipo de material, ângulo, raio, tamanho do tubo, tipo de conexão, acabamento superficial, e requisitos sanitários aplicáveis.
Para projetos com requisitos rígidos de documentação, a AVM pode confirmar o material aplicável e os documentos de conformidade de acordo com a configuração final do produto. Isso permite que os compradores definam os requisitos técnicos antes da produção em vez de modificar as especificações da tubulação após a entrega.
O cotovelo e tubo sanitário de aço inoxidável BPE 90 ° da AVM está disponível em aço inoxidável ASTM A270 TP304L e TP316L. O TP304L é adequado para aplicações higiênicas gerais, enquanto o TP316L é preferido para aplicações que exigem maior resistência à corrosão ou condições de processo de alta pureza mais exigentes.
O cotovelo sanitário está disponível com superfícies internas polidas mecanicamente ou eletropolidas. Polimento mecânico pode atingir Ra ≤ 0,51 μm (20 μin), enquanto o eletropolimento pode atingir Ra ≤ 0,38 μm (15 μin). O acabamento adequado pode ser selecionado de acordo com os requisitos de limpeza e rugosidade superficial do sistema de processo.
A AVM fornece cotovelos e tubos sanitários de BPE em tamanhos de 1/2" a 6" de diâmetro externo. Os compradores devem confirmar o tubo necessário diâmetro externo e padrão dimensional aplicável para garantir compatibilidade com a tubulação sanitária existente sistema.
Sim. O cotovelo sanitário de 90° está disponível em configurações 1,0D de raio curto e 1,5D de raio longo. O apropriado o raio pode ser selecionado de acordo com o layout da tubulação, espaço de instalação disponível e requisitos do processo.
O produto está disponível com conexões de solda de topo e Tri-Clamp. Conexões de solda de topo são adequadas para uso permanente tubulação higiênica, enquanto as conexões Tri-Clamp proporcionam instalação, desmontagem, inspeção e manutenção mais fáceis.
