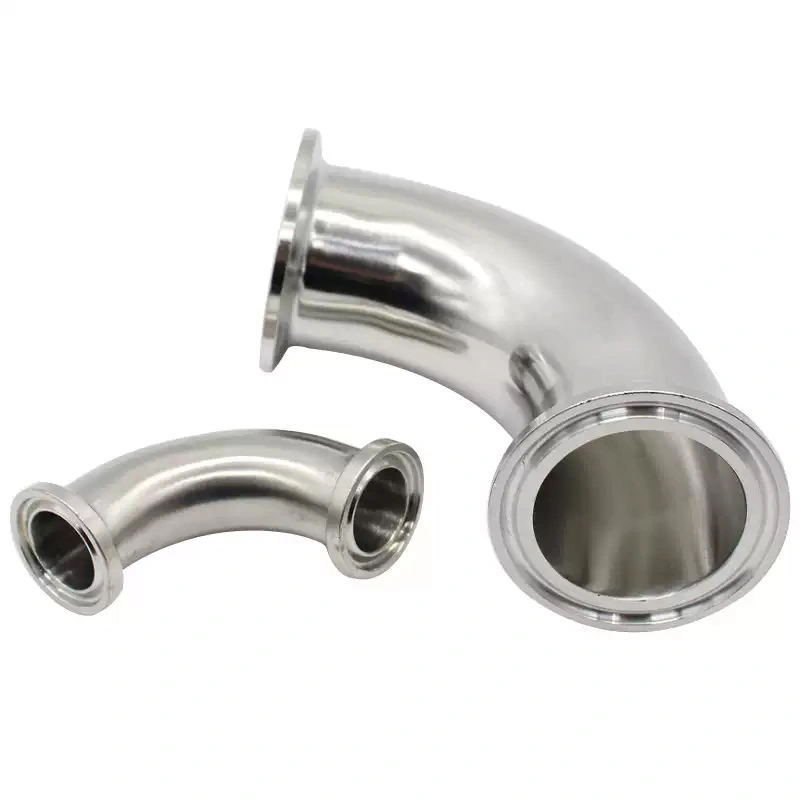

Com base nos acessórios higiênicos DIN 11852 e na série de tubos DIN 11850, a linha de cotovelos e tubos DIN de aço inoxidável higiênico cobre cotovelos de 45°, cotovelos de 90° e curvas de retorno de 180°, com solda de topo, braçadeira DIN e conexão roscada DIN opções. O furo interno liso ajuda a reduzir o acúmulo de produto e suporta limpeza e drenagem eficientes durante a operação rotineira do processo.
Para sistemas que exigem maior limpeza superficial, o eletropolimento está disponível para obter um acabamento superficial interno de Ra ≤ 0,4 μm. As conexões também podem ser integradas em sistemas de tubulação compatíveis com CIP/SIP de acordo com o requisitos da instalação completa do processo.
A linha de cotovelos e tubos higiênicos AVM segue os requisitos dimensionais DIN para suportar instalação consistente com componentes de tubulação sanitária compatíveis. As conexões DIN 11852 podem ser combinadas com a série de tubos DIN 11850, ajudando os compradores simplifique a seleção de componentes ao projetar ou ampliar tubulações de processos sanitários.
SUS304/1.4301 é adequado para aplicações sanitárias gerais onde boa resistência à corrosão e resistência mecânica desempenho são necessários. SUS316L/1.4404 oferece maior resistência à corrosão e é mais apropriado para ambientes de processos farmacêuticos, biotecnológicos, de alta pureza e quimicamente exigentes.

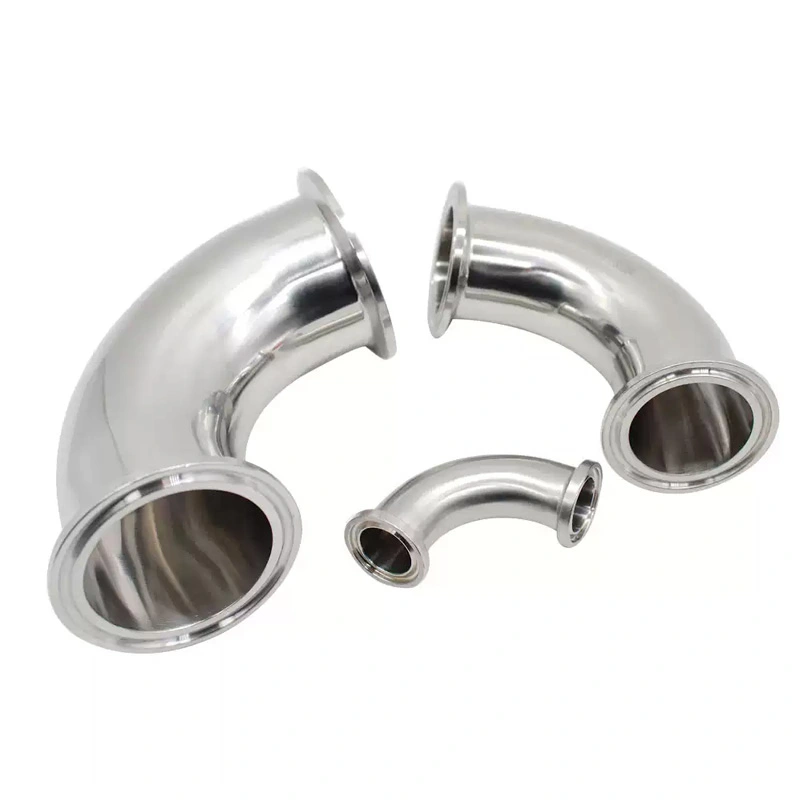

Diferentes layouts de tubos requerem diferentes configurações de acessórios. AVM fornece cotovelos de 45° para direcionamento gradual mudanças, cotovelos de 90° para roteamento padrão em ângulo reto e curvas de retorno de 180° para tubulação compacta em forma de U arranjos.
As opções de conexão incluem solda de topo, braçadeira DIN e conexões roscadas DIN, permitindo que as conexões sejam selecionadas de acordo com o método de instalação, requisitos de manutenção e configuração da tubulação existente.
A condição da superfície interna de uma conexão sanitária afeta diretamente a eficiência da limpeza e a retenção do produto. AVM O cotovelo e tubo DIN de aço inoxidável higiênico usa um furo interno liso para minimizar irregularidades de superfície onde a mídia do processo pode se acumular.
O acabamento superficial padrão é Ra ≤ 0,8 μm, enquanto o eletropolimento pode fornecer um acabamento interno de Ra ≤ 0,4 μm quando é necessária uma superfície mais lisa.
A construção com pouco espaço morto facilita a limpeza e a drenagem e pode ser usada em sistemas de processo incorporando procedimentos CIP e SIP. As condições reais de limpeza e esterilização devem ser avaliadas de acordo ao sistema de tubulação completo e ao meio de processo.
| Item | Especificação |
| Tipo de produto | Cotovelo e tubo DIN de aço inoxidável higiênico |
| Padrão de montagem | RUÍDO 11852 |
| Padrão de tubo | RUÍDO 11850 |
| Material | SUS304/1.4301, SUS316L/1.4404 |
| Ângulos Disponíveis | 45°, 90°, 180° |
| Raio de curvatura | Raio longo 1,5D |
| Tipos de conexão | Solda de topo, braçadeira DIN, conexão roscada DIN |
| Tamanho do tubo | DN10 – DN200 |
| Acabamento de superfície padrão | Ra ≤ 0,8 μm |
| Superfície eletropolida | Ra ≤ 0,4 μm Opcional |
| Design Interno | Furo Interno Suave |
| Limpeza | Compatível com CIP/SIP |
| Aplicativo | Sistemas de tubulação higiênicos e de alta pureza |
As conexões são adequadas para tubulações sanitárias usadas para leite, bebidas, ingredientes alimentícios líquidos, molhos e outros fluidos de processo. Superfícies internas lisas ajudam a reduzir a retenção de material e simplificam a limpeza de rotina.
A construção SUS316L e o eletropolimento opcional tornam as conexões adequadas para tubulações de processo de alta limpeza usado em instalações farmacêuticas e de biotecnologia. Eles podem ser incorporados em linhas de processo onde condições de superfície e limpeza CIP/SIP são necessárias.
Cotovelo e tubo DIN de aço inoxidável higiênico podem ser usados para processamento de leite, manuseio de creme, produção de iogurte e outras aplicações lácteas que exigem conexões higiênicas e resistência confiável à corrosão.
As conexões também podem ser usadas em processos limpos e sistemas de tubulação de alta pureza onde baixa retenção de produto, suavidade superfícies internas e compatibilidade dimensional consistente são critérios de seleção importantes.
A seleção adequada do cotovelo e do tubo deve levar em consideração o diâmetro do tubo, ângulo de curvatura, tipo de conexão, material grau e o acabamento superficial necessário. O acessório selecionado deve corresponder às dimensões e ao padrão de conexão do a conduta sanitária existente.
Para instalações soldadas, procedimentos de soldagem sanitária apropriados devem ser usados para manter a integridade e limpeza do caminho de fluxo interno. Para conexões de braçadeira, juntas e braçadeiras compatíveis devem ser selecionadas de acordo com as condições do processo.
Durante a manutenção, a superfície interna deve ser inspecionada quanto a arranhões, corrosão, depósitos ou outras condições que pode afetar o desempenho higiênico. Os procedimentos de limpeza devem ser estabelecidos de acordo com o meio real e requisitos do processo.
Para projetos que exigem padrões higiênicos reconhecidos, a AVM pode fornecer configurações e documentação de produtos de acordo com os requisitos de aplicação do cliente. 3-A, EHEDG e requisitos relacionados à FDA podem ser considerados ao selecionar materiais, acabamentos de superfície, componentes de vedação e configuração geral da tubulação sanitária.
A certificação ou documentação de conformidade deverá ser confirmada junto à AVM de acordo com o modelo específico do produto, requisitos de material, acabamento e pedido, em vez de serem assumidos para cada configuração.
| Requisito do comprador | Configuração recomendada |
| Tubulação sanitária geral | SUS304/1.4301 |
| Maior resistência à corrosão | SUS316L/1.4404 |
| Processamento higiênico padrão | Ra ≤ 0,8 μm |
| Maior limpeza de superfície | Eletropolido, Ra ≤ 0,4 μm |
| Instalação permanente de dutos | Solda de topo |
| Fácil desmontagem e manutenção | Braçadeira DIN |
| Conexão sanitária rosqueada | Conexão roscada DIN |
| Mudança de direção da tubulação em 90° | Cotovelo de 90° |
| Mudança gradual de direção | Cotovelo de 45° |
| Roteamento de retorno compacto | Curvatura de retorno de 180° |
Ao comprar cotovelos e tubos sanitários, a compatibilidade dimensional é tão importante quanto a seleção do material. DIN A norma 11852 fornece as especificações de conexão, enquanto a norma DIN 11850 define a série de tubos higiênicos correspondentes.
O uso de componentes DIN compatíveis ajuda a reduzir problemas de instalação causados por incompatibilidades dimensionais e torna mais fácil para as equipes de engenharia configurarem sistemas de tubulação sanitária. Para projetos de substituição, os compradores devem confirmar as dimensões do tubo existente e os requisitos de conexão antes de fazer o pedido.
AVM apoia projetos de tubulações sanitárias com diferentes tipos de materiais, tamanhos, ângulos, métodos de conexão e superfície requisitos de acabamento. Os compradores podem fornecer o tamanho DN necessário, classe de material, ângulo de cotovelo, tipo de conexão, superfície acabamento e aplicação na solicitação de orçamento.
Para projetos customizados ou de alta pureza, a AVM pode confirmar o material aplicável e a documentação técnica de acordo para a configuração final.
As opções de materiais padrão são SUS304/1.4301 e SUS316L/1.4404. SUS316L é geralmente preferido para aplicações que exigem maior resistência à corrosão ou maior limpeza.
A gama de produtos abrange DN10 a DN200. O tamanho necessário deve ser selecionado de acordo com o diâmetro do tubo e o fluxo requisitos do sistema de tubulação sanitária.
AVM fornece curvas de retorno de 45°, 90° e 180°. O cotovelo de 90° é comumente usado para mudanças direcionais padrão, enquanto As configurações de 45° e 180° são selecionadas de acordo com o layout específico da tubulação.
Sim. O acabamento superficial interno padrão é Ra ≤ 0,8 μm, e um acabamento eletropolido opcional de Ra ≤ 0,4 μm é disponível para aplicações que exigem uma superfície interna mais lisa.
Sim. O design higiênico é compatível com sistemas de processo CIP/SIP. No entanto, a temperatura real, a química concentração, frequência de limpeza e condições de esterilização devem ser avaliadas em relação ao sistema completo configuração.
As opções disponíveis incluem solda de topo, braçadeira DIN e conexão roscada DIN. Os compradores devem selecionar a conexão com base no padrão de gasoduto existente e nos requisitos de manutenção.
O prazo de produção padrão é de 7 a 10 dias. O cronograma de entrega real depende da quantidade do pedido, produto especificações, disponibilidade de materiais e requisitos de personalização. Pedidos urgentes podem ser confirmados com AVM antes de fazer o pedido.
As condições de pagamento padrão são depósito de 30% e saldo de 70% antes do envio por T/T ou L/C. Encomendas de pequeno valor devem ser pago integralmente antes da produção.
Os produtos são embalados de forma segura em caixas de papel e madeira para transporte internacional. A embalagem pode ser organizado de acordo com o tamanho do produto, quantidade do pedido e requisitos de envio.
