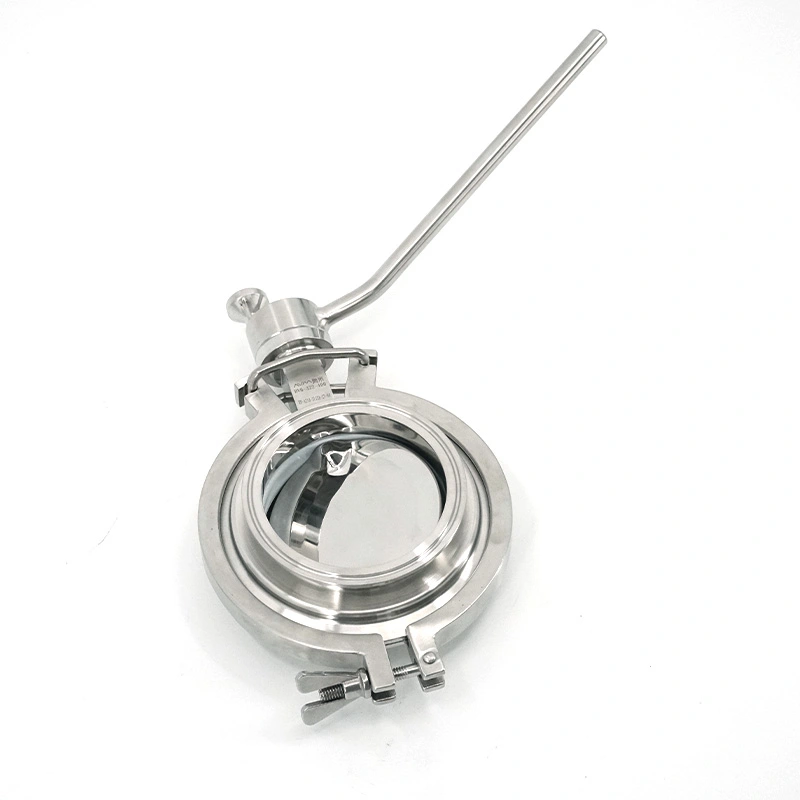

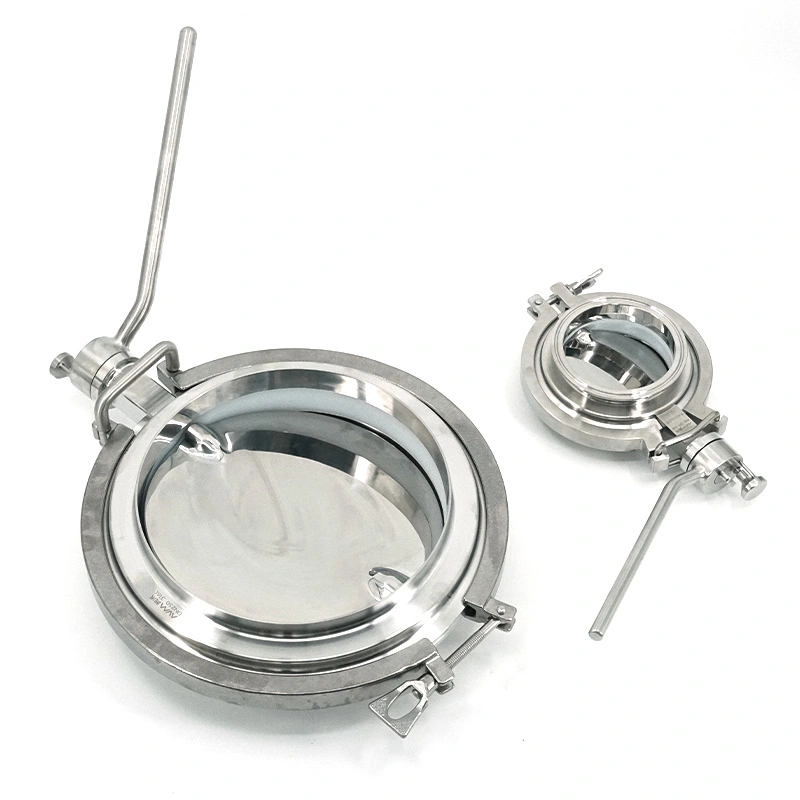

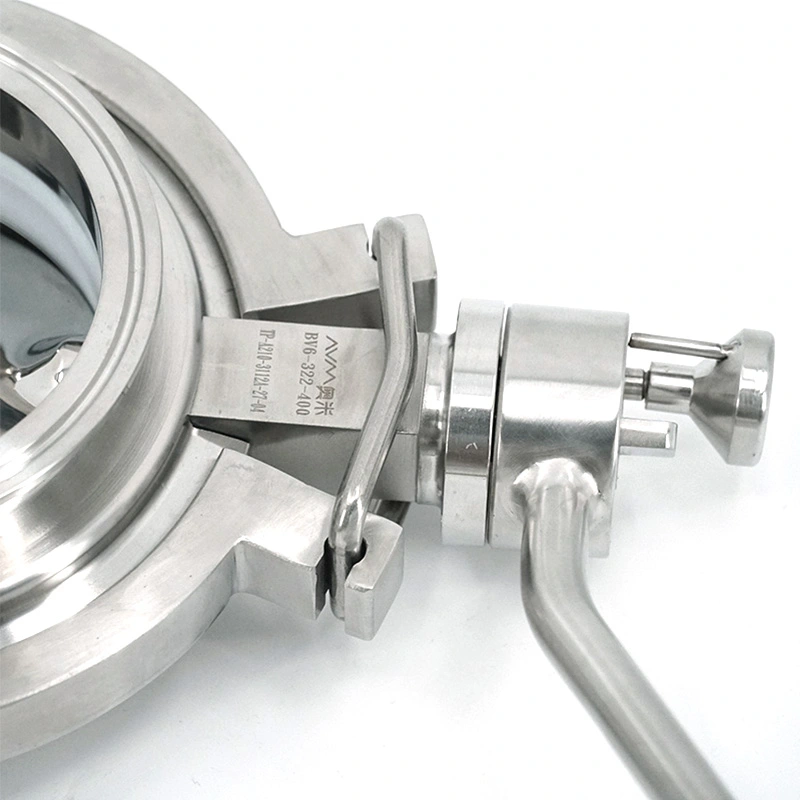

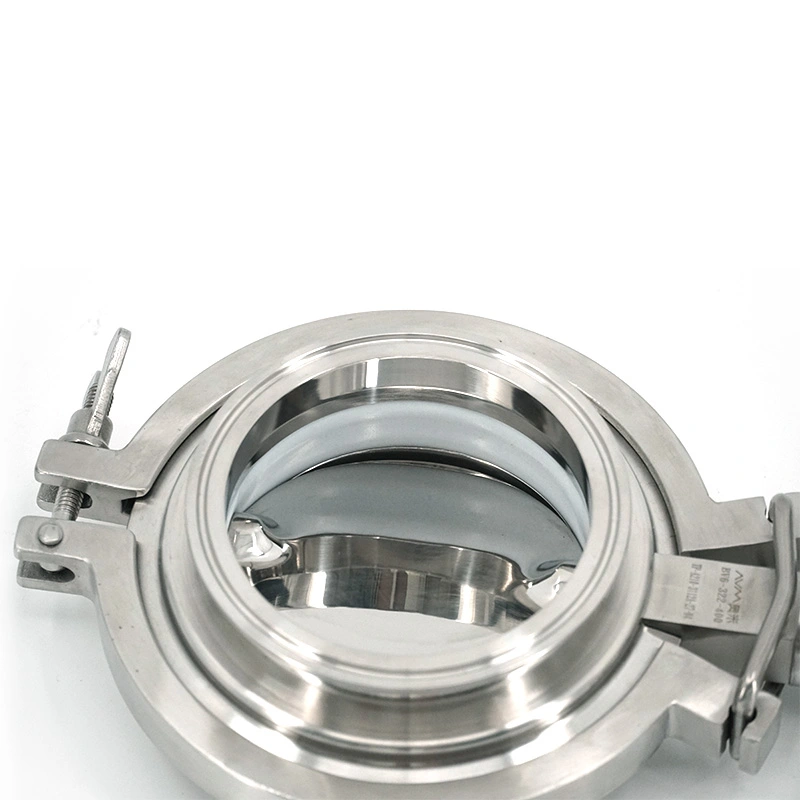

A válvula borboleta sanitária de aço inoxidável para acoplamento de pó AVM foi projetada para linhas de manuseio de pó onde é confiável conexão de equipamentos, processamento higiênico e limpeza frequente são necessários. Ao contrário da borboleta de uso geral válvulas, é desenvolvido especificamente para pontos de transferência de pó entre silos, moegas, silos, alimentadores, transportadores, e outros equipamentos de processamento.
A válvula utiliza uma construção sanitária em aço inoxidável com superfícies lisas de contato com o produto e vedação flexível opções. Sua conexão Tri-Clamp permite instalação e remoção convenientes, enquanto a estrutura interna compacta ajuda a reduzir a retenção de pó. Essas características o tornam adequado para aplicações farmacêuticas, alimentícias, nutracêuticas e sistemas selecionados de processamento de pó químico.
O equipamento de processamento de pó deve lidar com mais do que um simples isolamento de fluxo. Pós finos podem permanecer no interior superfícies, entrar em lacunas de conexão ou criar dificuldades de limpeza após a produção. Trocas frequentes de produtos também pode aumentar o tempo de inatividade quando as válvulas são difíceis de remover ou inspecionar.
A válvula borboleta sanitária de aço inoxidável para acoplamento de pó AVM atende a esses requisitos por meio de um design compacto estrutura sanitária, superfícies polidas de contato com o produto e design de conexão destacável. A configuração pode ser selecionado de acordo com as características do pó, método de limpeza, tamanho da tubulação e requisitos de higiene do processo de produção.
Os componentes de contato com o produto são fabricados em aço inoxidável SS316L, proporcionando resistência à corrosão e base de material adequada para processamento farmacêutico, alimentício e nutracêutico. SS304 está disponível para componentes sem contato com o produto, quando necessário.
A superfície de contato do produto tem acabamento para Ra <0,4 μm. A superfície lisa reduz áreas onde o pó pode permanecer anexado e suporta procedimentos de limpeza e inspeção de rotina.
Os materiais de vedação de silicone, EPDM e FKM podem ser selecionados de acordo com as condições do processo. Vedação compatível com FDA estão disponíveis para aplicações farmacêuticas e de processamento de alimentos aplicáveis.
Estão disponíveis opções de conexão Tri-Clamp e flange. Os padrões de conexão podem ser configurados de acordo com DIN, Requisitos ISO 1127, BS4825, ISO e SMS, permitindo que a válvula seja incorporada em diferentes instalações sanitárias sistemas de dutos.
Os requisitos de limpeza são particularmente importantes no processamento de pó porque o material residual pode afetar o próximo lote de produção. A estrutura interna simples da válvula ajuda a reduzir potenciais pontos de acumulação, enquanto o a conexão removível permite que os operadores acessem a válvula para inspeção e limpeza quando necessário.
Dependendo da configuração completa da tubulação, a válvula pode suportar procedimentos de limpeza CIP, SIP ou manual. O método de limpeza selecionado deve corresponder às propriedades do pó, meio de limpeza, temperatura e requisitos de validação da aplicação.
Para linhas de produção com trocas frequentes de produtos, a remoção rápida também pode reduzir o tempo necessário para o equipamento inspeção e limpeza, ajudando a reduzir interrupções desnecessárias na produção.
A válvula pode ser instalada entre equipamentos de armazenamento e processamento de pó, incluindo silos, tremonhas, silos, alimentadores e transportadores. A posição de instalação deve fornecer acesso suficiente para operação, inspeção e limpeza.
Propriedades do material, como tamanho de partícula, fluidez, teor de umidade, abrasividade e tendência a aderir devem ser considerados ao selecionar a configuração da válvula e o material de vedação.
O processo de limpeza necessário deve ser confirmado antes da instalação. CIP, SIP e limpeza manual podem exigir diferentes arranjos de dutos e condições operacionais.
O tipo de conexão e o padrão dimensional devem corresponder à tubulação existente e aos equipamentos adjacentes. AVM fornece múltiplas opções de conexão para simplificar a integração com sistemas de processamento sanitário.
| Especificação | Detalhes |
| Tamanho | DN100, DN150, DN200, DN250, DN300 / 4", 6", 8", 10", 12" |
| Material de contato do produto | SS316L |
| Material sem contato com o produto | SS304 |
| Acabamento de superfície | Ra <0,4 μm |
| Operação | Manual |
| Material de vedação | Silicone, EPDM, FKM |
| Selos em conformidade com a FDA | Disponível |
| Terminar conexão | Tri-braçadeira, flange |
| Padrões de conexão | DIN, ISO 1127, BS4825, ISO, SMS |
A válvula pode ser usada para carga e descarga de pó, transferência de material intermediário, granulação e comprimidos ou produção de cápsulas. Sua construção sanitária e conexão removível são adequadas para processos com frequentes limpeza e troca de produtos.
É adequado para manusear leite em pó, farinha, amido, ingredientes nutricionais e aditivos alimentares. Aço inoxidável construção, superfícies lisas de contato com o produto e opções de vedação em conformidade com a FDA apoiam o processamento higiênico requisitos.
A válvula pode ser instalada em sistemas de transporte de pó usados para suplementos nutricionais e outros ingredientes secos onde a limpeza do material e a eficiência da limpeza são importantes.
A válvula pode ser usada em pontos de transferência e isolamento de pó em sistemas de processamento químico selecionados. Materiais e a seleção da vedação deve ser confirmada de acordo com as propriedades químicas e condições operacionais.
Ao selecionar uma válvula para uma linha de processamento de pó, os compradores devem considerar um diâmetro maior do que o nominal da tubulação. O características do pó, procedimento de limpeza necessário, padrão de conexão, compatibilidade de vedação e disponibilidade o espaço de instalação deve ser avaliado em conjunto.
Para aplicações farmacêuticas e alimentícias, a construção de contato com o produto SS316L e os materiais de vedação em conformidade com a FDA são opções adequadas onde se aplicam requisitos de higiene. Para linhas de transferência de pó maiores, os modelos DN100 a DN300 disponíveis gama oferece diversas opções de dimensionamento.
Para sistemas que necessitam de desmontagem frequente, a configuração Tri-Clamp pode simplificar o acesso e reduzir o tempo necessário para limpeza e inspeção de rotina.
| Consideração principal | Válvula borboleta de encaixe em pó AVM | Válvula borboleta padrão |
| Aplicação Principal | Ancoragem de pó e transferência sanitária | Isolamento geral de fluxo |
| Conexão | Tri-Clamp / Flange Rápido | Depende do projeto |
| Construção | Projeto sanitário SS304 / SS316L | Vários materiais |
| Acabamento de superfície | Ra <0,4 μm | Depende do produto |
| Limpeza | Desmontagem rápida, limpeza CIP/SIP/manual | Depende da estrutura |
| Retenção de pó | Projetado para minimizar o acúmulo | Não especificamente otimizado |
| Aplicação Sanitária | Farmacêutico, alimentar, nutracêutico | Aplicações industriais gerais |
A AVM fabrica componentes de processamento sanitário de acordo com procedimentos de qualidade controlada. O produto aplicável A gama é suportada pelos requisitos de conformidade ISO 9001, CE e FDA.
Para aplicações farmacêuticas e de processamento de alimentos, a válvula pode ser fornecida com peças de contato com o produto SS316L, superfícies polidas e materiais de vedação em conformidade com a FDA. Certificados de materiais e documentação relacionada podem ser fornecido de acordo com os requisitos do projeto.
Um cliente farmacêutico precisava de uma válvula abaixo de um sistema de manuseio de pó que pudesse ser removida com frequência para limpeza. O cliente selecionou a válvula borboleta de acoplamento AVM porque a conexão Tri-Clamp permitiu rápida desmontagem, enquanto a superfície interna lisa simplificou a remoção de resíduos de pó durante a limpeza.
Um cliente do setor de processamento de alimentos usou a válvula para conectar equipamentos de manuseio de pó durante a produção de leite em pó e ingredientes. transferência. Os principais requisitos eram contenção de poeira, superfícies higiênicas e vedação confiável durante mudanças de produção.
Para uma linha de processamento de pó que exige inspeção regular, o cliente valorizou a estrutura simples e o acesso rápido projeto. Os operadores poderiam desconectar a válvula de forma eficiente para inspeção e limpeza, ajudando a reduzir a manutenção interrupção.
A manutenção de rotina deve se concentrar nos elementos de vedação, disco borboleta, superfícies de conexão e contato com o produto. áreas. Os operadores devem verificar se há desgaste da vedação, acúmulo de material, danos na superfície ou vazamento anormal de acordo com cronograma de manutenção da planta.
Após a limpeza, a válvula deve ser inspecionada antes de retornar à produção. Os componentes de vedação devem ser substituídos quando sua condição não atender mais ao desempenho de vedação exigido. O intervalo de substituição depende frequência de operação, condições de limpeza, temperatura e compatibilidade de materiais.
A válvula borboleta de acoplamento de pó de aço inoxidável sanitário é usada principalmente para transferência de pó, isolamento e conexão de equipamentos em sistemas farmacêuticos, alimentícios, nutracêuticos e de processamento químico selecionado.
Sim. A válvula usa componentes de contato com o produto SS316L, acabamento de superfície sanitária e opções de vedação em conformidade com FDA para requisitos de processamento farmacêutico aplicáveis.
AVM oferece opções de vedação de silicone, EPDM e FKM. O material apropriado deve ser selecionado de acordo com o produto, temperatura, agentes de limpeza e condições de operação.
Sim. A estrutura sanitária pode suportar limpeza CIP, SIP ou manual dependendo da configuração completa do sistema e requisitos de processo.
A válvula está disponível com conexões Tri-Clamp e flange. Os padrões de conexão incluem DIN, ISO 1127, BS4825, ISO e SMS.
Os tamanhos disponíveis incluem DN100, DN150, DN200, DN250 e DN300, correspondendo a 4", 6", 8", 10" e 12".
Os compradores devem confirmar o tamanho da válvula necessária, características do pó, padrão de conexão, material de vedação, método de limpeza, condições de operação e requisitos de material para contato com o produto antes de fazer o pedido.
