Ao contrário das válvulas de isolamento que simplesmente interrompem o fluxo de material, a Válvula de desvio sanitária tipo Y AVM para pó seco a granel concentra-se na comutação do caminho do fluxo, controle de retenção de material e eficiência de transporte. Seu interno simplificado A passagem ajuda a reduzir o acúmulo de pó e a perda de pressão, tornando-a adequada para aplicações pneumáticas e por gravidade automatizadas. sistemas de transporte.
O plugue interno gira para conectar a entrada a qualquer uma das saídas. Isso permite que operadores ou um controle automatizado sistema para selecionar diferentes destinos downstream de acordo com a sequência de produção.
O corpo em forma de Y proporciona transições suaves entre as portas, ajudando os pós a se moverem através da válvula sem turbulência desnecessária ou cantos internos afiados.

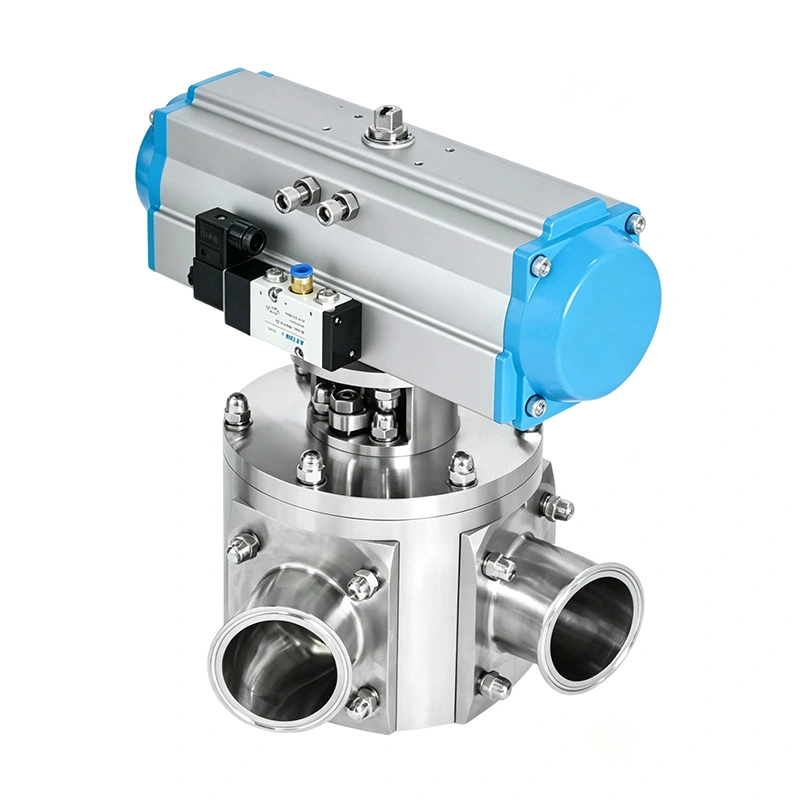

O atuador pneumático permite a troca rápida entre rotas de transporte e pode ser conectado à produção baseada em PLC sistemas. Isso torna a válvula adequada para dosagem automatizada, transporte multilinha e controle de receita produção.
AVM fornece diferentes designs de canais internos de acordo com as características do material e requisitos do processo.

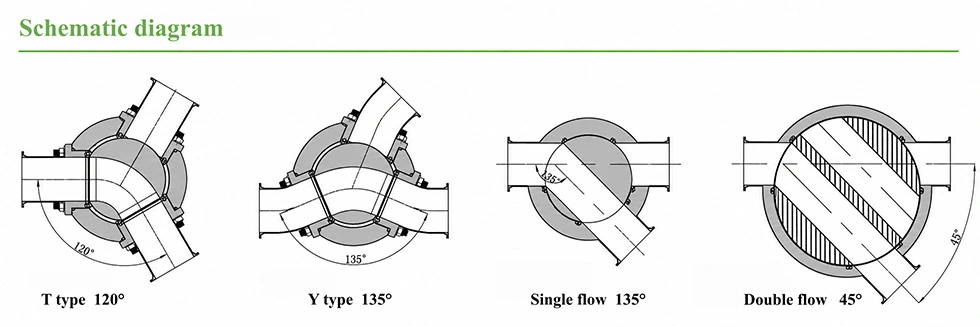

Disponível com ângulos de fluxo de 120° ou 135°, esta configuração permite que a entrada se comunique com a saída ou seja isolado. A passagem interna curva ajuda a minimizar a retenção de material e a perda de pressão.
O tampão de canal único fornece uma passagem de fluxo relativamente direta, tornando-o adequado para aplicações que exigem desvio direto de material e transferência eficiente de pó.
O design de canal duplo destina-se a materiais mais abrasivos. Com ângulos de comutação menores de aproximadamente 30° ou 45°, o plugue requer rotação limitada durante a operação.
Para produtos altamente abrasivos, o tampão pode ser girado 180° durante a manutenção para utilizar uma superfície não desgastada. Isto ajuda a prolongar a vida útil dos componentes e reduzir a frequência de substituição.
O acúmulo de pó dentro de uma válvula de desvio pode causar contaminação cruzada, descarga inconsistente e aumento requisitos de limpeza.
O AVM utiliza transições internas suaves para minimizar cantos afiados onde materiais secos a granel podem se acumular. O design ajuda mantenha um caminho de transporte mais consistente enquanto reduz a perda de pressão desnecessária.
Para aplicações farmacêuticas e alimentícias, superfícies polidas de contato com o produto e materiais de vedação em conformidade com a FDA são disponível.
A válvula de desvio tipo Y sanitária para pó a granel seco pode ser fabricada em SS304, SS316L, titânio TA2 ou duplex 2205, dependendo da corrosão, abrasão e requisitos do processo.
Para aplicações sanitárias, as superfícies de contato com o produto podem atingir Ra <0,6 μm. PTFE, EPDM, silicone e Estão disponíveis materiais de vedação FKM.
Configurações compatíveis com CIP/SIP também podem ser fornecidas para aplicações que exigem limpeza simplificada e higiene controle de processo.
Usado para transferência API e HPAPI, carregamento e descarga de pó, sistemas de contenção e produção de comprimidos ou cápsulas linhas onde diferentes destinos de processo precisam ser selecionados automaticamente.
Adequado para materiais de grafite, cátodo e ânodo onde o roteamento controlado e a proteção de pós de alto valor são importante.
Usado para leite em pó, farinha, açúcar, aditivos alimentares e ingredientes nutricionais transferidos entre silos, tremonhas e equipamento de processamento.
A configuração de canal duplo pode ser selecionada para produtos químicos especiais e sólidos a granel abrasivos onde o desgaste interno a resistência é uma consideração importante.
| Parâmetro | Especificação |
| Tipo de válvula | Válvula de desvio tipo Y sanitária |
| Tamanho nominal | 2"–12" (DN50–DN300) |
| Material do corpo | SS304, SS316L, TA2, Duplex 2205 |
| Acabamento de superfície | Ra<0,6 μm |
| Ângulo de Fluxo | 90°, 120°, 135° |
| Operação | Atuador Pneumático |
| Classificação de pressão | -0,1 MPa a +0,6 MPa |
| Material de vedação | PTFE, EPDM, Silicone, FKM em conformidade com a FDA |
| Tipo de conexão | Tri-Clamp, Flange, Solda |
| Limpeza | Compatível com CIP/SIP Opcional |
| Padrões de conexão | DIN, SMS, 3A, ISO, BS |
| Consideração | Válvula de desvio tipo Y AVM | Válvula de isolamento padrão |
| Função principal | Desvia material entre rotas | Interrompe ou permite o fluxo |
| Caminhos de saída | Duas saídas selecionáveis | Normalmente um |
| Troca automatizada de rota | Sim | Limitado |
| Transporte de pó | Otimizado | Dependente do aplicativo |
| Controle de direção de fluxo | Disponível | Não é sua função principal |
| Produção Multilinha | Adequado | Requer válvulas adicionais |
| Opções de materiais abrasivos | Duplex 2205 / TA2 disponível | Depende do projeto |
Um fabricante farmacêutico precisava transferir um fluxo de pó para duas linhas de processamento diferentes, de acordo com o lote de produção. O arranjo anterior exigia múltiplas válvulas de isolamento, o que aumentava o número de pontos de conexão e operações de limpeza.
A AVM forneceu uma válvula de desvio tipo Y com atuação pneumática. O cliente integrou o atuador no sistema PLC para que o destino de transporte possa ser selecionado automaticamente. O feedback do cliente focou na rota mais simples comutação, menos operações manuais e transferência de pó mais consistente entre lotes de produção.
Um processador de material de bateria exigia uma válvula de desvio para direcionar o pó abrasivo entre dois armazenamentos a jusante. sistemas. O cliente estava particularmente preocupado com o desgaste interno porque a válvula funcionava repetidamente sob condições de materiais abrasivos.
AVM recomendou a configuração de canal duplo com opção de material resistente ao desgaste. O cliente destacou o design do plugue reversível como uma vantagem prática de manutenção, pois o plugue pode ser girado durante a manutenção para utilize uma superfície menos desgastada e prolongue a vida útil.
As soluções de válvulas sanitárias AVM podem ser configuradas com materiais de vedação em conformidade com a FDA e designs higiênicos que suportam Produção orientada para GMP. As configurações aplicáveis também podem ser fornecidas com qualidade 3-A, CE e ISO 9001 e documentação de conformidade.
Ele redireciona o material de uma entrada para duas saídas selecionáveis, permitindo a troca automatizada entre diferentes rotas de transporte ou processamento.
A válvula de desvio tipo Y sanitária para pó a granel seco é adequada para pós, grânulos, pellets e outros produtos de fluxo livre materiais a granel secos. Configurações resistentes ao desgaste estão disponíveis para produtos abrasivos.
Sim. A atuação pneumática permite que a válvula seja integrada ao PLC e outros sistemas automatizados de controle de processo.
O aço inoxidável SS316L é geralmente preferido para componentes de contato com produtos em aplicações farmacêuticas higiênicas.
Sim. Configurações compatíveis com CIP/SIP estão disponíveis de acordo com o processo e requisitos sanitários.
Os materiais de vedação PTFE, EPDM, Silicone e FKM em conformidade com a FDA podem ser selecionados de acordo com o produto e operação condições.
