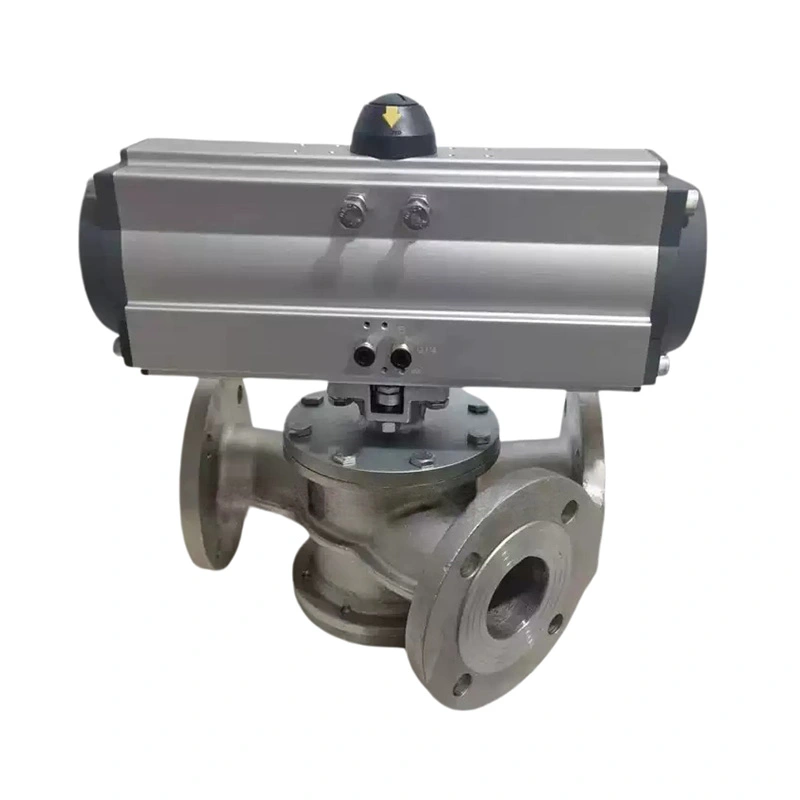

Com atuação pneumática, feedback de posição e mecanismo de desvio rotativo, o Sanitary Pneumatic 3-Way Diverter Valve For Powder fornece roteamento de material rápido e repetível para produtos farmacêuticos, alimentícios, químicos, plásticos e baterias e outros sistemas de processamento de materiais a granel.
A válvula desviadora pneumática sanitária de 3 vias para pó pode direcionar o material de uma linha de transporte para qualquer uma das duas destinos a jusante. Esta configuração é útil quando uma fonte de pó fornece vários funis, silos, misturadores ou máquinas de processamento.
O mesmo princípio pode ser configurado para convergência de fluxo, permitindo que materiais de duas fontes diferentes entrem em um linha de transporte a jusante.
Essa flexibilidade reduz a necessidade de múltiplas válvulas de isolamento individuais e simplifica o roteamento automatizado de materiais sistemas.

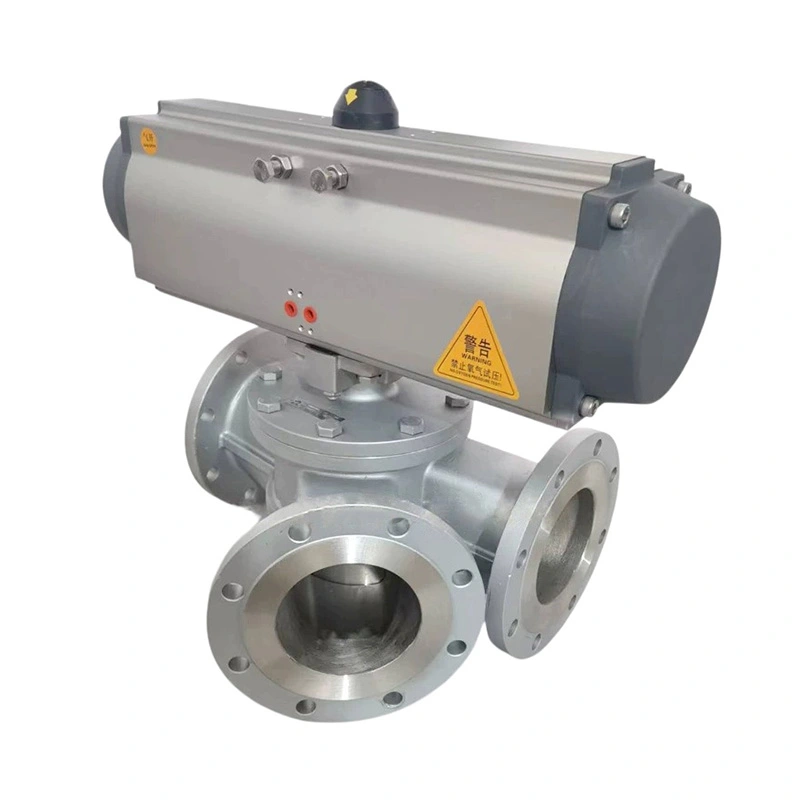

O atuador pneumático gira o elemento desviador interno entre posições predefinidas de acordo com um sinal do sistema de controle.
Uma válvula solenóide controla o atuador, enquanto interruptores de limite integrados confirmam a posição real da válvula. O O sinal de feedback pode ser conectado a um sistema PLC ou DCS, permitindo que o equipamento de transporte continue somente após o o caminho de fluxo necessário foi confirmado.
Isto é particularmente útil para dosagem automatizada e transferência de pó controlada por receita.
O design da placa rotativa fornece uma estrutura de comutação simples para transporte comum de pó e grânulos aplicações. Sua construção compacta permite integração eficiente em linhas de processo existentes.
A configuração do cilindro rotativo fornece um arranjo de fluxo interno diferente para aplicações que exigem ângulos de mudança ou características de fluxo de material.
Ambas as configurações podem ser personalizadas de acordo com as condições de transporte, propriedades do material e instalação requisitos.

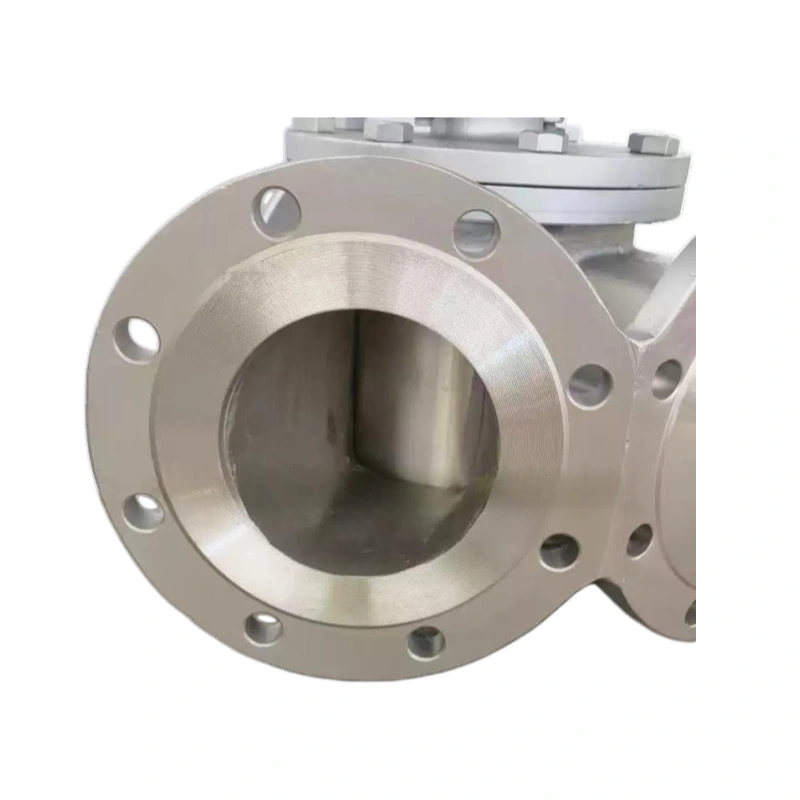

O caminho do fluxo interno foi projetado para reduzir transições bruscas e resistência desnecessária à medida que o material passa a válvula.
Isso ajuda a reduzir:
Perda de pressão, suportando transporte pneumático eficiente.
Retenção de material, reduzindo pó residual no interior da válvula.
Degradação do produto, ajudando a proteger grânulos e pellets frágeis.
Risco de bloqueio, especialmente durante a transferência contínua de material.
Para aplicações sanitárias, as superfícies internas podem ter acabamento em Ra 0,6 μm (400#).
As configurações padrão incluem ângulos de comutação de 30° e 45°, enquanto arranjos de saída personalizados podem ser fabricados para atender layouts de fábrica específicos.
A válvula desviadora pneumática sanitária de 3 vias para pó pode, portanto, ser instalada entre linhas de transporte, tremonhas, silos e equipamentos de processamento sem exigir grandes mudanças no sistema geral de manuseio de materiais.
A válvula desviadora AVM foi projetada para lidar com pós, grânulos, pellets, flocos e misturas de pó e grânulos.
Os materiais típicos incluem pós farmacêuticos e APIs, farinha, açúcar, amido, pós químicos, pellets de plástico, materiais de bateria de lítio, minerais, cimento e cinzas volantes.
Usado para transferir APIs, excipientes e pós farmacêuticos entre linhas de transporte, recipientes de armazenamento e processamento equipamentos, ao mesmo tempo em que oferece suporte à seleção automatizada de rotas.
Adequado para farinha, açúcar, amido, ingredientes nutricionais e outros materiais secos a granel onde a construção é higiênica e roteamento controlado são necessários.
Usado para direcionar cátodo, ânodo, grafite e outros materiais de nova energia entre diferentes processamentos ou armazenamento pontos.
Adequado para direcionar pellets de plástico, resina e outros materiais granulares para diferentes produções ou armazenamento sistemas.
Usado em química fina, cimento, mineração, metalurgia e outras indústrias que exigem comutação confiável de granéis sólidos materiais.
| Parâmetro | Especificação |
| Tipo de válvula | Válvula desviadora pneumática sanitária de 3 vias |
| Tamanho da válvula | DN50–DN300 (2"–12") |
| Pressão de Trabalho | 0,15–0,6MPa |
| Temperatura de trabalho | -20°C a +250°C |
| Tipo de desviador | Placa Rotativa / Cilindro Rotativo |
| Ângulo de comutação | 30° / 45° |
| Aplicativo | Descarga por gravidade e transporte pneumático |
| Atuação | Pneumático / Manual / Elétrico Opcional |
| Material do corpo | SS304, SS316L, aço carbono (WCB) |
| Conexão | Flangeado |
| Padrões de flange | ANSI B16.5 Classe 150, GB, DIN |
| Mídia adequada | Pós, grânulos, pellets, flocos, misturas de pó e grânulos |
| Acabamento de contato do produto | Até Ra 0,6 μm |
Para linhas de produção automatizadas, a válvula pode ser equipada com atuador pneumático, válvula solenóide, posição indicador, sensores de proximidade e integração de controle PLC/DCS. Para ambientes específicos, a AVM também pode fornecer acabamentos sanitários polidos espelhados, configurações de nível farmacêutico, vedação de alta pressão e à prova de explosão pacotes de atuadores.
Um fabricante farmacêutico precisava transferir um fluxo de pó entre duas linhas de processamento de acordo com diferentes receitas de produção. A comutação manual criou envolvimento adicional do operador e aumentou a possibilidade de selecionar a rota de transporte errada.
A AVM forneceu uma válvula desviadora pneumática de 3 vias com controle solenóide e feedback de posição. A válvula foi integrada com o PLC do cliente para que a rota de transporte possa ser selecionada automaticamente. O feedback do cliente focado na mudança de rota mais consistente, confirmação da posição da válvula antes do transporte e redução da intervenção manual.
Um produtor de materiais de nova energia precisava de uma linha de transporte para fornecer diferentes destinos de armazenamento para bateria seca materiais. O cliente estava preocupado com os resíduos de pó dentro da válvula de comutação que afetavam os lotes subsequentes.
A AVM configurou a válvula com passagem interna simplificada e tratamento de superfície sanitário. Após a instalação, o o cliente destacou menor retenção de material, alternância mais suave entre destinos e limpeza mais fácil durante mudança de materiais.
| Exigência | Válvula desviadora de 3 vias AVM | Válvula de corte padrão |
| Direção do Fluxo | Várias rotas | Normalmente uma rota |
| Troca Automática | Sim | Principalmente isolamento |
| Feedback de posição | Disponível | Dependente da configuração |
| Integração CLP | Suportado | Dependente da configuração |
| Roteamento de Pó | Projetado especificamente | Não é função principal |
| Transporte Multilinha | Adequado | Requer múltiplas válvulas |
| Operação Pneumática | Disponível | Disponível dependendo do tipo |
A válvula desviadora pneumática sanitária de 3 vias para pó é usada para redirecionar automaticamente o material entre diferentes transmitir rotas. Pode ser configurado como uma entrada/duas saídas ou duas entradas/uma saída.
Sim. A construção sanitária SS316L e as superfícies polidas de contato com o produto podem ser selecionadas para aplicações farmacêuticas e outras aplicações higiênicas.
Sim. A atuação pneumática, o controle do solenóide e o feedback de posição podem ser integrados aos sistemas PLC/DCS.
É adequado para pós, grânulos, pellets, flocos e misturas de pó e grânulos, incluindo pós farmacêuticos, ingredientes alimentares, pellets de plástico e materiais de bateria.
Eles usam diferentes estruturas de desvio interno para se adequar a diferentes características de fluxo, ângulos de comutação e requisitos de manuseio de materiais. A AVM pode recomendar a configuração adequada de acordo com o sistema de transporte.
Sim. Padrões de flange, arranjos de saída e ângulos de comutação podem ser configurados de acordo com as necessidades do cliente transmitir requisitos de layout e equipamento.
