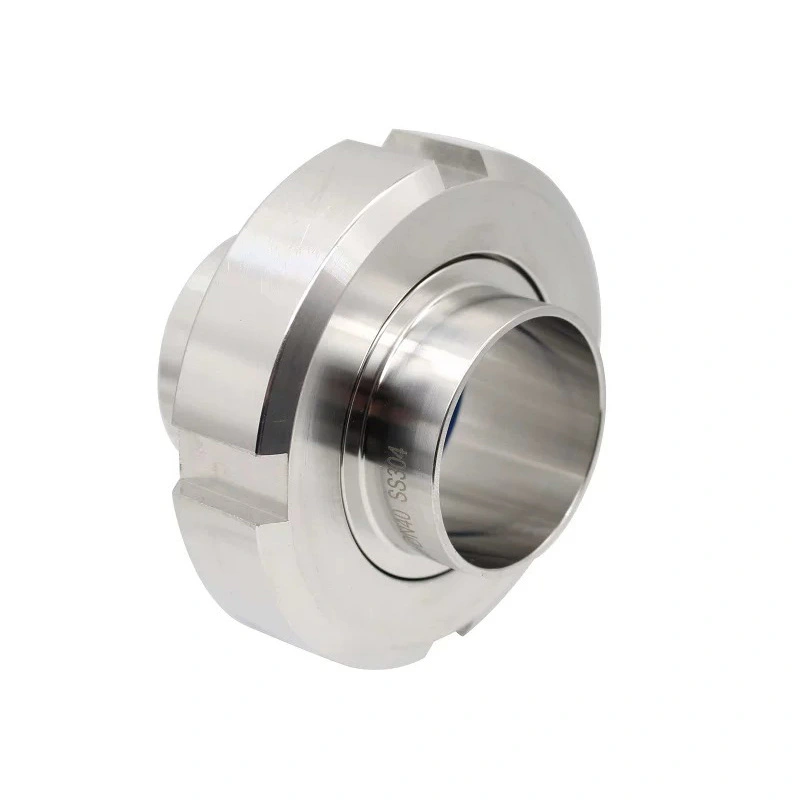

O encaixe higiênico para tubos SMS Union é fabricado em aço inoxidável SUS304 / 1.4301 ou SUS316L / 1.4404 e projetado de acordo com os requisitos de união higiênica SMS 1145. Superfícies de conexão e vedação usinadas com precisão ajudam mantém uma junta confiável enquanto a superfície interna lisa reduz a retenção do produto dentro da linha de processo.
AVM SMS Union Pipefitting é adequado para laticínios, alimentos e bebidas, cervejaria, farmacêutica, biotecnologia, cosmética, e outros sistemas higiênicos de processamento de líquidos, especialmente onde a facilidade de limpeza e a manutenção conveniente da tubulação são importantes.
A união foi projetada de acordo com os requisitos da SMS 1145 para conexões de tubulações sanitárias. A estrutura padronizada ajuda a facilitar a compatibilidade com os componentes sanitários SMS correspondentes e permite que os engenheiros construam sistemas de tubulação de processo.
O formato união é particularmente útil para tubulações que precisam ser abertas periodicamente para substituição de equipamentos, inspeção, limpeza ou modificação da linha de processo.
AVM fornece opções de materiais SUS304/1.4301 e SUS316L/1.4404.
O SUS304 é adequado para aplicações de processamento sanitário geral onde a resistência à corrosão padrão é suficiente. SUS316L oferece maior resistência à corrosão e é comumente selecionado para produtos farmacêuticos, biotecnológicos, laticínios e ambientes de processos mais exigentes.
A seleção do material deve considerar o meio do processo, os produtos químicos de limpeza, a temperatura operacional e os requisitos da indústria.

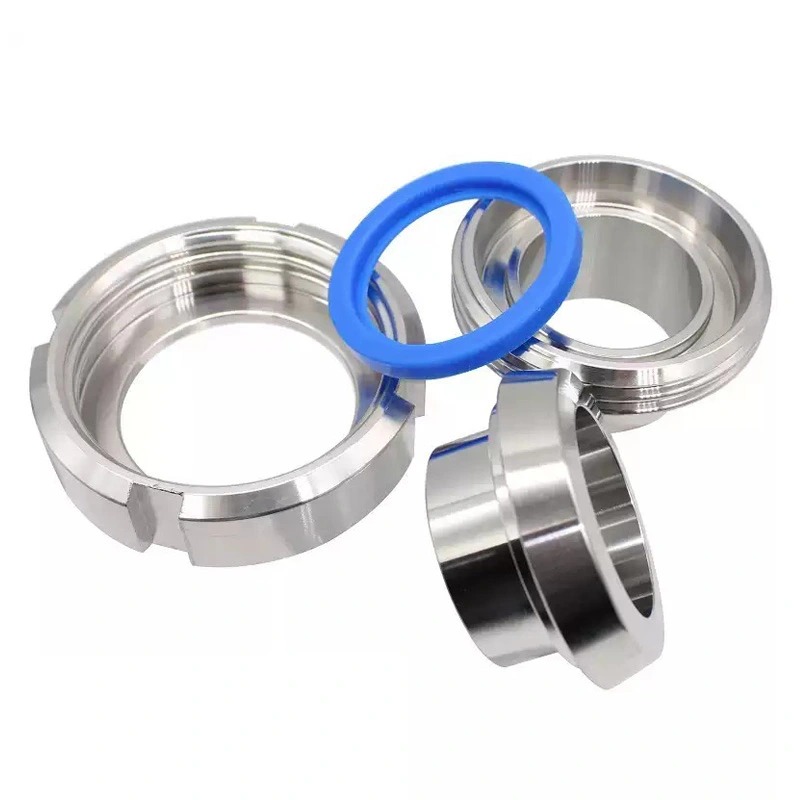

Diferentes condições de instalação requerem diferentes arranjos de conexão. AVM SMS Union Pipefitting pode ser fornecido em configurações de união roscada, união soldada e união macho/fêmea.
Isto permite que os compradores selecionem a estrutura de conexão de acordo com a tubulação existente, interface do equipamento, método de instalação e requisitos de manutenção.
A interface de vedação é uma das considerações mais importantes ao selecionar uma união sanitária. Uso de sindicatos AVM SMS superfícies de vedação usinadas com precisão e materiais de vedação sanitária compatíveis para ajudar a reduzir vazamentos durante condições normais operação.
Os materiais de vedação disponíveis incluem EPDM, FKM, PTFE e Silicone, permitindo que a configuração de vedação seja selecionada de acordo com o meio do processo e as condições operacionais.
O acabamento superficial padrão é Ra ≤ 0,8 μm. A superfície interna lisa ajuda a reduzir áreas onde os fluidos do processo podem permanecem e apoia procedimentos de limpeza em sistemas de tubulação higiênicos.
| Item | Especificação |
| Produto | Encaixe de tubo higiênico SMS Union |
| Padrão | SMS 1145 |
| Faixa de tamanho | DN10 – DN100 |
| Material | SUS304/1.4301, SUS316L/1.4404 |
| Material de vedação | EPDM/FKM/PTFE/Silicone |
| Acabamento de superfície padrão | Ra ≤ 0,8 μm |
| Tipos de conexão | União Roscada / União Soldada / União Macho-Fêmea |
| Limpeza | Compatível com CIP/SIP |
| Aplicativo | Sistemas de tubulação de processo higiênico |
A estrutura de união permite que os componentes conectados sejam separados sem cortar a tubulação. Isto é útil quando bombas, válvulas, instrumentos, tanques ou outros equipamentos de processo requerem inspeção ou substituição.
Para fábricas com manutenção regular de produção, uma conexão de união removível pode reduzir o trabalho envolvido na acessar seções individuais do sistema de tubulação.
A conexão deve ser montada usando a junta e o método de aperto corretos. O aperto excessivo deve ser evitada porque pode danificar os componentes de vedação ou afetar o desempenho da conexão.
O encaixe higiênico para tubos SMS Union pode ser incorporado em sistemas de tubulação sanitária usando limpeza CIP e SIP procedimentos, desde que o material e a vedação selecionados sejam compatíveis com os produtos químicos de limpeza, temperatura, pressão e condições de esterilização.
As conexões sanitárias precisam fornecer mais do que uma união mecânica. Sua geometria interna, estrutura de vedação, o acabamento superficial e a seleção do material influenciam a limpeza e o controle de contaminação.
O encaixe de tubo higiênico AVM SMS Union usa um caminho de fluxo interno suave e construção em aço inoxidável para reduzir retenção do produto e suporte ao processamento higiênico.
Para projetos farmacêuticos, de biotecnologia, de alimentos e de laticínios, os compradores devem avaliar a montagem completa da tubulação, incluindo tubos, conexões, juntas, válvulas, qualidade de soldagem e procedimentos de limpeza, em vez de avaliar o sindicato de forma independente.
As uniões SMS são adequadas para linhas de processamento de laticínios usadas para leite, creme, iogurte e outros produtos lácteos líquidos. O a estrutura de conexão removível é útil para equipamentos que exigem inspeção e limpeza regulares.
A união pode ser usada na produção de bebidas, processamento de alimentos líquidos, transferência de ingredientes e utilidade sanitária tubulação onde conexões laváveis são necessárias.
Em equipamentos cervejeiros, as uniões podem conectar tanques, bombas, válvulas e tubulações de processo, permitindo ao mesmo tempo selecionar componentes a serem removidos para manutenção.
A construção SUS316L e materiais de vedação compatíveis tornam a união adequada para tubulações de processos limpos usadas em instalações farmacêuticas e de biotecnologia. Os requisitos finais de material e superfície devem ser selecionados de acordo com a especificação específica do processo.
A união pode ser aplicada em linhas de processamento de líquidos sanitários para cosméticos e produtos químicos adequados onde resistência à corrosão, capacidade de limpeza e conexões de fácil manutenção são necessárias.
| Material de vedação | Consideração típica de seleção |
| EPDM | Adequado para muitas aplicações sanitárias gerais e à base de água |
| FKM | Adequado onde é necessária maior resistência química e à temperatura |
| PTFE | Adequado para requisitos exigentes de compatibilidade química |
| Silicone | Geralmente selecionado para aplicações que exigem vedação sanitária flexível |
| Base de seleção | Meio de processo, temperatura, pressão, produtos químicos de limpeza e condições de esterilização |
O material de vedação real deve ser confirmado em relação ao meio do processo e às condições operacionais antes do pedido.
A faixa disponível é DN10–DN100. O tamanho da união deve corresponder ao tubo existente ou à conexão do equipamento em vez de serem selecionados apenas de acordo com a vazão esperada.
O SUS304 é adequado para muitas aplicações sanitárias gerais, enquanto o SUS316L é normalmente preferido para maior corrosão resistência e condições de processo higiênicas mais exigentes.
As configurações rosqueadas, soldadas e macho/fêmea atendem a diferentes requisitos de instalação. Os compradores devem verificar o interface de pipeline existente antes de selecionar a união.
EPDM, FKM, PTFE e Silicone possuem diferentes características de resistência química e térmica. O selo deverá ser selecionado com base no processo real e nas condições de limpeza.
AVM fornece acessórios higiênicos para tubos SMS Union em diferentes tamanhos, tipos de aço inoxidável, configurações de conexão, e materiais de vedação para projetos de tubulações de processos higiênicos.
Ao solicitar uma cotação, os compradores podem fornecer o tamanho DN, qualidade do material, tipo de conexão, material de vedação, quantidade, acabamento superficial e aplicação.
Para projetos de laticínios, alimentos, bebidas, farmacêuticos, biotecnológicos, cosméticos e outros projetos de processos limpos, a AVM pode confirmar a configuração apropriada e a documentação técnica disponível de acordo com os requisitos específicos do pedido.
O produto foi projetado de acordo com os requisitos da união higiênica SMS 1145 e destina-se a instalações sanitárias compatíveis sistemas de tubulação de processo.
As opções de materiais padrão são SUS304/1.4301 e SUS316L/1.4404. A nota apropriada deve ser selecionada de acordo com o meio do processo e os requisitos de corrosão.
A faixa de tamanho padrão é DN10 a DN100. O tamanho necessário deve ser compatível com o tubo sanitário existente e conexão do equipamento.
As opções disponíveis incluem EPDM, FKM, PTFE e Silicone. O material correto depende do meio do processo, temperatura, pressão, produtos químicos de limpeza e condições de esterilização.
Sim. A união pode ser incorporada em sistemas sanitários compatíveis com CIP/SIP, desde que a vedação selecionada o material e o conjunto de conexão completo são adequados para as condições reais de limpeza e esterilização.
Uma conexão soldada cria uma junta de tubo permanente, enquanto uma união fornece uma conexão removível. Os sindicatos SMS são particularmente útil onde equipamentos ou seções de tubulações precisam ser inspecionados, substituídos ou desmontados regularmente.
Nem todas as aplicações farmacêuticas requerem a mesma configuração de material. No entanto, o SUS316L é comumente selecionado para ambientes de processo exigentes, higiênicos e sensíveis à corrosão. A nota final do material deve ser determinada de acordo com a especificação do processo.
O acabamento superficial padrão é Ra ≤ 0,8 μm. Se um projeto exigir uma especificação de superfície diferente, esta deverá ser confirmado com a AVM antes da produção.
O prazo de produção padrão é de 7 a 10 dias. A programação real depende da quantidade do pedido, da disponibilidade de material, especificações do produto e requisitos de personalização. Encomendas urgentes deverão ser confirmadas com a AVM antes da encomenda.
Os termos padrão são depósito de 30% e saldo de 70% antes do envio por T/T ou L/C. Pedidos de pequeno valor devem ser pagos integralmente antes da produção.
Os produtos são embalados de forma segura em caixas de papel e madeira para transporte internacional. Arranjos de embalagem pode ser confirmado de acordo com a quantidade do pedido e requisitos de envio.
