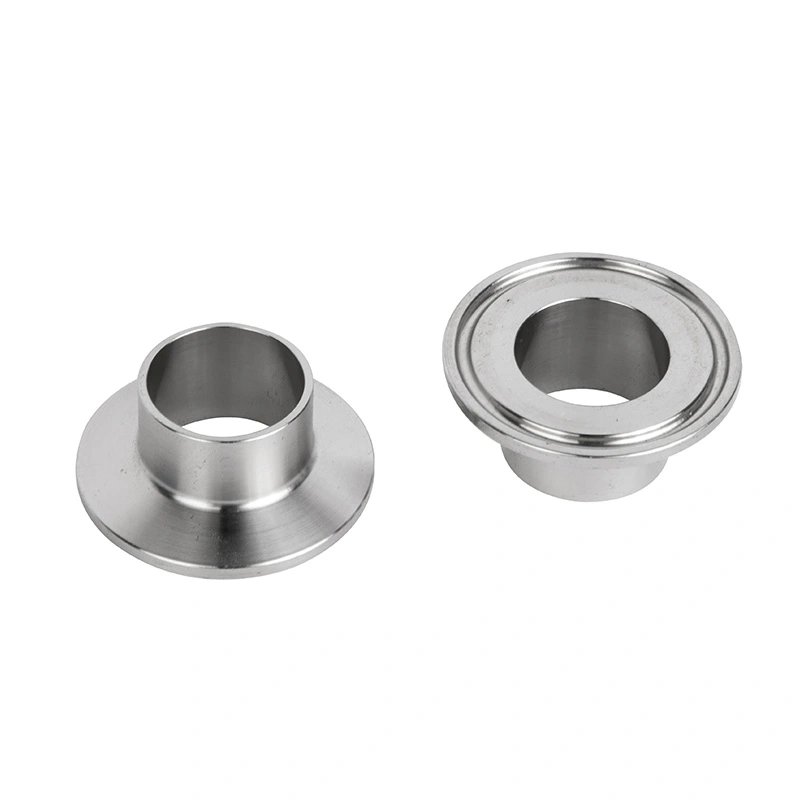

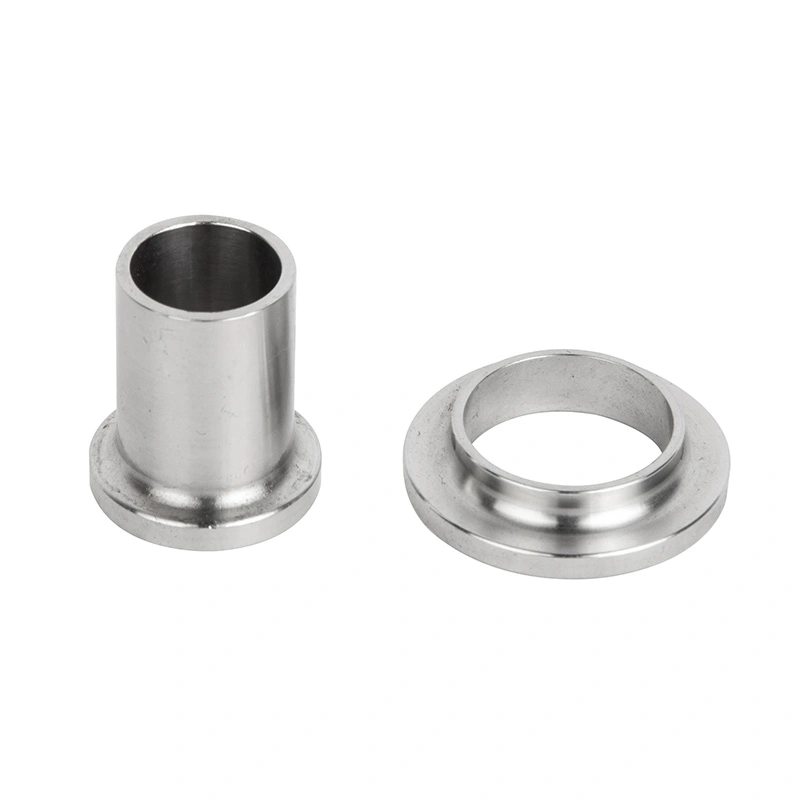

A ponteira higiênica BS 4825 é fabricada principalmente em aço inoxidável 316L (1.4404) para aplicações que exigem boa resistência à corrosão, resistência mecânica e desempenho higiênico. Uma opção de aço inoxidável 304 também é disponível para aplicações onde os requisitos de material são menos exigentes.
Projetado de acordo com BS 4825 Parte 3, o ferrolho está disponível em tamanhos de 1/2" a 8". É usinado com precisão a face de vedação e a superfície interna lisa ajudam a reduzir a retenção de produto e suportam procedimentos de limpeza CIP/SIP.
A ponteira AVM segue os requisitos dimensionais associados às anilhas higiênicas BS 4825 Parte 3. Ele é projetado para uso com conexões de braçadeira sanitária compatíveis, permitindo a conexão de equipamentos de processo e seções de tubulação e desconectado sem cortar ou soldar novamente o tubo.
Isto torna a conexão adequada para sistemas onde a inspeção regular, limpeza, substituição de componentes ou é necessária manutenção do equipamento.
O aço inoxidável 316L / 1.4404 é o material padrão para aplicações que exigem maior resistência à corrosão e desempenho higiênico. É comumente selecionado para produtos farmacêuticos, biotecnológicos, laticínios, alimentos e de alta pureza. sistemas de processo.
O aço inoxidável 304 está disponível como alternativa para aplicações adequadas onde o meio de processo e as condições ambientais não exigem a resistência adicional à corrosão do 316L.
A seleção do material deve ser baseada no meio do processo, nos produtos químicos de limpeza, na temperatura operacional e nos requisitos aplicáveis. requisitos do projeto.
A ponteira higiênica BS 4825 usa uma conexão de braçadeira sanitária que funciona com uma gaxeta e uma braçadeira compatíveis. Isto configuração permite que a conexão seja montada e desmontada de forma relativamente rápida em comparação com permanente conexões soldadas.
Para uma vedação correta, o ferrolho, a gaxeta e a braçadeira devem ser selecionados como um conjunto compatível com dimensões correspondentes.
A condição da superfície interna de uma ponteira sanitária afeta diretamente a retenção do produto e o desempenho da limpeza. AVM BS 4825 Ferrule usa uma superfície interna lisa com acabamento padrão de Ra ≤ 0,8 μm.
O furo liso reduz as áreas onde os meios do processo podem se acumular e permite uma limpeza e drenagem mais eficazes. A ponteira pode ser incorporada em sistemas de tubulação sanitária utilizando procedimentos CIP e SIP, desde que o o conjunto completo e seus componentes de vedação são adequados para as condições especificadas de limpeza e esterilização.
Para aplicações de alta pureza, os compradores podem especificar o acabamento superficial e a documentação necessários antes da produção.
A ponteira higiênica AVM BS 4825 foi projetada para sistemas de processamento sanitário onde construção higiênica, material compatibilidade, condição da superfície e capacidade de limpeza são importantes. As configurações do produto podem ser selecionadas de acordo aos requisitos associados aos Padrões Sanitários 3-A, princípios de design higiênico EHEDG e contato com alimentos da FDA requisitos materiais.
Os requisitos de conformidade aplicáveis dependem do tipo de aço inoxidável, do acabamento superficial, do material da junta e configuração completa da conexão. AVM pode confirmar a documentação aplicável de acordo com o produto específico e requisitos do projeto.
Para aplicações de processamento de alimentos e laticínios, o terminal pode ser especificado de acordo com as normas sanitárias 3-A aplicáveis. requisitos, levando em consideração superfícies lisas de contato com o produto, capacidade de limpeza e conexão higiênica projeto.
A ponteira pode ser incorporada em sistemas de tubulação projetados de acordo com os princípios de design higiênico EHEDG, particularmente para aplicações onde são necessárias baixa retenção de produto, limpeza eficaz e condições de processo higiênicas.
Para aplicações em alimentos e bebidas que envolvam contato com o produto, materiais adequados e configurações de vedação podem ser selecionado de acordo com os requisitos aplicáveis da FDA. A documentação específica da FDA deve ser confirmada de acordo com o material e a configuração da junta fornecida.
| Item | Especificação |
| Produto | Virola higiênica BS 4825 |
| Padrão | BS 4825 Parte 3 |
| Material Padrão | Aço Inox 316L/1.4404 |
| Material Opcional | Aço inoxidável 304 |
| Faixa de tamanho | 1/2" – 8" |
| Acabamento de superfície | Ra ≤ 0,8 μm |
| Tipo de conexão | Virola de fixação |
| Método de vedação | Junta Sanitária Compatível + Braçadeira |
| Limpeza | Compatível com CIP/SIP |
| Requisitos higiênicos | Configuração aplicável 3-A/EHEDG/FDA |
| Aplicativo | Sistemas de tubulação higiênicos e de alta pureza |
As dimensões a seguir abrangem tamanhos de ponteiras comuns fornecidas para aplicações em tubulações sanitárias. Os compradores devem confirmar o diâmetro externo do tubo necessário e as dimensões de conexão antes de fazer o pedido.
| diâmetro externo do tubo | Comprimento da virola | DE do flange |
| 1/2" (12,7mm) | 21,5mm | 25,4mm |
| 1" (25,4mm) | 21,5mm | 50,5mm |
| 2" (50,8mm) | 21,5mm | 64,0mm |
| 3" (76,2mm) | 21,5mm | 91,0 milímetros |
| 4" (101,6mm) | 21,5mm | 119,0 milímetros |
| 6" (152,4mm) | 28mm | 167,0 milímetros |
O ferrolho pode ser usado em linhas de processos sanitários para transferência de líquidos, conexões de equipamentos e processos limpos sistemas. Sua configuração de fixação também permite que os componentes conectados sejam removidos para inspeção e manutenção.
As aplicações típicas incluem processamento de bebidas, produção de alimentos líquidos, transferência de ingredientes e utilidade sanitária sistemas onde são necessárias resistência à corrosão e conexões de tubos limpáveis.
As virolas de aço inoxidável 316L são adequadas para leite, creme, iogurte e outros sistemas de processamento de laticínios onde a higiene conexões e limpeza frequente fazem parte da produção normal.
A ponteira higiênica BS 4825 pode ser instalada em equipamentos sanitários de fabricação de cerveja e bebidas, incluindo tubulações conexões entre tanques, bombas, válvulas e outros componentes do processo.
Para sistemas líquidos de alta pureza, a superfície interna lisa e a conexão de braçadeira sanitária ajudam a criar um ambiente lavável arranjo de tubulação. O material final, acabamento superficial, junta e procedimento de limpeza devem ser selecionados de acordo com a especificação do processo.
A ponteira deve corresponder ao diâmetro externo real do tubo e às dimensões aplicáveis da BS 4825. Tamanho nominal do tubo sozinho não deve ser usado ao solicitar componentes de reposição.
O 316L é geralmente preferido para aplicações sanitárias, farmacêuticas, de biotecnologia, laticínios e sensíveis à corrosão exigentes. aplicações. 304 pode ser considerado quando sua resistência à corrosão for suficiente para o ambiente do processo.
Um acabamento padrão Ra ≤ 0,8 μm é adequado para muitas aplicações sanitárias. Projetos com limpeza mais rigorosa requisitos podem especificar um acabamento superficial mais liso quando aplicável.
Uma ponteira sanitária requer uma junta e uma braçadeira compatíveis para formar a conexão completa. As dimensões e o material desses componentes deve ser verificado em conjunto para garantir montagem e vedação adequadas.
Os compradores devem fornecer os produtos químicos de limpeza esperados, temperatura, condições de esterilização e operação ambiente ao selecionar o terminal tubular e os componentes de vedação para sistemas CIP/SIP.
A AVM fornece ponteiras sanitárias BS 4825 para projetos de tubulações higiênicas que exigem diferentes tamanhos, classes de materiais, acabamentos de superfície e configurações de conexão.
Para cotação e confirmação técnica, os compradores podem fornecer o diâmetro externo do tubo, qualidade do material, quantidade, acabamento superficial, exigência de junta e aplicação.
Para projetos farmacêuticos, de biotecnologia, de alimentos, de laticínios, de bebidas e de alta pureza, a AVM pode confirmar os requisitos aplicáveis configuração do produto e documentação técnica disponível de acordo com os requisitos específicos do pedido.
A ponteira foi projetada de acordo com os requisitos da BS 4825 Parte 3 para anilhas higiênicas e destina-se a aplicações compatíveis sistemas de tubulação de braçadeira sanitária.
O material padrão é aço inoxidável 316L/1.4404. O aço inoxidável 304 também pode ser fornecido para aplicações.
A faixa de tamanho fornecida é de 1/2" a 8". Os tamanhos comuns incluem 1/2", 1", 2", 3", 4" e 6". As dimensões exatas devem ser confirmado em relação ao padrão de tubo exigido antes de fazer o pedido.
Sim. O ferrolho pode ser usado em sistemas de tubulação sanitária farmacêutica e biotecnológica quando o material selecionado, o acabamento superficial, a gaxeta e a configuração completa do sistema atendem aos requisitos de higiene do projeto.
A ponteira pode ser configurada de acordo com os requisitos aplicáveis 3-A, EHEDG e relacionados à FDA. A conformidade exata e a documentação dependem do material, acabamento superficial, gaxeta e configuração específica do produto. Os compradores devem confirme a documentação necessária com a AVM antes de fazer o pedido.
O acabamento superficial padrão é Ra ≤ 0,8 μm. Se o projeto exigir uma especificação de superfície diferente, os compradores deverão indique o acabamento desejado ao solicitar um orçamento.
Sim. A ponteira pode ser incorporada em sistemas de tubulação sanitária compatíveis com CIP/SIP. A conexão completa o conjunto, incluindo a junta e a braçadeira, deve ser adequado às condições reais de limpeza e esterilização.
A ponteira é o componente de conexão do tubo. Uma braçadeira e junta compatíveis podem ser especificadas de acordo com o projeto requisitos. Os compradores devem confirmar se necessitam de um terminal individual ou de um conjunto de conexão completo.
O aço inoxidável 316L é geralmente recomendado para maior resistência à corrosão e aplicações higiênicas exigentes. O aço inoxidável 304 pode ser usado onde o meio do processo e o ambiente operacional são compatíveis com seu material propriedades.
