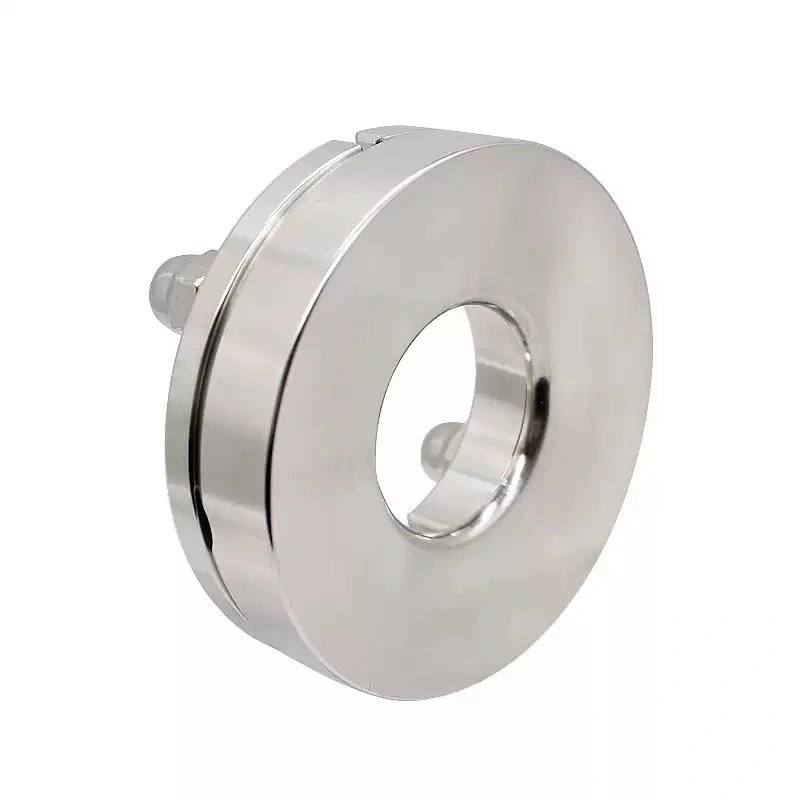

Fabricado em aço inoxidável SUS316, o flange do tanque de aço inoxidável estéril oferece resistência à corrosão e estabilidade mecânica para ambientes de processamento higiênicos. A interface estéril NA e a conexão do grampo TC permitem componentes sanitários compatíveis sejam instalados, removidos, inspecionados e mantidos de forma eficiente.
O flange é adequado para alimentos e bebidas, laticínios, biofarmacêuticos, semicondutores, eletrônicos, salas limpas e sistemas de processamento de alta pureza. Sua estrutura de drenagem ajuda a reduzir o acúmulo de líquido ao redor da ranhura de montagem, enquanto a estrutura de conexão higiênica suporta uma instalação lavável e estável.
O flange do tanque de aço inoxidável estéril AVM fornece uma interface higiênica dedicada entre o tanque e o montado equipamentos de processo. Ele pode ser usado para sensores de temperatura, sensores de nível, válvulas de amostragem, equipamentos de fixação TC e outros instrumentos sanitários compatíveis. Dependendo do projeto do tanque, o flange pode ser posicionado na parte superior do tanque, fundo ou parede lateral.
O produto é fabricado em aço inoxidável SUS316, proporcionando resistência à corrosão e estabilidade mecânica para ambientes expostos à umidade, procedimentos de limpeza e fluidos de processo. A construção em aço inoxidável é adequado para aplicações onde a limpeza do equipamento e a pureza do processo são importantes.

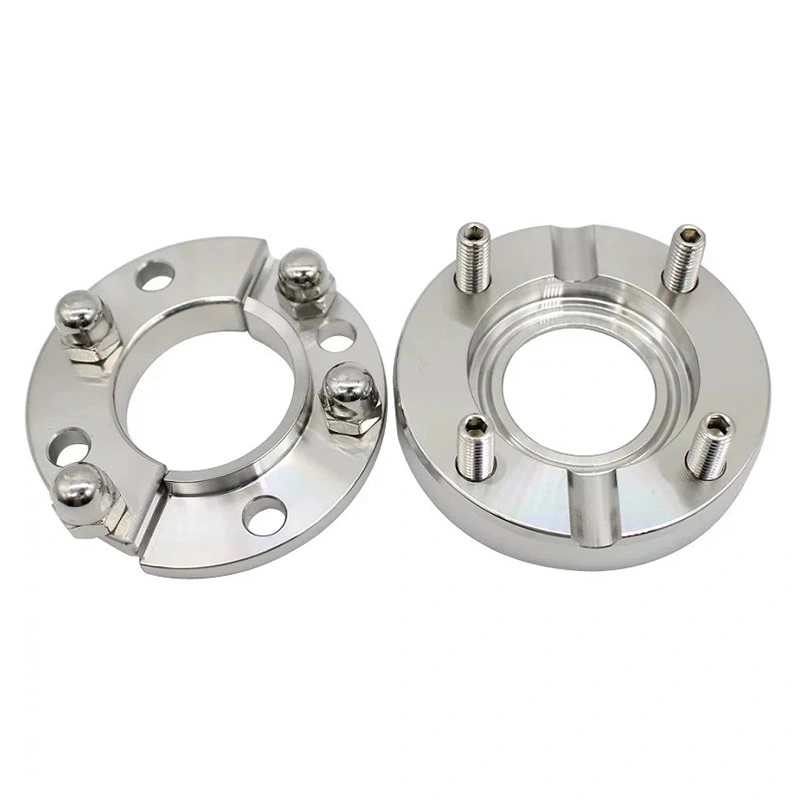

O flange incorpora um orifício de drenagem na ranhura de montagem para ajudar a remover condensação, líquido residual e impurezas da área de interface. Esta estrutura ajuda a reduzir o acúmulo de líquidos, mantém a área de montagem mais limpa, e reduzir os riscos de corrosão relacionados à umidade durante a operação.
As superfícies de conexão são projetadas para equipamentos de processo sanitário, com estrutura lisa destinada a reduzir áreas onde os contaminantes podem se acumular. A distância da superfície fixa foi projetada para permanecer próxima da correspondente distância da superfície de contato, ajudando a fornecer uma conexão estável entre o flange e o equipamento compatível.
O flange do tanque de aço inoxidável estéril AVM foi projetado para sistemas que usam CIP (Clean-in-Place) e SIP Procedimentos (esterilizar no local). Sua construção em aço inoxidável e estrutura higiênica permitem que seja incorporado em equipamentos de processo onde a limpeza e a esterilização fazem parte da rotina de produção.
A temperatura real do CIP/SIP, a pressão, a concentração química e a duração da esterilização devem ser avaliadas de acordo com o sistema completo instalado e componentes conectados.

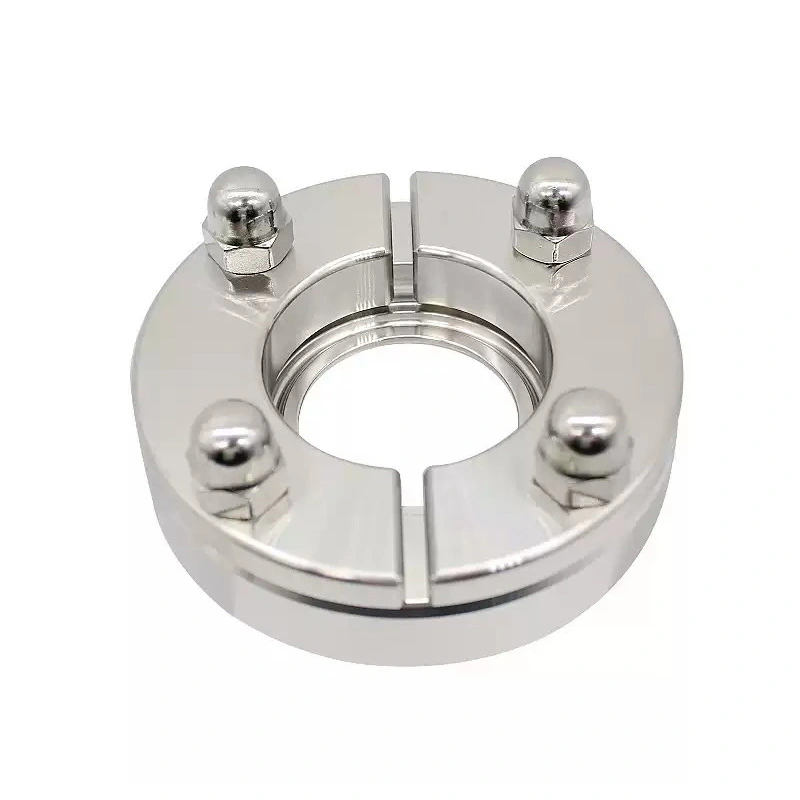

A interface estéril NA / conexão de braçadeira TC fornece uma interface de montagem prática para instalações sanitárias compatíveis equipamento. A conexão de braçadeira permite que os componentes do processo sejam instalados e removidos de forma eficiente para inspeção, calibração, substituição ou manutenção.
O flange pode ser usado para montar sensores, equipamentos de amostragem e componentes de processos sanitários em tanques usados para bebidas, ingredientes alimentares e processamento de alimentos líquidos.
É adequado para tanques higiênicos e recipientes de processo usados para leite, ingredientes lácteos e outros laticínios líquidos. produtos onde são necessárias conexões de tanque limpáveis.
O flange pode ser incorporado em tanques e recipientes sanitários para monitoramento de processos e aplicações de amostragem onde o controle de contaminação e a facilidade de limpeza são importantes.
É adequado para equipamentos de processo de alta pureza que exigem construção em aço inoxidável e conexão controlada interfaces.
O produto pode ser usado como interface de montagem para instrumentos sanitários compatíveis e equipamentos de tanques em ambientes controlados. ambientes de produção.

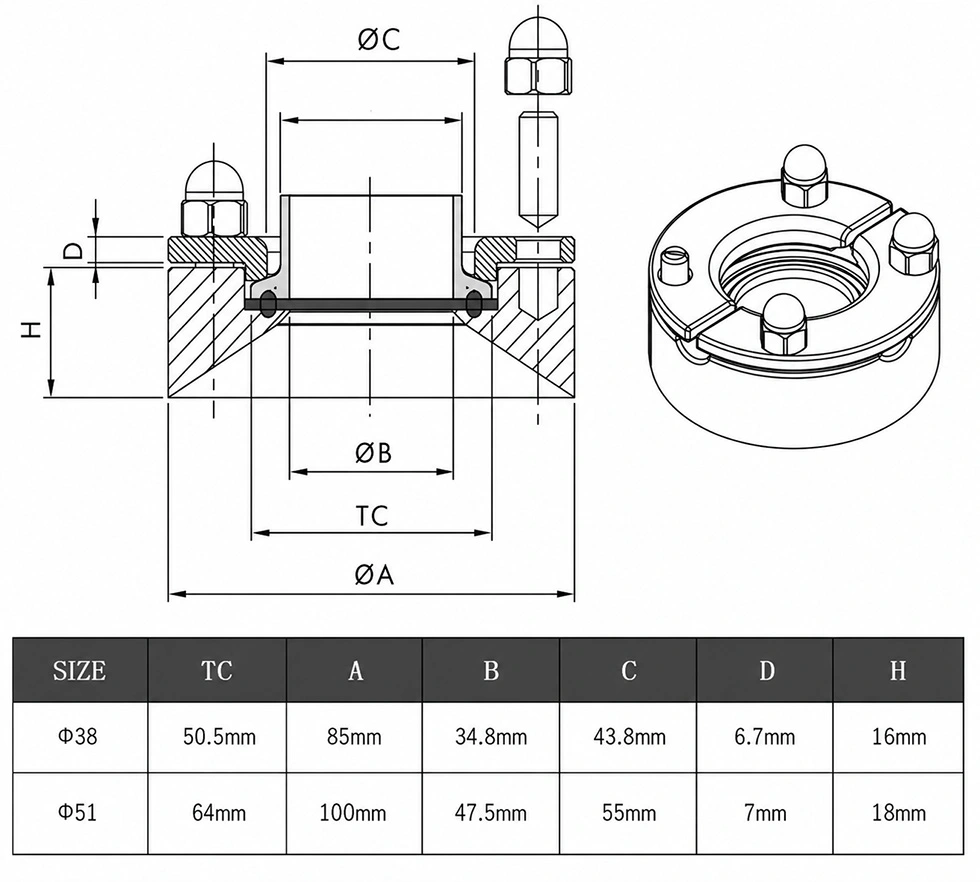

| Item | Especificação |
| Material | SUS316 de aço inoxidável |
| Interface | Interface estéril NA / conexão de braçadeira TC |
| Tipo de conexão | Conexão de montagem de tanque higiênico |
| Posição de instalação | Parte superior do tanque/fundo do tanque/parede lateral do tanque |
| Aplicativo | Instalação do sensor, instalação da válvula de amostragem, conexão do equipamento do tanque |
| Limpeza | Compatível com CIP/SIP |
| Drenagem | Orifício de drenagem embutido |
Para projetos de processamento sanitário aplicáveis, a configuração do produto pode ser especificada de acordo com 3-A Sanitary Requisitos de padrões. Os compradores devem confirmar o escopo e a documentação da certificação 3-A necessária de acordo com o aplicativo real e a configuração solicitada.
Para equipamentos higiênicos usados em ambientes de processamento alimentício, laticínios, farmacêuticos e outros ambientes de processamento limpo, os requisitos relevantes a configuração pode ser avaliada em relação aos requisitos de projeto higiênico do EHEDG. A certificação aplicável deve ser confirmado para a configuração específica do produto.
Os materiais e componentes de vedação podem ser especificados de acordo com os requisitos aplicáveis da FDA, ajudando a atender requisitos de contato com materiais para aplicações de processamento sanitário. A documentação exata da FDA deve ser confirmada de acordo com o material e configuração selecionados.
Para a seleção do flange do tanque, a compatibilidade da conexão é mais importante do que simplesmente escolher um tamanho nominal. Compradores deve confirmar a posição de instalação do tanque, especificação da interface NA, tamanho da conexão da braçadeira TC, conectado modelo do sensor ou válvula de amostragem, grau de aço inoxidável, requisitos de vedação, condições CIP/SIP e requisitos documentação de certificação antes de fazer o pedido.
Fornecer o desenho do tanque ou as especificações do equipamento conectado pode ajudar a AVM a determinar o flange apropriado configuração.
Uma estrutura de instalação típica é Tanque Sanitário → Flange do Tanque → Conexão de Grampo TC → Sensor ou Válvula de Amostragem. Este arranjo fornece um ponto de montagem dedicado enquanto permite que o componente conectado seja removido para inspeção, limpeza, calibração ou substituição.
É usado principalmente para instalar sensores de temperatura, sensores de nível, válvulas de amostragem e sanitários TC compatíveis. equipamentos em tanques e vasos de processo.
Pode ser configurado para instalação na parte superior, inferior ou na parede lateral de um tanque sanitário, dependendo do tanque requisitos de estrutura e equipamentos de processo.
O material padrão é o aço inoxidável SUS316. Se um tipo específico de aço inoxidável ou documentação de material for necessário, os compradores devem confirmá-lo ao solicitar um orçamento.
Sim. O flange foi projetado para sistemas que utilizam processos de limpeza ou esterilização CIP e SIP. Operação real os parâmetros devem ser avaliados de acordo com o sistema completo.
O produto pode ser configurado e documentado de acordo com as normas sanitárias aplicáveis 3-A, EHEDG e FDA. requisitos. A documentação de certificação e conformidade depende do material real, dos componentes de vedação, do produto configuração e aplicação, portanto os compradores devem confirmar a documentação necessária antes de fazer o pedido.
O orifício de drenagem integrado ajuda a remover condensação, líquido residual e impurezas da ranhura de montagem, reduzindo retenção de líquidos ao redor da área de conexão.
O produto utiliza uma interface estéril NA com uma conexão de braçadeira TC para equipamentos de tanques sanitários compatíveis.
Nosso prazo de produção padrão é de 7 a 10 dias. O prazo de entrega real depende da quantidade do pedido, produto configuração e disponibilidade de material. Para necessidades urgentes, contacte a AVM para confirmar a produção disponível cronograma.
Aceitamos um depósito de 30%, com os restantes 70% pagos antes do envio via T/T ou L/C. Encomendas de pequeno valor devem ser pago integralmente antes da produção.
O produto é embalado de forma segura em caixas de papel e madeira para reduzir o risco de danos durante o transporte.
