Seu corpo de aço inoxidável de duas peças está disponível em SUS304 ou SUS316L, com superfícies molhadas polidas sanitárias e Opções de vedação à base de PTFE. A esfera de porta completa mantém a passagem do fluxo interno próxima ao diâmetro da tubulação, reduzindo a restrição de fluxo e a turbulência durante a transferência contínua de líquido. O furo completo pneumático manual sanitário A válvula esfera de 2 peças pode ser fornecida com uma alça manual ou atuador pneumático e é adequada para alimentos e bebidas, laticínios, produtos farmacêuticos, biotecnologia, cosméticos e processamento de química fina.
A esfera de passagem completa utiliza um furo projetado para fornecer uma grande passagem de fluxo através da válvula. Quando totalmente aberto, o furo alinha-se com a tubulação, permitindo que a mídia do processo passe com obstrução mínima.
Isto torna a válvula particularmente adequada para sistemas onde a manutenção da capacidade de fluxo é mais importante do que usar um válvula de estrangulamento.
Como a passagem aberta da esfera não estreita significativamente o caminho do fluxo, a válvula pode reduzir a perda de pressão em comparação com projetos de válvula de porta restrita.
Isto pode ser valioso para linhas de transferência, sistemas de utilidades sanitárias e equipamentos de processo onde a manutenção disponível a pressão da bomba é importante.
O caminho direto do fluxo ajuda a minimizar mudanças desnecessárias na direção do fluxo. Combinado com interior polido superfícies, isso suporta uma transferência de mídia mais limpa e reduz áreas onde resíduos de produto podem permanecer.

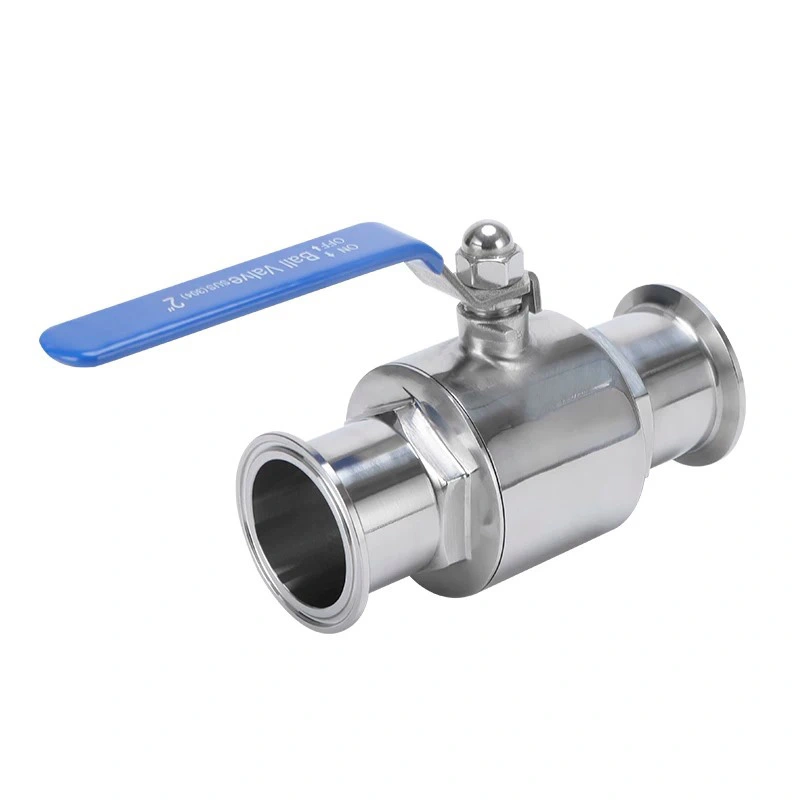

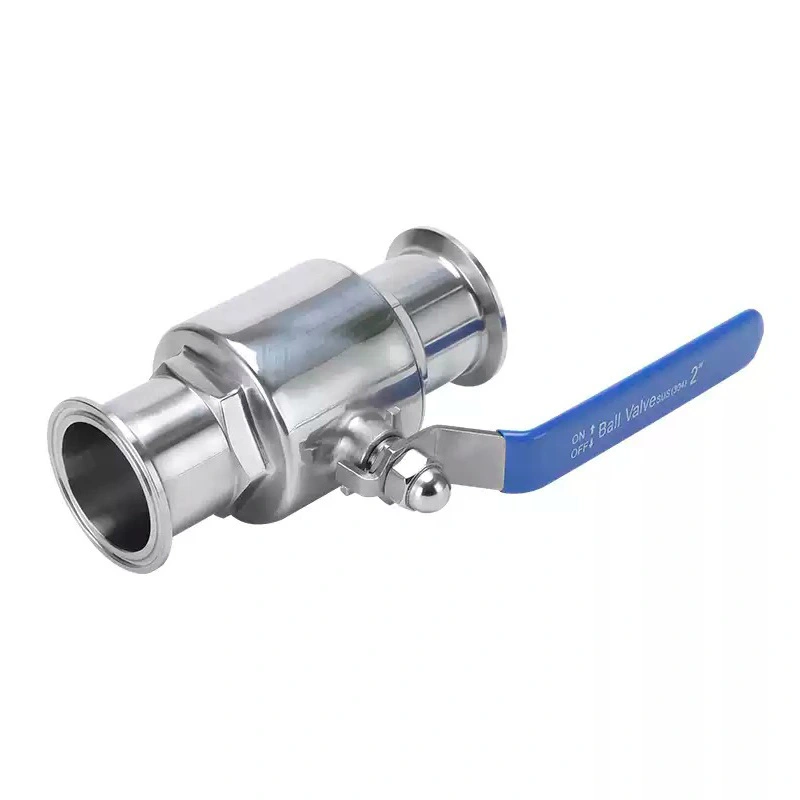

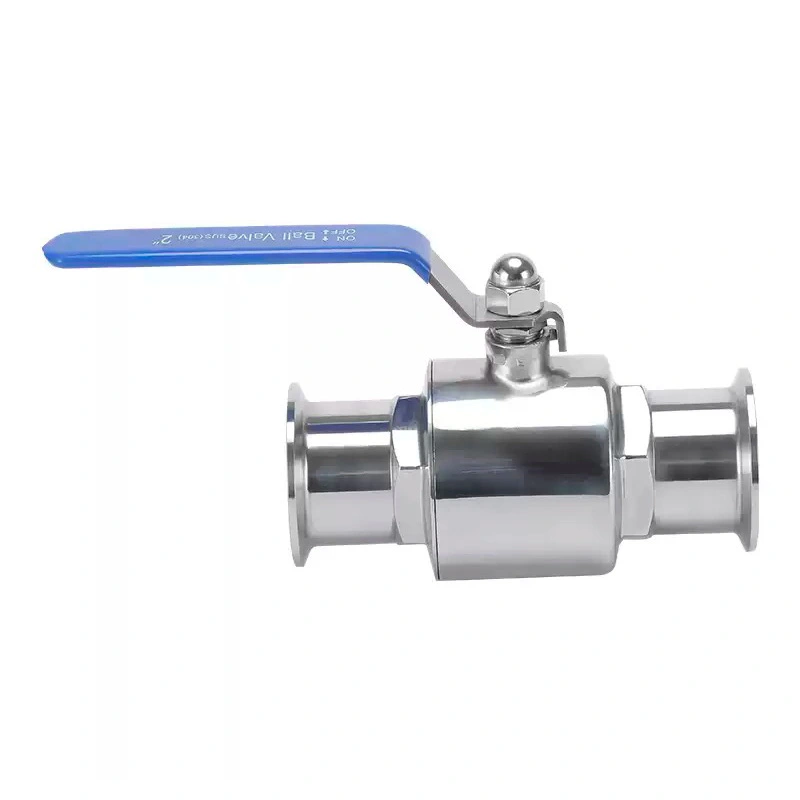

A válvula esférica pneumática manual sanitária de passagem total de 2 peças usa um corpo de aço inoxidável de duas peças incorporando o esfera, haste, sedes e conjunto de vedação. Esta construção fornece uma solução compacta para tubulações sanitárias instalação.
O SUS304 oferece uma opção econômica de aço inoxidável para aplicações sanitárias compatíveis, enquanto o SUS316L é melhor adequado para ambientes exigentes de contato com produtos que exigem maior resistência à corrosão.
A estrutura de duas peças permite que o pessoal de manutenção acesse os componentes internos de vedação durante a inspeção ou a substituição é necessária, ajudando a simplificar o trabalho de manutenção.
A válvula pode ser fornecida com conexões Tri-Clamp, solda de topo, roscadas ou flangeadas para combinar com diferentes instalações sanitárias. projetos de dutos.
Os padrões disponíveis incluem DIN, ISO, SMS, IDF, 3-A, RJT e ASME BPE.
A válvula opera girando a esfera em 90°. Quando o furo se alinha com a tubulação, a válvula está aberta; depois uma rotação de 90°, a seção sólida da esfera bloqueia a passagem do fluxo.
Este princípio de funcionamento simples proporciona uma comutação rápida entre as posições aberta e fechada.
Uma alavanca manual fornece controle local direto para sistemas onde a atuação automatizada é desnecessária ou onde os operadores requerem uma simples substituição mecânica.
Um atuador pneumático converte o ar comprimido em movimento de um quarto de volta, proporcionando movimentos mais rápidos e repetíveis. operação para linhas de produção automatizadas.
AVM pode configurar a válvula com atuadores pneumáticos de dupla ação ou retorno por mola, permitindo que os compradores selecionem um modo de operação com base em sua estratégia de controle e requisitos de posição de falha.
O acabamento superficial interno padrão é Ra ≤0,8 μm, com acabamento opcional Ra ≤0,4 μm para aplicações que exigem maior nível de suavidade da superfície.
A construção sanitária foi projetada para reduzir espaços internos desnecessários que poderiam reter resíduos de produtos ou fluidos de limpeza.
Isto é particularmente importante para aplicações que envolvem trocas frequentes de produtos ou requisitos rigorosos de higiene.
A válvula pode ser incorporada em sistemas CIP e SIP, permitindo procedimentos de limpeza e esterilização realizado sem remover rotineiramente a válvula da tubulação.
As sedes de PTFE fornecem a interface de vedação primária ao redor da esfera e são projetadas para fechamento confiável durante ciclos repetidos de abertura e fechamento.
Dependendo dos requisitos do processo, a AVM pode fornecer opções de vedação em PTFE, EPDM e silicone.
A vedação apropriada deve ser selecionada de acordo com o meio do processo, temperatura, produtos químicos de limpeza e requisitos de esterilização.
A configuração de esfera e sede foi projetada para fornecer fechamento hermético quando a válvula está totalmente fechada, ajudando a evitar vazamento indesejado de mídia de processo entre ciclos operacionais.
| Item | Especificação |
| Nome do produto | Válvula de esfera pneumática manual sanitária de passagem total de 2 peças |
| Marca | AVM |
| Tipo de válvula | Válvula de esfera sanitária de porta completa |
| Material do corpo | SUS304/SUS316L |
| Material do assento | PTFE, EPDM, Silicone |
| Operação | Manual / Pneumático |
| Atuador Pneumático | Dupla ação/retorno por mola |
| Pressão de Trabalho | Máximo 10 barras |
| Temperatura operacional | -20°C a +150°C, dependendo do material do assento |
| Acabamento de superfície | Ra ≤0,8 μm Padrão; Ra ≤0,4 μm Opcional |
| Conexão | Tri-Clamp, solda de topo, roscado, flangeado |
| Padrões | DIN, ISO, SMS, IDF, 3-A, RJT, ASME BPE |
| Acessórios opcionais | Válvula solenóide, caixa de interruptor de limite, posicionador, regulador de filtro de ar, acionamento manual, acessórios NAMUR |

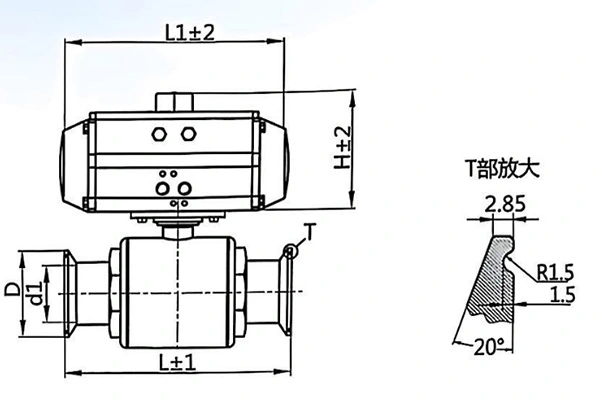

| Tamanho | d | B | L | K | H | W |
| 0,75" | 15.8 | 54 | 108 | 50.5 | 52 | 133 |
| 1" | 22.1 | 56 | 112 | 50.5 | 56 | 133 |
| 1,5" | 34.8 | 68 | 136 | 50.5 | 74 | 140 |
| 2" | 47.5 | 81 | 162 | 64 | 81.5 | 163 |
| 2,5" | 60.2 | 89 | 178 | 77.5 | 96 | 180 |
| 3" | 72.9 | 100 | 200 | 91 | 110 | 182 |
| 4" | 97.4 | 115 | 230 | 119 | 140 | 195 |
| Tamanho | d | D | L | Modelo de cilindro |
| 1/2" | 10 | 25.5 | 75 | AT52 |
| 3/4" | 17 | 50.5 | 100 | AT52 |
| 1" | 22 | 50.5 | 120 | AT52 |
| 1 1/4" | 28 | 50.5 | 130 | AT52 |
| 1 1/2" | 35 | 50.5 | 140 | AT52 |
| 1 3/4" | 42 | 64 | 150 | AT63 |
| 2" | 47.5 | 64 | 164 | AT63 |
| 2 1/4" | 53 | 77.5 | 164 | AT75 |
| 2 1/2" | 60 | 77.5 | 190 | AT75 |
| 3" | 67 | 91 | 210 | AT83 |
| 3 1/2" | 86 | 106 | 230 | AT83 |
| 4" | 100 | 119 | 260 | AT83 |
Uma válvula solenóide pode controlar o fornecimento de ar pneumático, permitindo que a válvula esférica responda aos sinais elétricos de um sistema de controle automatizado.
A caixa de chave limitadora fornece feedback de posição aberta/fechada, ajudando os operadores ou sistemas PLC a confirmar a posição real. estado da válvula.
Um posicionador pode ser selecionado para aplicações que exigem posicionamento do atuador e monitoramento de processo mais controlados.
Um regulador de filtro de ar ajuda a fornecer ar comprimido mais limpo e adequadamente regulado ao atuador pneumático, apoiando a operação estável.
Uma substituição manual fornece um método operacional adicional onde a operação local da válvula é necessária durante comissionamento, manutenção ou interrupção do sistema de controle.
A válvula pode ser usada em aplicações higiênicas compatíveis, como sistemas de água purificada, sistemas WFI, líquidos estéreis transferência, preparação de buffer, sistemas de biorreatores e skids CIP/SIP.
Para instalações relacionadas às BPF, a configuração final da válvula deve ser selecionada de acordo com as especificações aplicáveis do projeto. requisitos higiénicos e regulamentares.
As aplicações incluem cultura celular, fermentação, processamento biofarmacêutico, skids de processos estéreis e distribuição de líquido de processo.
O projeto de passagem total é particularmente útil quando é necessária uma transferência eficiente de líquidos de processo.
A válvula pode ser instalada em sistemas de transferência de laticínios, leite, sucos, bebidas, cervejarias e ingredientes alimentícios onde são necessários fechamento higiênico e baixa resistência ao fluxo.
As aplicações adequadas incluem loções, xampus, cremes e outros sistemas de transferência de líquidos cosméticos compatíveis.
Para aplicações compatíveis de alta pureza e produtos químicos finos, a válvula fornece construção em aço inoxidável, estanque desligamento e opções de conexão flexíveis.
Se o processo exigir alto fluxo com perda mínima de pressão, a configuração de furo total é uma seleção importante fator.
Escolha SUS304 ou SUS316L de acordo com o meio do processo, condições de corrosão, produtos químicos de limpeza e requisitos de contato do produto.
PTFE, EPDM ou Silicone devem ser selecionados com base na temperatura real do processo, meio, produtos químicos CIP e SIP condições.
Escolha operação manual para controle local ou operação pneumática quando a comutação rápida, repetível e automatizada for necessária. necessário.
Confirme a conexão Tri-Clamp necessária, soldada, rosqueada ou flangeada juntamente com a norma DIN, ISO, SMS, Padrão IDF, 3-A, RJT ou ASME BPE.
Para linhas automatizadas, especifique se válvulas solenóides, feedback de posição, posicionadores, reguladores de filtro de ar, NAMUR acessórios ou substituições manuais são necessárias.
O design de passagem total torna esta válvula particularmente adequada para compradores preocupados com a perda de pressão e manutenção transferência eficiente de mídia de processo.
Uma plataforma de válvula pode ser configurada para operação manual simples ou controle pneumático automatizado, permitindo equipamentos para se adaptar a diferentes ambientes de produção.
O corpo de duas peças proporciona uma construção simples para inspeção e manutenção de vedação interna componentes.
Superfícies molhadas polidas, espaço morto minimizado, conexões sanitárias e compatibilidade CIP/SIP tornam a válvula adequado para aplicações onde a limpeza é uma prioridade de compra.
Uma válvula de esfera sanitária de passagem total possui uma passagem de esfera projetada para corresponder perfeitamente ao diâmetro interno da tubulação. Quando totalmente aberto, fornece um caminho de fluxo relativamente irrestrito, ajudando a reduzir a perda de pressão e a turbulência.
A construção em duas peças proporciona um corpo de válvula compacto e acesso prático aos componentes internos para inspeção e manutenção.
Sim. AVM oferece operação manual do punho, bem como configurações pneumáticas com dupla ação ou retorno por mola atuadores.
A pressão máxima de trabalho especificada é de 10 bar. A capacidade de pressão real deve ser confirmada de acordo com o tamanho, material, assento e condições operacionais selecionados.
A faixa de operação especificada é de -20°C a +150°C, dependendo da sede e dos materiais de vedação selecionados.
Sim. A construção sanitária foi projetada para integração em sistemas de limpeza CIP e SIP. O real as condições de esterilização devem ser confirmadas de acordo com os materiais de vedação selecionados.
O acabamento superficial padrão é Ra ≤0,8 μm, com acabamento opcional Ra ≤0,4 μm para aplicações que exigem um acabamento mais liso superfície interna.
As aplicações típicas incluem produtos farmacêuticos, biotecnologia, alimentos, bebidas, laticínios, cervejarias, cosméticos e produtos compatíveis. processamento químico fino.
O prazo de produção padrão é de 2 a 4 semanas, dependendo da quantidade do pedido, configuração da válvula, especificações e disponibilidade de materiais. Os compradores com necessidades urgentes devem confirmar o cronograma de produção mais antigo disponível com AVM.
As condições de pagamento padrão são depósito de 30% com os 70% restantes pagos antes do envio por T/T ou L/C. Para pequeno valor pedidos, o pagamento integral pode ser exigido antes da produção.
As válvulas são embaladas de forma segura usando papel adequado e caixas de madeira para proteger o equipamento durante Transporte e reduzir o risco de danos antes da entrega.
Se o seu processo requer alta capacidade de vazão, baixa perda de pressão, fechamento rápido e construção higiênica, o AVM A válvula esférica pneumática manual sanitária de passagem total de 2 peças fornece uma solução flexível para operação manual e dutos sanitários automatizados.
Forneça à AVM o tamanho da sua válvula, meio do processo, pressão de trabalho, temperatura operacional, padrão de conexão, sede material e método operacional para selecionar a configuração apropriada para sua aplicação.
