Ao contrário das válvulas de diafragma bidirecionais padrão que fornecem apenas controle liga/desliga simples, a configuração de três vias permite operadores para desviar, combinar ou selecionar o fluxo do processo entre diferentes pipelines. O diafragma cria um completo barreira entre o meio do processo e o mecanismo operacional, ajudando a evitar contaminação e vazamento externo enquanto suportando limpeza CIP e SIP confiável.

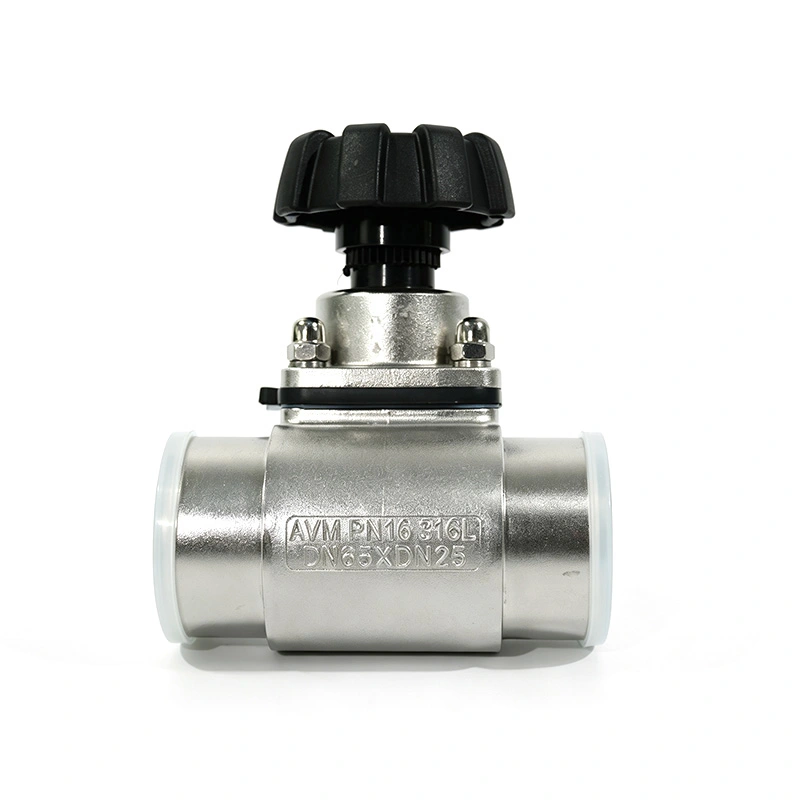

A Válvula Sanitária de Diafragma de 3 Vias é fabricada em aço inoxidável 316L com acabamento liso e eletropolido superfícies de contato com o produto e pode ser equipado com atuação manual ou pneumática para diferentes controles de processo requisitos.
A estrutura de três portas permite que a válvula AVM gerencie múltiplas rotas de processo a partir de um único conjunto de válvula. Dependendo da configuração do corpo selecionada e da posição de operação, a válvula pode direcionar o fluido de uma entrada para saída ou combinar fluxo de diferentes linhas em uma saída comum.
Esta configuração é particularmente útil quando os sistemas de produção exigem seleção frequente de ingredientes, meios transferência, troca de tubulação ou troca de lote sem instalar várias válvulas de corte individuais.

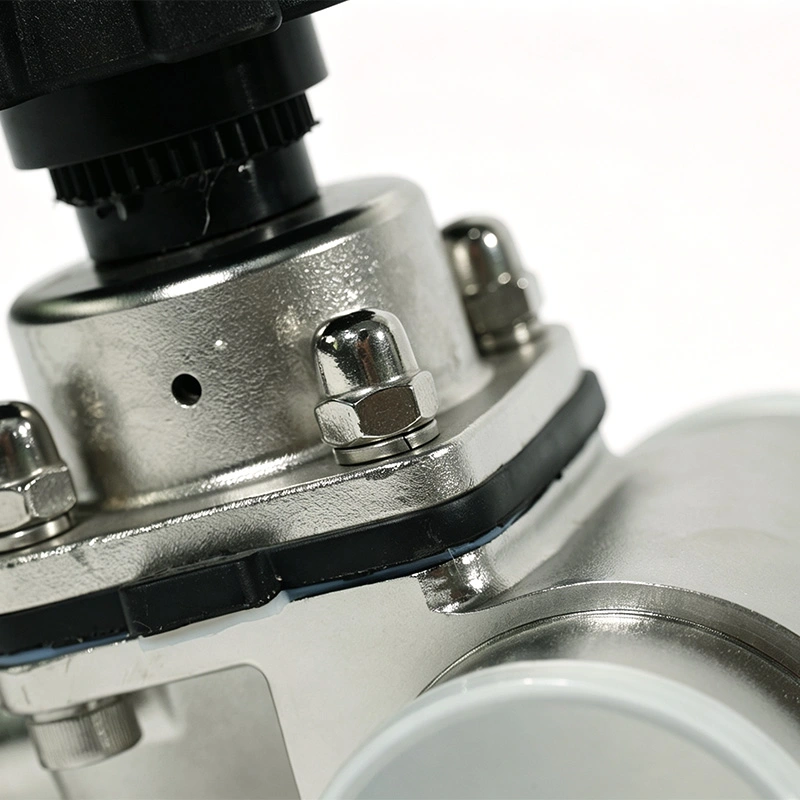

O diafragma flexível separa o fluido do processo da haste da válvula e do atuador, criando um barreira de vedação resistente à contaminação. Este design elimina a necessidade de vedação convencional ao redor da haste e ajuda a evitar vazamentos no processo durante operações repetidas de comutação.
A geometria interna lisa também reduz as áreas onde o líquido pode permanecer preso, facilitando a limpeza e melhor recuperação do produto.

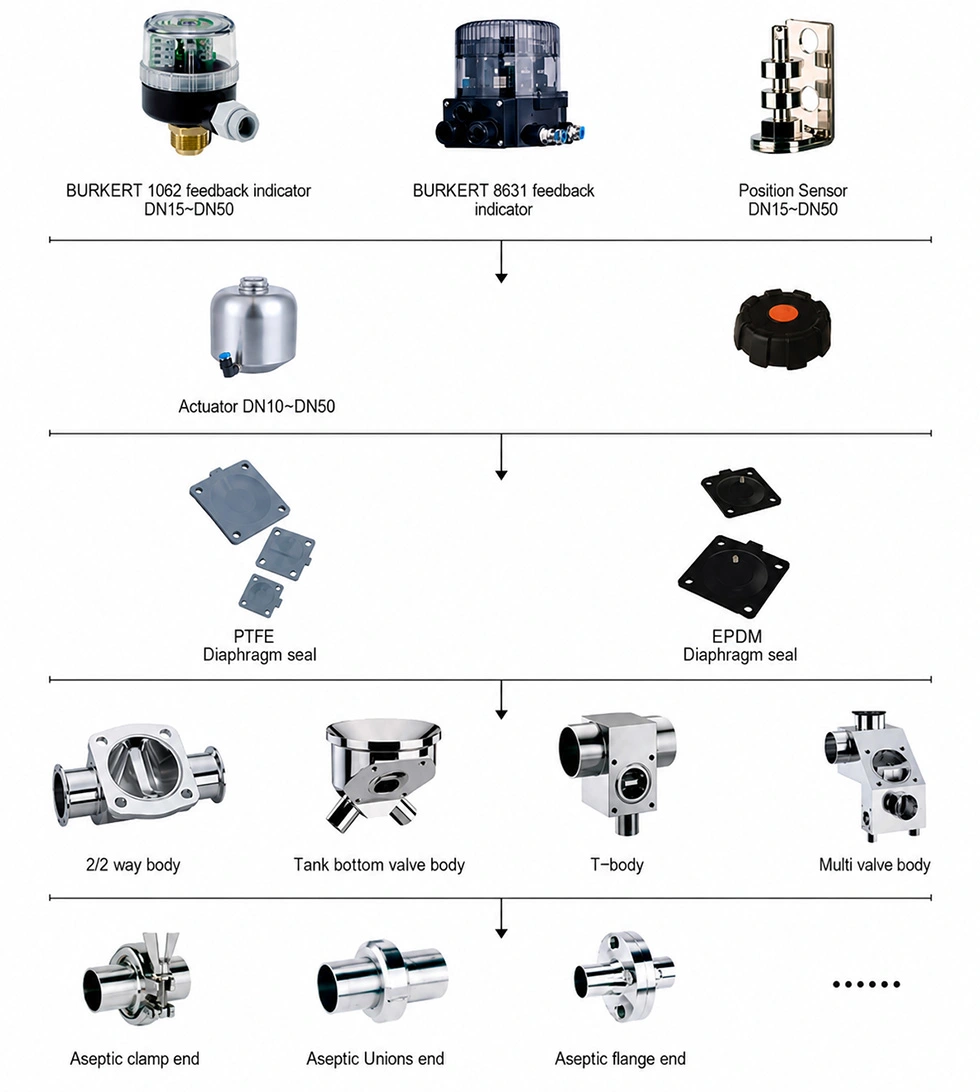

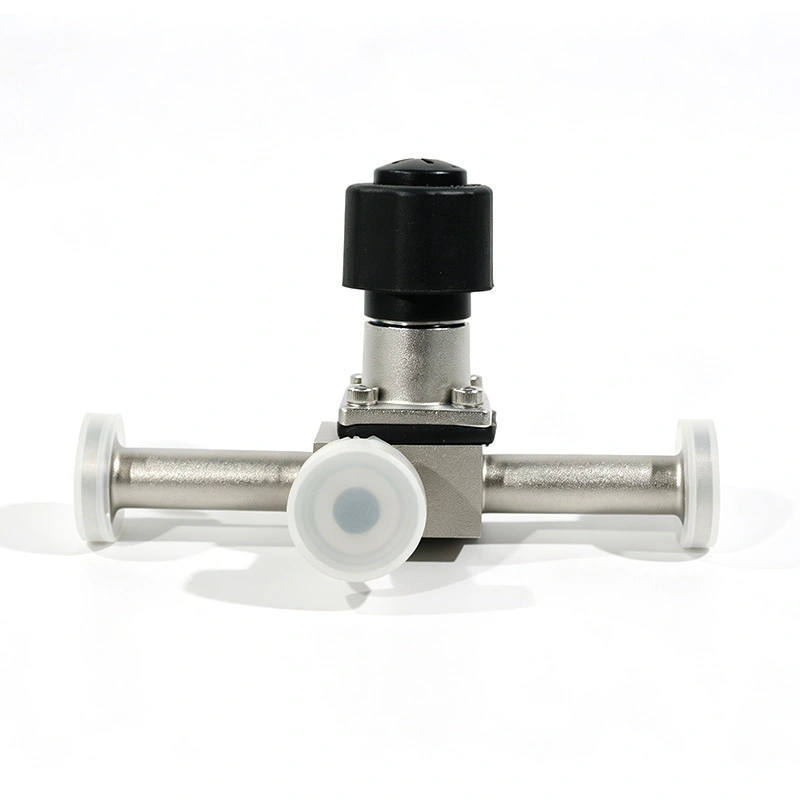

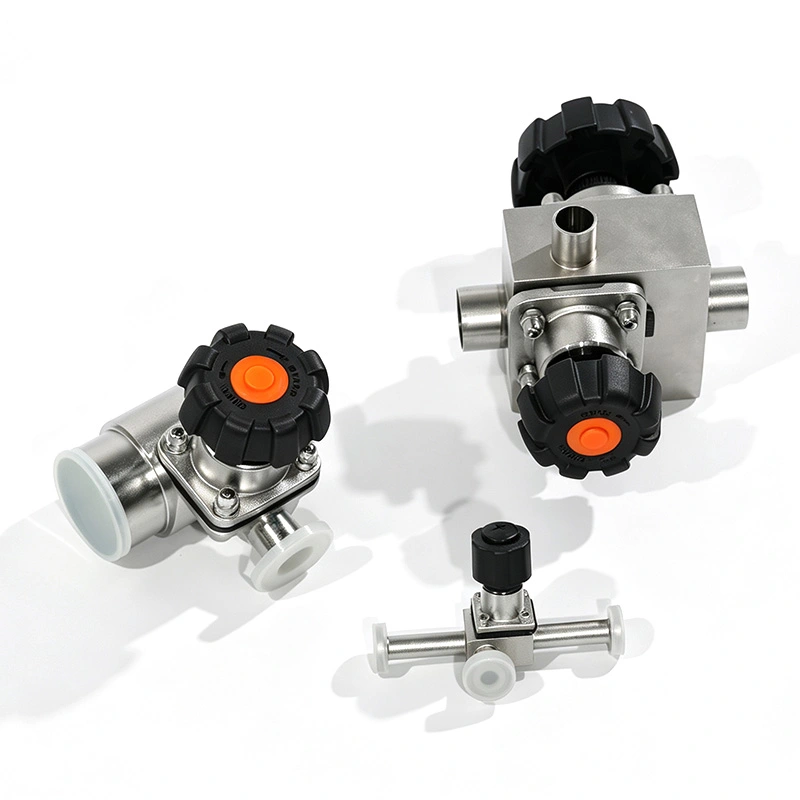

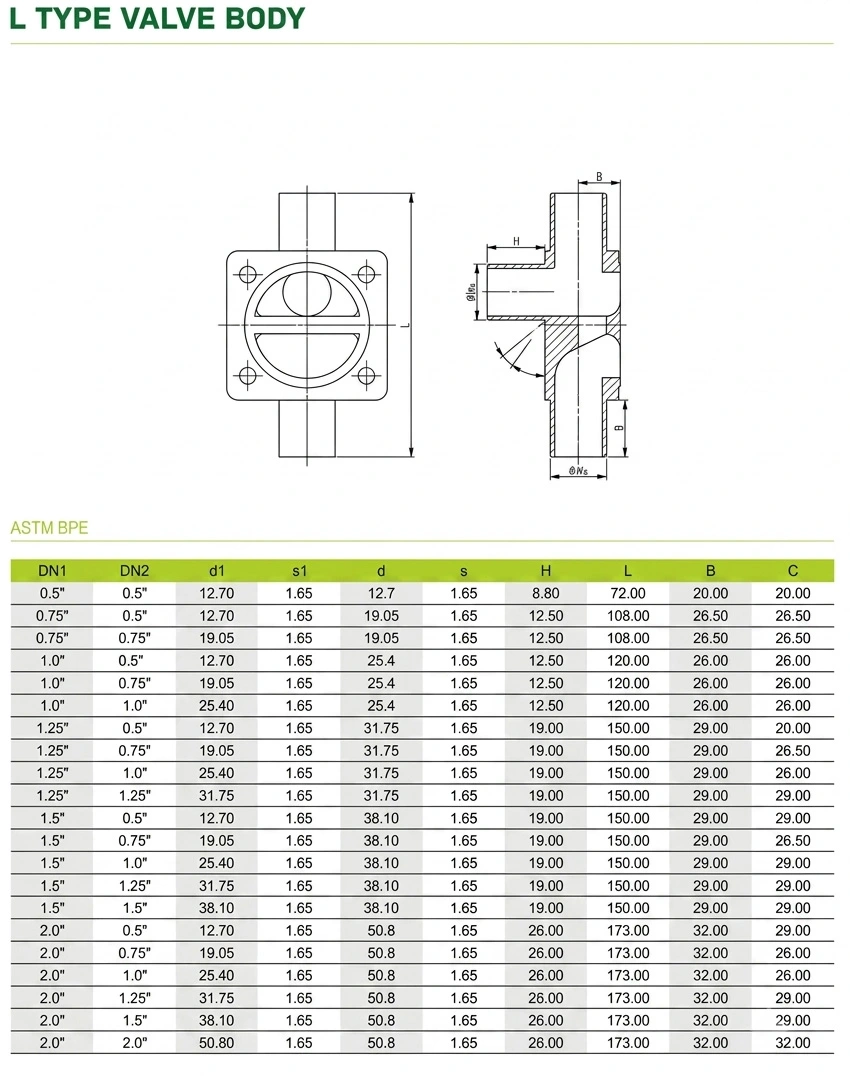

A válvula sanitária de diafragma de 3 vias AVM está disponível em designs de corpo T e corpo L para combinar com diferentes direcionamentos de fluxo requisitos. A configuração do corpo em T é adequada para distribuir ou combinar fluxo entre três pipelines, enquanto a configuração L-body é mais adequada para aplicações que exigem comutação direcional entre dois caminhos de fluxo.
Conexões sanitárias Tri-Clamp ou soldadas simplificam a instalação e a manutenção. As superfícies de contato com o produto podem ser eletropolido para Ra ≤ 0,4 μm, ajudando a reduzir a retenção de resíduos e apoiando a produção higiênica.
A válvula é compatível com procedimentos CIP e SIP, tornando-a adequada para linhas de produção onde limpezas frequentes e esterilização são necessários.

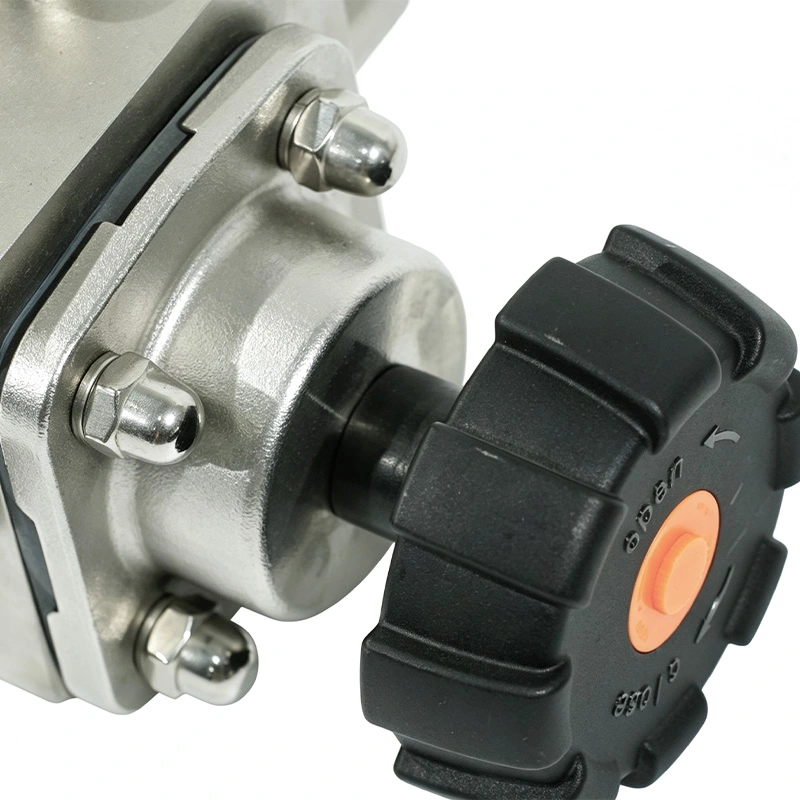

A válvula pode ser operada manualmente para sistemas de processo simples ou equipada com um atuador pneumático para comutação automatizada. A operação pneumática permite a integração com sistemas de controle baseados em PLC, tornando a válvula adequado para processamento em lote automatizado e distribuição de mídia multilinha.
A válvula sanitária de diafragma de 3 vias AVM é usada para transferência de líquidos farmacêuticos, processamento de biotecnologia, vacinas produção, processamento de laticínios, fabricação de bebidas, manuseio de ingredientes alimentícios e outros sistemas de fluidos assépticos onde são necessários distribuição de fluxo higiênica e isolamento confiável.

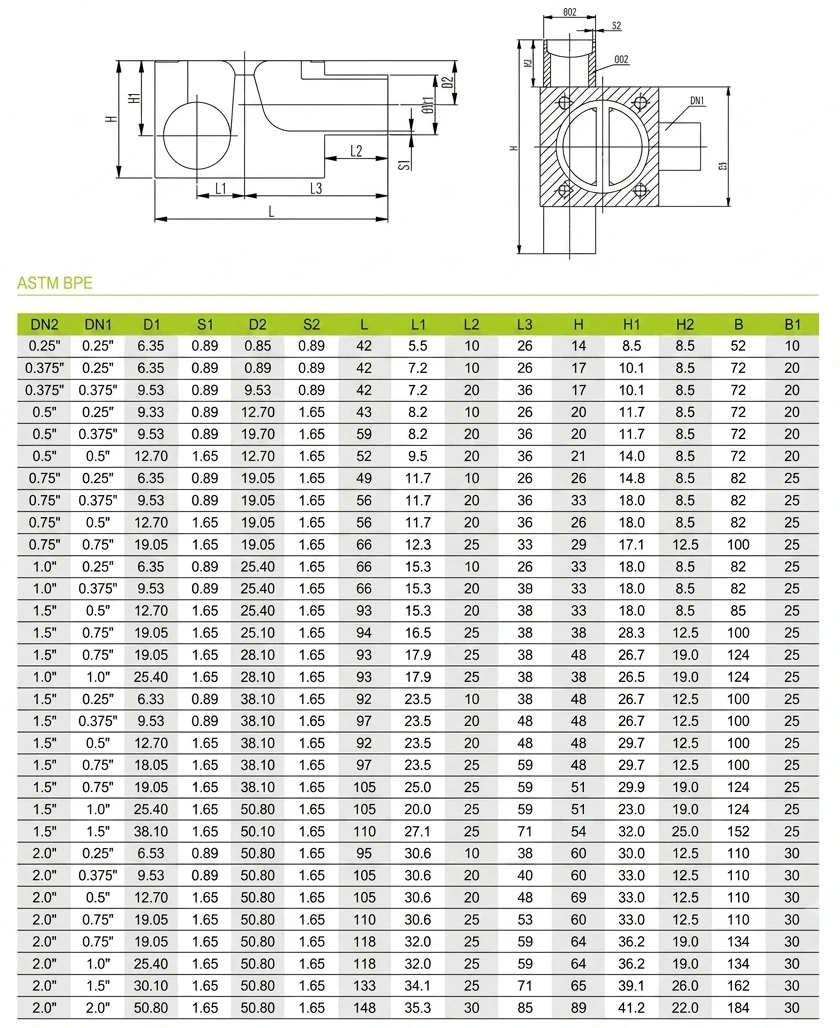

| Parâmetro | Especificação |
| Tipo de válvula | Válvula Sanitária de Diafragma de 3 Vias |
| Configuração corporal | Corpo T / Corpo L |
| Tamanho disponível | DN10–DN50 (1/2"–2") |
| Pressão Máxima de Trabalho | 0,6 MPa (6 bar) |
| Material do corpo | SS316L de aço inoxidável |
| Materiais de diafragma | Composto EPDM, Silicone, FKM, EPDM + PTFE |
| Conformidade do Diafragma | Elastômeros compatíveis com FDA 21 CFR 177.2600; Opções 3-A disponíveis |
| Tipo de conexão | Tri-Clamp, solda de topo |
| Padrões de conexão | DIN, SMS, ISO, 3-A, BS |
| Temperatura de trabalho | -20°C a +150°C |
| Atuação | Manual / Pneumático |
| Limpeza | Compatível com CIP/SIP |
| Acabamento de superfície | Eletropolimento interno e externo, Ra ≤ 0,4 μm |
Uma linha de produção biofarmacêutica exigia um conjunto de válvula higiênica para alternar o fornecimento de nutrientes entre vários vasos de preparação. A válvula sanitária de diafragma de 3 vias AVM permitiu que os operadores selecionassem diferentes fontes de mídia enquanto mantém um caminho de processo fechado e higiênico. A configuração do corpo em T reduziu o número de indivíduos válvulas necessárias e limpeza simplificada da tubulação durante a troca de lote.
Ele é usado para desviar, combinar ou trocar fluidos de processo higiênicos entre três tubulações conectadas.
Um corpo em T é adequado para distribuição de três vias ou combinação de fluxo, enquanto um corpo em L é geralmente usado para distribuição direcional. alternar entre dois caminhos de fluxo.
Sim. A válvula AVM foi projetada para aplicações higiênicas e assépticas e suporta processamento orientado a GMP, CIP e Requisitos de limpeza SIP.
