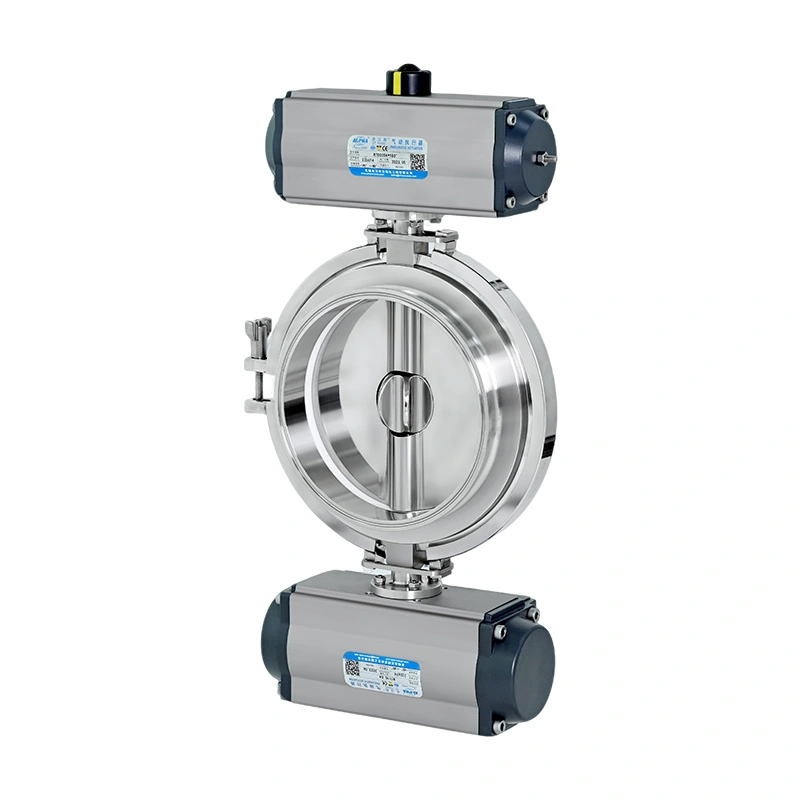

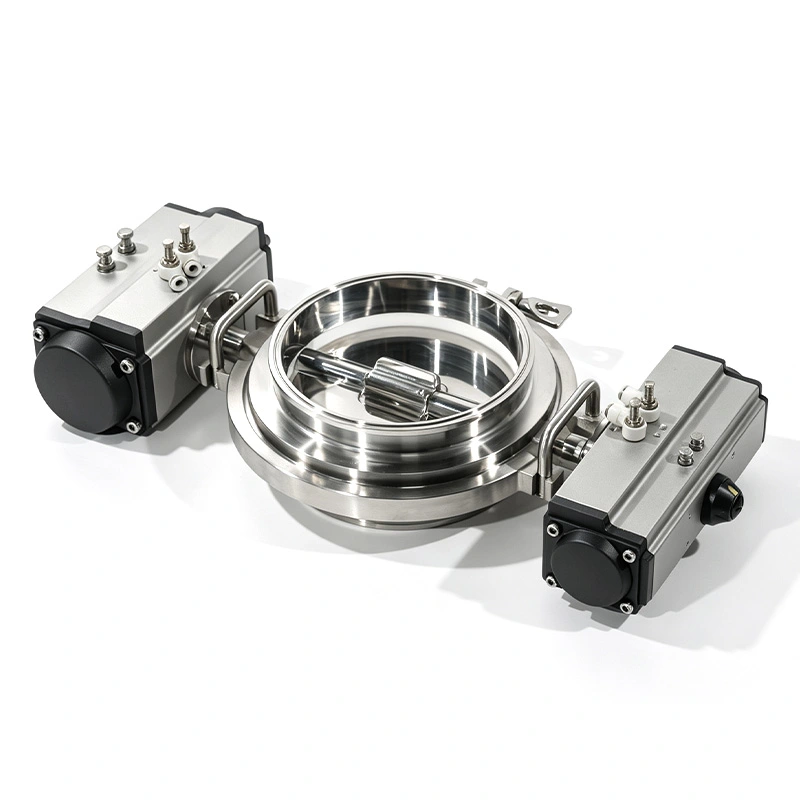

O rotor grande fornece rapidamente a maior parte do material necessário, enquanto o rotor pequeno assume o controle perto do alvo valor para dosagem final controlada. Isso torna a Válvula Borboleta Sanitária de Dupla Dosagem para Descarga de Pó particularmente adequado para sistemas automatizados de pesagem, dosagem, gerenciamento de receitas e enchimento de pó em produção farmacêutica, alimentícia, nutracêutica e química.
O grande rotor lida com a descarga inicial de material de alto volume. Sua finalidade é mover pó ou grânulos rapidamente em direção à meta programada, reduzindo o tempo necessário para cada ciclo de dosagem.
O rotor grande pode ser configurado para rotação tipo borboleta de 0–90° ou rotação tipo estrela de 0–180°, dependendo do características de dosagem necessárias.
Quando o lote se aproxima do peso alvo, o sistema de controle muda do rotor grande para o rotor pequeno. O uma abertura menor permite que o material seja adicionado em incrementos mais finos, reduzindo a superalimentação e melhorando a repetibilidade.
O pequeno rotor opera com rotação de 0 a 180° e foi projetado especificamente para o estágio final de dosagem de precisão.
O processo de dosagem segue uma sequência controlada:
Alimentação em massa → Aproximação alvo → Dosagem fina → Ponto de ajuste alcançado → Fechamento automático
O grande rotor primeiro transfere o material em alta velocidade. Assim que o valor alvo for atingido, o sistema de controle muda para o rotor pequeno. O pequeno rotor realiza então o reabastecimento final até que o ponto de ajuste programado seja alcançado.
Esta abordagem em duas fases proporciona um equilíbrio prático entre o rendimento e a precisão da dosagem, particularmente em sistemas automatizados de pesagem e dosagem.
A Válvula Borboleta Sanitária de Dupla Dosagem para Descarga de Pó pode fazer interface com sistemas PLC, células de carga e controles de pesagem industrial, permitindo a integração de parâmetros de dosagem em um processo de produção automatizado.
Isto o torna adequado para aplicações onde os operadores precisam de quantidades repetíveis de ingredientes, em vez de simplesmente abrir e fechar uma válvula de descarga convencional.
As aplicações típicas incluem dosagem automática, alimentação com perda de peso, envase de pó, ingredientes farmacêuticos dosagem e produção controlada por receita.

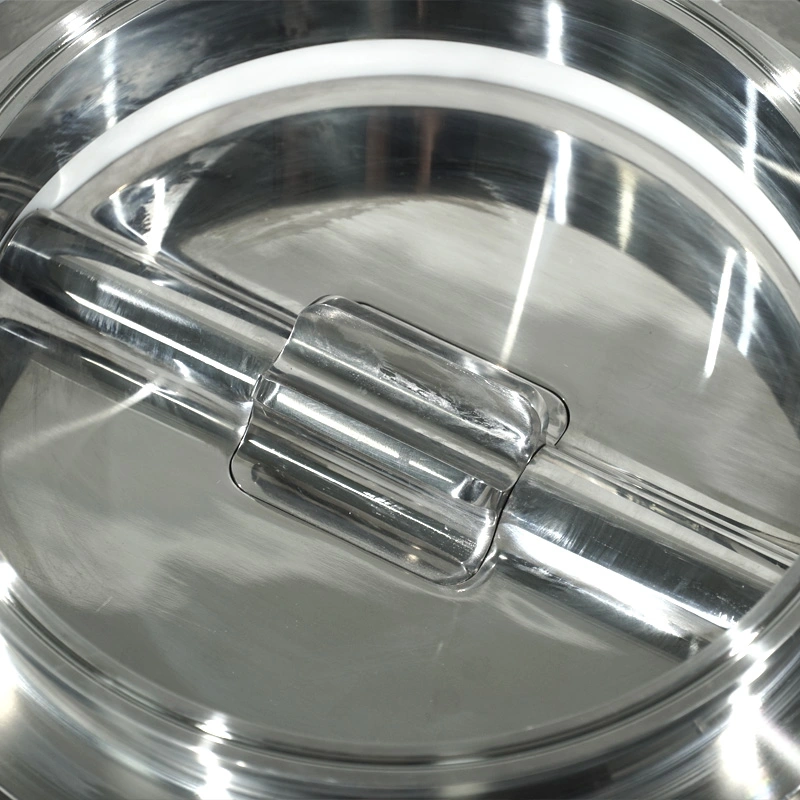

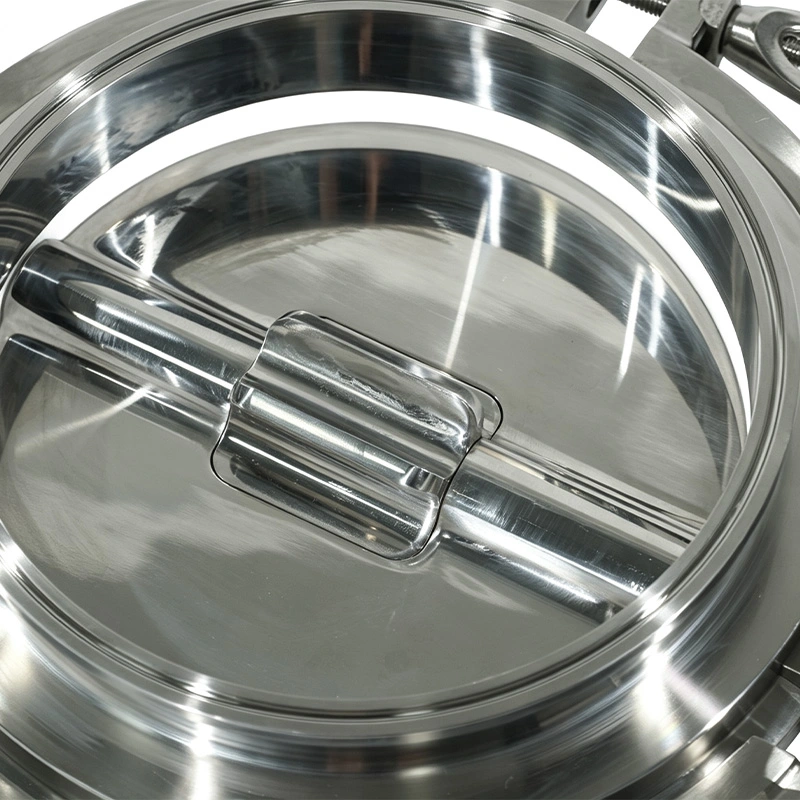

Os componentes de contato com o produto estão disponíveis em aço inoxidável 304 ou 316L, enquanto os componentes sem contato usam SS304. As superfícies de contato com o produto podem atingir Ra <0,4 μm, ajudando a reduzir a retenção de material e simplificar a limpeza.
O design de fixação rápida sanitária permite que a válvula seja desmontada e remontada de forma eficiente durante a limpeza ou é necessária a troca de produto.
As opções de vedação disponíveis incluem PTFE, EPDM e Silicone, com configurações selecionáveis de acordo com o material e requisitos de processo.
| Especificação | Detalhes |
| Tipo de válvula | Válvula Borboleta Sanitária de Dupla Dosagem |
| Tamanhos disponíveis | 6", 8", 10", 12" |
| Pressão de Trabalho | -0,1 MPa a +0,5 MPa |
| Temperatura de trabalho | -20°C a +135°C |
| Material de contato do produto | SS304/SS316L |
| Material sem contato | SS304 |
| Opções de vedação | PTFE, EPDM, Silicone |
| Acabamento de superfície | Ra <0,4 μm |
| Terminar conexão | Tri-braçadeira, flange |
| Padrões de conexão | DIN 11850, BS4825, ISO 1127, ASTM BPE |
| Rotor Grande | 0–90° / 0–180° |
| Rotor Pequeno | 0–180° |

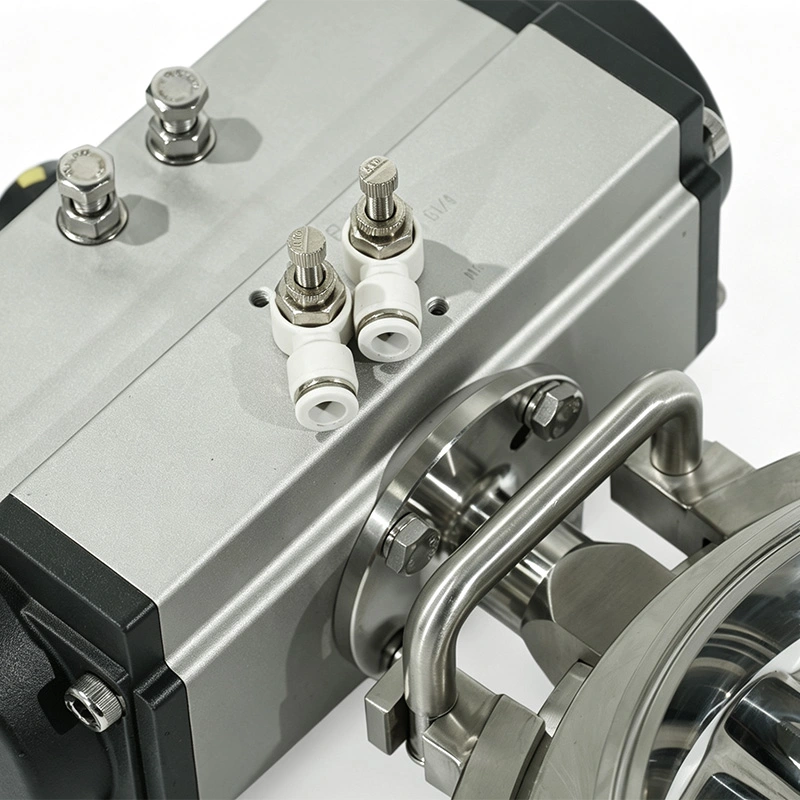

| Atuação | Atuador Pneumático |
A Válvula Borboleta Sanitária de Dupla Dosagem para Descarga de Pó pode ser usada para dosagem controlada de produtos farmacêuticos pós e ingredientes secos onde quantidades de lote repetíveis são importantes. O aço inoxidável 316L a opção de contato com o produto e o acabamento superficial higiênico suportam ambientes de processamento orientados a GMP.
Para farinha, amido, ingredientes nutricionais e outros materiais alimentares secos, o rotor grande proporciona alimentação rápida a granel enquanto o pequeno rotor realiza a dosagem final de reposição.
O sistema de rotor duplo pode ser integrado em equipamentos de enchimento automatizados onde o material deve atingir um nível programado peso sem superalimentação excessiva.
A Válvula Borboleta Sanitária de Dupla Dosagem para Descarga de Pó fornece dosagem controlada para pós e granulados ingredientes usados na fabricação de nutrientes e suplementos, apoiando a produção baseada em receitas e repetíveis quantidades do lote.
Para pós químicos secos e materiais granulares, a estrutura de dosagem em dois estágios ajuda a equilibrar o rendimento do material com dosagem final controlada.
| Consideração | Válvula borboleta de dosagem dupla AVM | Válvula de medição de estágio único |
| Estágios de dosagem | Dosagem grossa + fina | Estágio único |
| Alimentação de alta velocidade | Rotor grande | Depende da válvula |
| Recarga fina | Rotor pequeno | Mesma abertura |
| Controle de lote | Projetado para pesagem automatizada | Mais limitado |
| Controle de superalimentação | O rotor fino ajuda a reduzir o excesso de alimentação | Depende da precisão do controle |
| Automação | Compatível com PLC/célula de carga | Depende da configuração |
| Aplicativo | Dosagem e dosagem de precisão | Descarga geral de material |
Um cliente que integrava a dosagem de pó em uma linha de pesagem automatizada precisava aumentar a velocidade de alimentação sem sacrificando a precisão do lote final. O cliente selecionou a configuração de dosagem dupla AVM porque o grande rotor poderia lidar com a maior parte do material rapidamente enquanto o pequeno rotor completava o reabastecimento final.
Durante os testes de produção, o cliente focou na transição entre dosagem grossa e fina porque isso afetou diretamente a repetibilidade do lote. A estrutura de dois estágios permitiu que o sistema de controle do cliente mudasse para dosagem fina à medida que o peso alvo se aproximava.
Um fabricante farmacêutico exigia uma válvula dosadora higiênica para a preparação de ingredientes com base em receitas. O cliente selecionou a configuração de contato do produto 316L com acabamento superficial sanitário e construção de fixação rápida. O O principal feedback foi que a válvula combinava o controle de dosagem automatizado com uma estrutura que permanecia prática para limpeza e troca de produtos.
Os produtos de válvulas sanitárias AVM são suportados pelas Normas Sanitárias 3-A, ISO 9001, CE e conformidade com FDA em todo produtos e requisitos aplicáveis.
Para aplicações farmacêuticas e nutracêuticas, a válvula de dosagem dupla pode ser configurada com 316L superfícies de contato do produto em aço inoxidável, materiais de vedação em conformidade com a FDA e acabamentos higiênicos, suportando Ambientes de produção orientados a GMP.
Material relevante e documentação de conformidade podem ser fornecidos de acordo com os requisitos do projeto.
É usado para dosagem controlada e repetível de pós, grânulos e outros materiais secos a granel, particularmente onde são necessárias alta velocidade de alimentação e dosagem final precisa.
O rotor grande realiza dosagem grosseira, movimentando o material rapidamente, enquanto o rotor pequeno realiza dosagem fina próximo ao valor alvo. Essa abordagem em etapas ajuda a equilibrar o rendimento e a precisão da dosagem.
Sim. A Válvula Borboleta Sanitária de Dupla Dosagem para Descarga de Pó pode interagir com controles PLC, células de carga e sistemas de pesagem automatizados para dosagem e dosagem programáveis.
Sim. A válvula pode ser fabricada com componentes de contato com o produto SS316L, superfícies higiênicas e vedações em conformidade com FDA, tornando-o adequado para processamento farmacêutico orientado a GMP.
Os tamanhos padrão incluem 6", 8", 10" e 12".
Opções de vedação em PTFE, EPDM e Silicone estão disponíveis de acordo com as condições do processo e aplicação requisitos.
