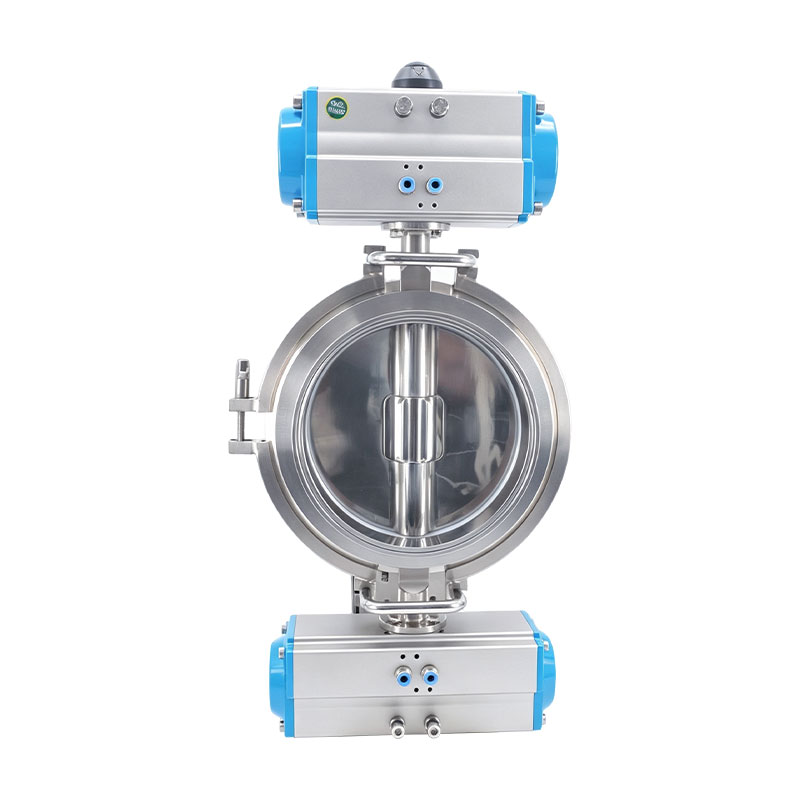

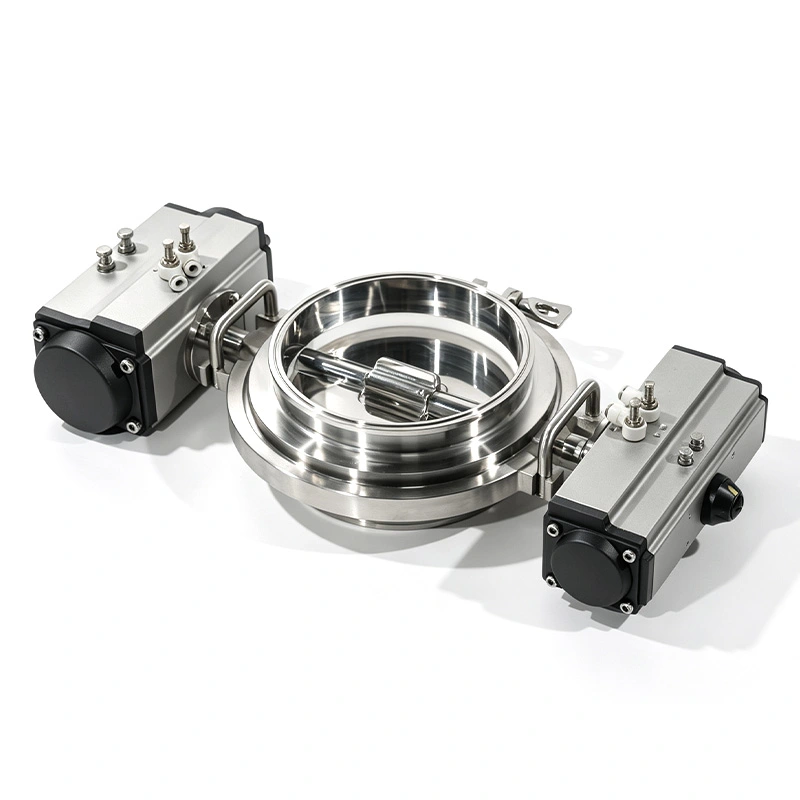

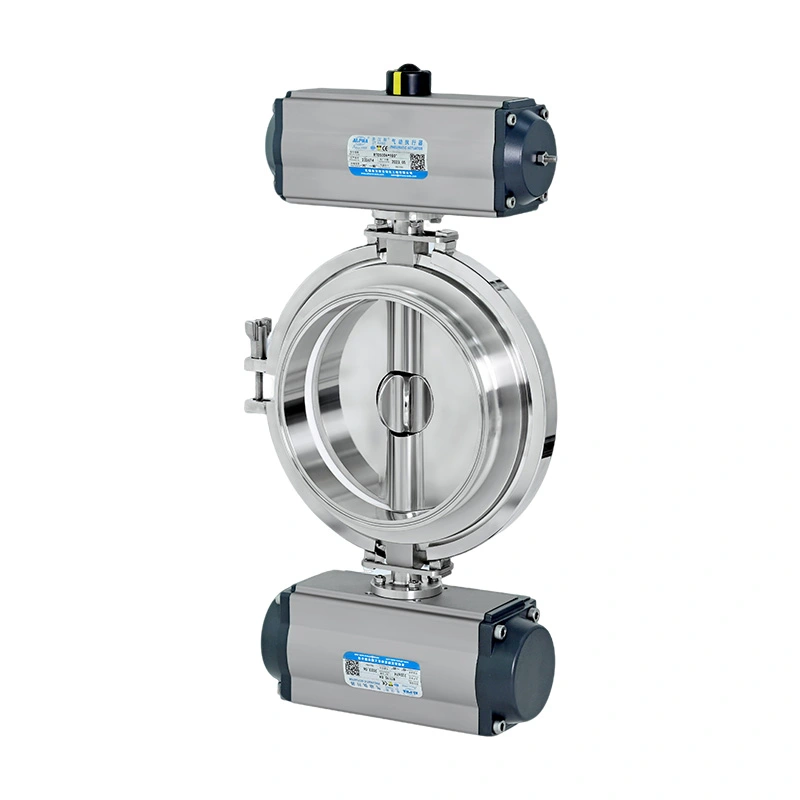

A Válvula Borboleta Sanitária de Medição Dupla AVM para Dosagem de Pó foi desenvolvida para processos automatizados de alimentação de pó onde a velocidade de descarga e a consistência da dosagem precisam ser controladas. Em vez de depender de uma única abertura para descarga de material, a válvula usa dois rotores controlados independentemente para dividir o processo de alimentação em grosso estágios de dosagem e dosagem fina.
O rotor maior controla o fluxo principal do material, enquanto o rotor menor controla a quantidade final próxima ao alvo valor. Esta configuração é adequada para ingredientes farmacêuticos, pós alimentícios, materiais nutracêuticos, pós químicos e materiais de bateria onde a dosagem repetida em lotes requer controle estável.
A válvula separa a alimentação de pó em dois estágios para fornecer diferentes taxas de fluxo durante um ciclo de dosagem. Isto O arranjo é útil quando uma linha de produção precisa ser preenchida rapidamente no início de um ciclo, mas requer mais alimentação controlada à medida que o peso alvo é aproximado.
O rotor borboleta maior abre primeiro e fornece o fluxo principal do material. A maior parte do pó necessário é transferida durante esta fase, ajudando a reduzir o tempo de alimentação a granel.
Quando a quantidade de material se aproxima do alvo predefinido, o rotor grande fecha e o rotor menor continua alimentação. A abertura reduzida proporciona um controle mais preciso sobre a quantidade de material restante.
Após o valor alvo ser atingido, o pequeno rotor fecha e o ciclo de dosagem termina. O próximo ciclo pode então começar de acordo com a sequência de produção programada.

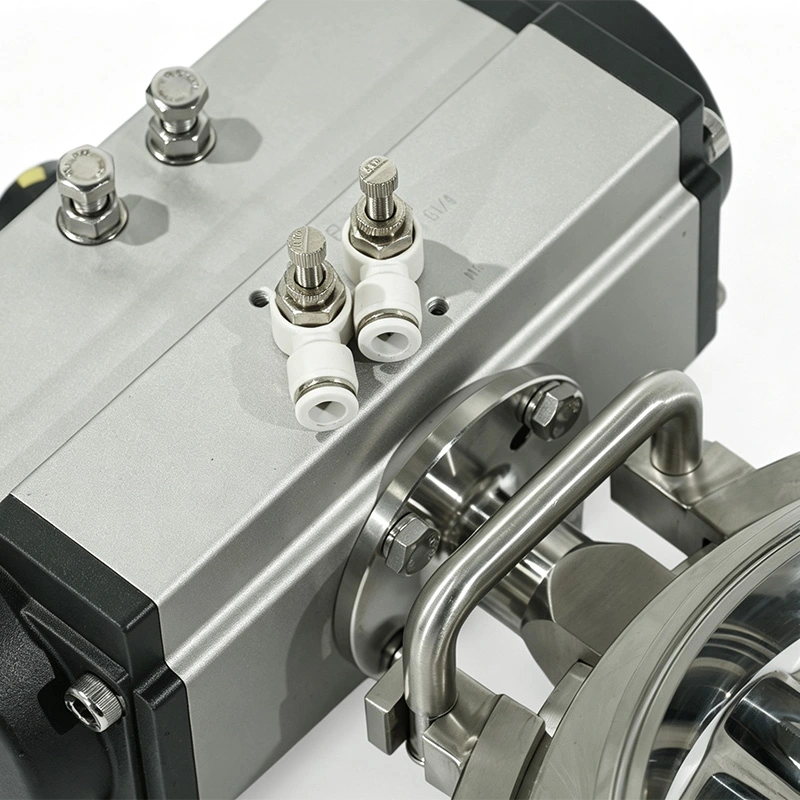

A Válvula Borboleta Sanitária de Medição Dupla para Dosagem de Pó foi projetada para funcionar como parte de um sistema automatizado de pesagem e dosagem. Seus dois pneumáticos os atuadores podem ser controlados de acordo com o valor alvo recebido do sistema de pesagem.
A válvula pode ser conectada a sistemas de controle baseados em PLC para sequências programadas de abertura e fechamento. Isso permite parâmetros de dosagem a serem incorporados na receita geral de produção.
Células de carga ou equipamentos de pesagem podem fornecer informações de peso em tempo real ao sistema de controle. O sistema pode usar esse feedback para mudar de alimentação grossa para alimentação fina à medida que o material se aproxima da quantidade desejada.
A sequência de dosagem pode ser incorporada em sistemas automáticos de dosagem, enchimento e gerenciamento de receitas. Isso reduz a necessidade de os operadores ajustarem manualmente o fluxo de material durante repetidos ciclos de produção.
Diferentes pós se comportam de maneira diferente durante a alimentação. Tamanho de partícula, densidade aparente, teor de umidade, fluidez e a coesão pode afetar o resultado real da dosagem. A estrutura de rotor duplo permite que a taxa de fluxo do material seja ajustado durante diferentes estágios do ciclo de dosagem.
O rotor grosso é usado quando uma taxa de fluxo de material mais alta é necessária, enquanto o rotor fino fornece um fluxo menor abertura para o ajuste final. Isso ajuda a reduzir a dependência de uma única abertura de válvula ao manusear pós com diferentes características de fluxo.
Para pós sensíveis à compactação ou danos mecânicos, o movimento controlado do rotor também ajuda a evitar manuseio desnecessário de material durante o processo de dosagem.
Os componentes de contato com o produto são fabricados em aço inoxidável SS316L. SS304 é usado para contato sem contato com o produto componentes, fornecendo uma combinação prática de materiais para equipamentos de processamento higiênico.

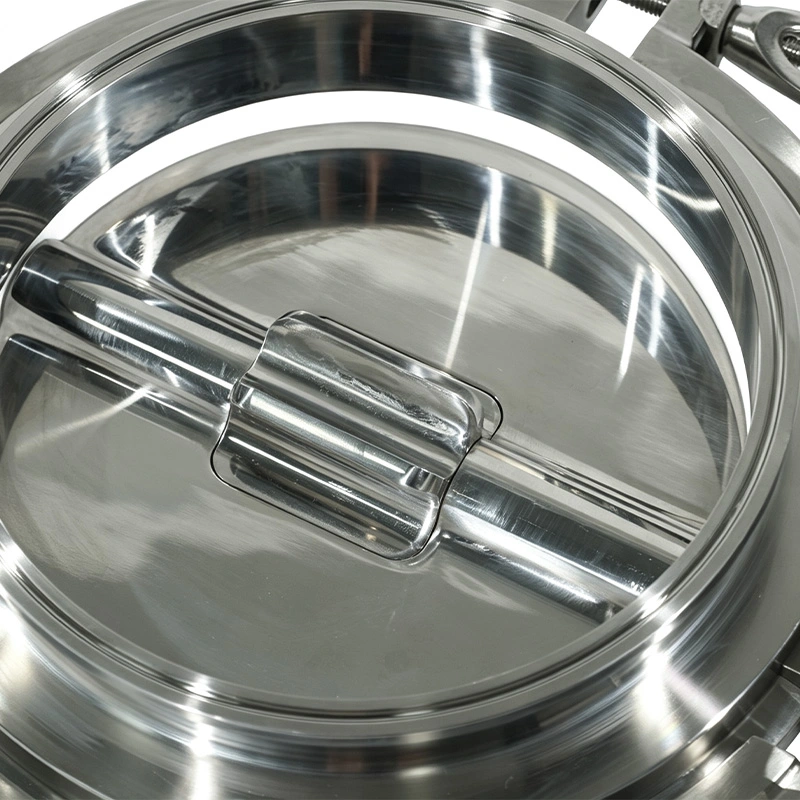

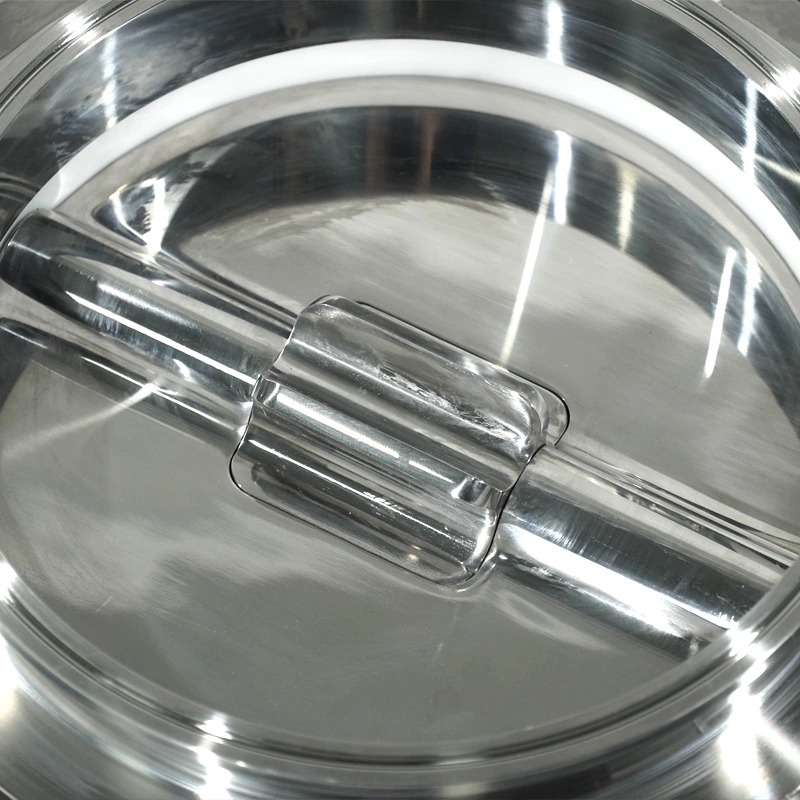

As superfícies de contato com o produto apresentam acabamento sanitário de Ra ≤0,4 μm. A superfície lisa ajuda a reduzir a retenção de pó e suporta limpeza e inspeção de rotina.
Materiais de vedação PTFE, EPDM, Silicone e FKM estão disponíveis. A vedação apropriada deve ser selecionada de acordo com o material que está sendo processado, temperatura operacional, método de limpeza e compatibilidade química.
A estrutura de conexão sanitária permite acesso conveniente durante a inspeção e limpeza. Isto é útil para linhas de produção que exigem limpeza regular ou troca frequente de produtos.
A configuração padrão suporta uma faixa de pressão de trabalho de -0,1 MPa a +0,5 MPa e uma faixa de temperatura de trabalho de -20°C a +135°C. As condições operacionais reais devem ser confirmadas de acordo com o material de vedação selecionado, procedimento de limpeza e requisitos do processo.
A válvula está disponível com conexões Tri-Clamp, solda de topo e flange. Conexão DIN, 3A, ASME BPE e ISO os padrões podem ser selecionados de acordo com o gasoduto sanitário existente.
| Parâmetro | Especificação |
| Tipo de válvula | Válvula Borboleta Sanitária de Medição Dupla |
| Tamanhos disponíveis | 6", 8", 10", 12" |
| Material de contato do produto | SS316L |
| Material sem contato | SS304 de aço inoxidável |
| Acabamento de superfície | Ra ≤0,4 μm |
| Pressão de Trabalho | -0,1 MPa a +0,5 MPa |
| Temperatura de trabalho | -20°C a +135°C |
| Padrão de conexão | DIN, 3A, ASME BPE, ISO |
| Tipo de conexão | Tri-Clamp, solda de topo, flange |
| Materiais de vedação | PTFE, EPDM, Silicone, FKM |
| Operação | Atuador Pneumático Duplo |
A Válvula Borboleta Sanitária de Medição Dupla para Dosagem de Pó pode ser usada para dosagem de APIs, excipientes e outros ingredientes farmacêuticos em sistemas de dosagem automatizados. Construção e sanitário de contato com o produto SS316L superfícies suportam ambientes de processamento orientados a GMP.
A válvula é adequada para alimentação controlada de farinha, amido, leite em pó, aditivos e outros ingredientes secos onde quantidades de lote repetíveis são necessárias.
Pode ser integrado em sistemas de dosagem de vitaminas, suplementos e ingredientes funcionais em pó onde alimentação controlada e limpeza higiênica são necessárias.
A válvula pode ser aplicada em processos de alimentação controlada para materiais catódicos, materiais anódicos, condutores aditivos e outros pós finos. A compatibilidade do material deve ser avaliada de acordo com o processo específico.
A válvula pode ser instalada a montante do equipamento de enchimento e embalagem para fornecer entrega controlada de material antes cada ciclo de enchimento.
Antes de fazer o pedido, os compradores devem confirmar as características do pó, a quantidade de dosagem desejada, a taxa de alimentação necessária, método de pesagem, diâmetro da tubulação, padrão de conexão, processo de limpeza e temperatura operacional.
A precisão de dosagem necessária também é afetada pelo sistema completo de pesagem, propriedades de fluxo de pó, controle parâmetros e condições de instalação. A válvula deve, portanto, ser selecionada juntamente com a pesagem e equipamento de controle em vez de ser considerado como um componente de dosagem independente.
Para aplicações farmacêuticas e alimentícias, construção de contato com o produto SS316L e vedação adequada em conformidade com FDA os materiais podem ser especificados de acordo com os requisitos do processo.
| Consideração | Válvula borboleta de medição dupla AVM | Válvula de pó padrão |
| Função principal | Dosagem e descarga controladas | Isolamento ou descarga de material |
| Método de dosagem | Medição grossa + fina | Abertura de estágio único |
| Controle de Fluxo | Dois estágios de fluxo | Estágio de fluxo único |
| Automação | Projetado para PLC e sistemas de pesagem | Depende da configuração do sistema |
| Aplicativo | Dosagem, pesagem, enchimento | Transferência geral de pó |
| Limpeza | Desmontagem rápida sanitária | Depende da estrutura |
Um fabricante farmacêutico precisava de uma válvula para preparação automatizada de ingredientes onde a velocidade de alimentação e consistência da dosagem eram importantes. O cliente selecionou o projeto de medição dupla AVM porque o rotor maior poderia completar o estágio de alimentação principal rapidamente enquanto o rotor menor controlava a quantidade final.
O sistema foi conectado a equipamentos de pesagem para que o sistema de controle pudesse mudar de alimentação grossa para fina. medição à medida que o valor alvo se aproximava. Este arranjo ajudou a fornecer uma dosagem mais estável durante repetidas operações em lote.
Um produtor de ingredientes alimentícios integrou a válvula em uma linha de pesagem automática para dosagem de pó. A produção a linha exigia construção sanitária, alimentação de material repetível e limpeza regular entre lotes.
A combinação de peças de contato com o produto SS316L, acabamento superficial sanitário e controle de material em dois estágios permitiu válvula para trabalhar com o equipamento de pesagem e dosagem existente.
Os produtos de válvulas sanitárias AVM são fabricados sob procedimentos de qualidade controlados e apoiados pela ISO 9001 e CE certificação. Materiais em conformidade com a FDA estão disponíveis para configurações alimentícias e farmacêuticas aplicáveis.
A Válvula Borboleta Sanitária de Dupla Medição pode ser configurada com componentes de contato com o produto SS316L, sanitários acabamentos superficiais e materiais de vedação adequados para ambientes de processamento orientados a GMP.
Certificados de materiais e documentação técnica podem ser fornecidos de acordo com os requisitos do projeto e do cliente procedimentos de qualidade.
A inspeção de rotina deve se concentrar nos dois rotores borboleta, atuadores pneumáticos, componentes de vedação, conexão superfícies e áreas de contato do produto. O acúmulo de pó deve ser removido de acordo com as recomendações estabelecidas pela planta. procedimento de limpeza.
A condição da vedação deve ser verificada regularmente, especialmente quando a válvula é exposta a limpeza CIP frequente, temperaturas ou agentes de limpeza agressivos. Os intervalos de substituição dependem da frequência operacional e do processo condições.
Após a manutenção ou substituição da vedação, a válvula deve ser inspecionada e testada antes de retornar à produção.
O rotor maior fornece alimentação grossa para a maior parte do material necessário, enquanto o rotor menor executa alimentação fina perto da quantidade alvo. Os dois estágios são controlados separadamente durante um ciclo de dosagem.
Sim. A Válvula Borboleta Sanitária de Medição Dupla para Dosagem de Pó foi projetada para integração com sistemas PLC, células de carga, equipamentos de pesagem e dosagem automatizada sistemas. O método de controle final depende da configuração completa do sistema.
Pode ser usado para ingredientes farmacêuticos, pós alimentícios, materiais nutracêuticos, pós químicos e produtos selecionados materiais da bateria. A adequação real depende das características das partículas e das condições do processo.
SS316L é usado para componentes com contato com o produto, enquanto SS304 é usado para componentes sem contato com o produto. Opções de vedação incluem PTFE, EPDM, Silicone e FKM.
Estão disponíveis configurações compatíveis com CIP, enquanto a compatibilidade com SIP depende da configuração selecionada e condições do processo. O método de limpeza deve ser confirmado antes de fazer o pedido.
Os tamanhos disponíveis incluem 6", 8", 10" e 12". O tamanho apropriado depende da vazão de pó necessária, diâmetro da tubulação e configuração do processo.
Os compradores devem fornecer o tipo de pó, quantidade de dosagem alvo, taxa de alimentação necessária, tamanho do gasoduto, conexão padrão, método de limpeza, temperatura de trabalho, pressão e requisitos de vedação para que a configuração da válvula possa ser compatível com a aplicação.
