Em comparação com os arranjos convencionais de válvulas de sede única, a Válvula Sanitária Inteligente à Prova de Mistura de Assento Duplo AVM pode simplificar o projeto da tubulação, reduzir o número de válvulas necessárias e suportar o processamento simultâneo do produto e Limpeza CIP. É adequado para aplicações exigentes em alimentos e bebidas, laticínios, cervejarias, produtos farmacêuticos, biotecnologia e outras indústrias de processamento higiênico.
No processamento higiênico, evitar a mistura do produto é mais importante do que simplesmente controlar o fluxo. Uma falha na válvula, vedação danificada ou processo de limpeza incompleto pode resultar em contaminação cruzada, paralisação da produção, perda de produto, e custos adicionais de manutenção.
O design à prova de mistura de sede dupla do AVM aborda esses riscos criando uma câmara de vazamento controlada entre dois pontos de vedação independentes. Se uma vedação apresentar vazamento, o meio será direcionado para o dreno atmosférico, em vez de do que entrar na linha de processo oposta.
Este design oferece aos compradores uma combinação prática de separação de mídia, detecção de vazamento, limpeza higiênica, compatibilidade de automação e eficiência de processos.

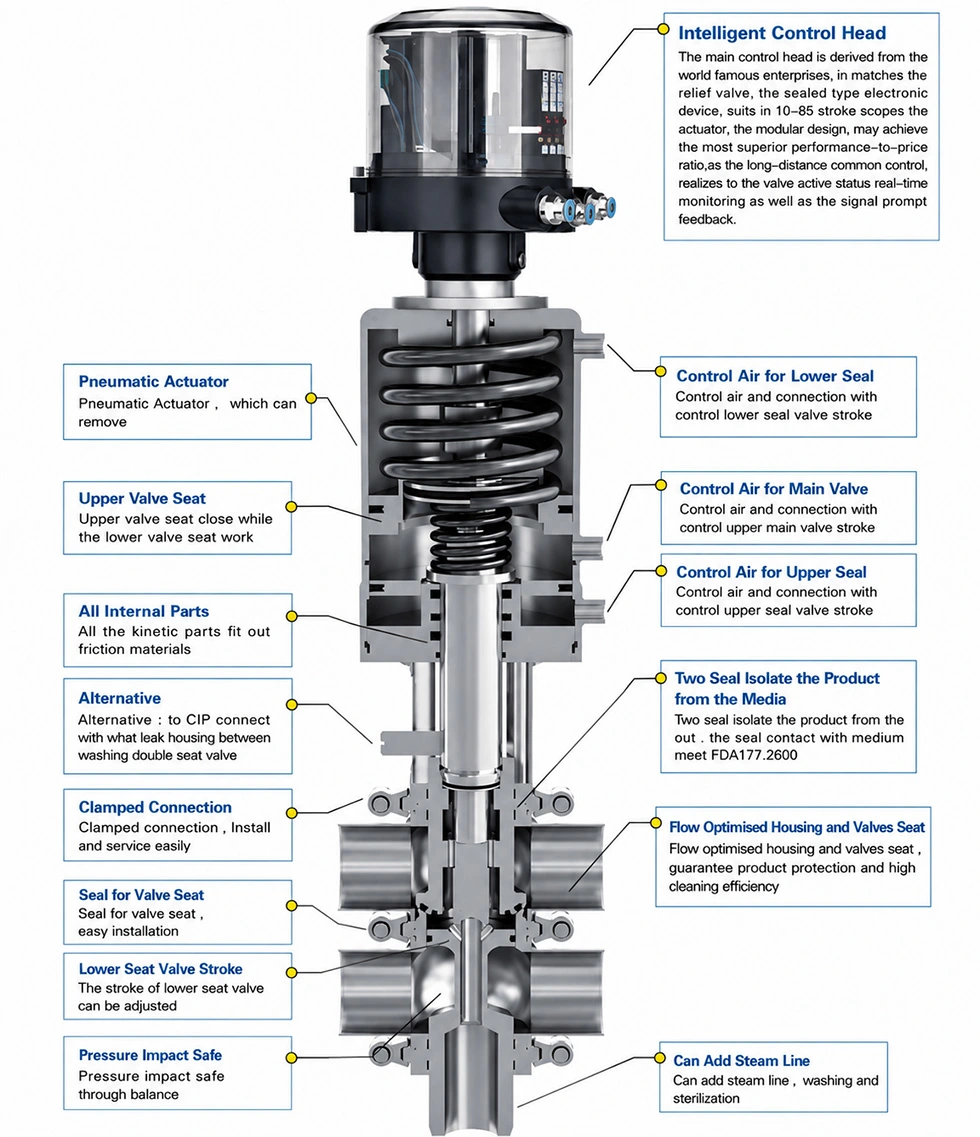

A válvula incorpora duas vedações de sede independentes. Quando a válvula está fechada, as vedações superior e inferior isolam o dois meios de processo e formam uma câmara de vazamento entre eles.
Sob condições normais de operação, ambas as vedações permanecem fechadas e os dois meios permanecem completamente separados.
A câmara de vazamento intermediária está conectada a um dreno atmosférico. Se algum dos pontos de vedação falhar, o vazamento o meio entra na câmara e é descarregado através da saída de vazamento.
Isto proporciona uma importante vantagem de segurança: uma falha na vedação pode ser detectada antes que o meio com vazamento atinja o linha de produtos oposta.
Vazamentos visíveis no dreno também podem fornecer uma indicação imediata de que a inspeção ou substituição da vedação pode ser necessária. necessário.
A válvula à prova de mistura AVM foi projetada para CIP (Clean-in-Place) e suporta processos de esterilização sem a necessidade de desmontagem de rotina.
As hastes da válvula superior e inferior e a câmara de vazamento podem ser limpas e esterilizadas como parte do ciclo do processo, ajudando a reduzir os requisitos de limpeza manual e a melhorar a confiabilidade higiênica geral.
Duas posições de vedação independentes separam diferentes meios de processo e reduzem o risco de produto para produto ou contaminação cruzada produto-CIP.
Isto torna a válvula particularmente adequada para linhas de produção que manuseiam diferentes produtos ou fluidos de limpeza dentro o mesmo sistema de tubulação.
A configuração à prova de mistura pode permitir que as operações de produção e CIP ocorram em diferentes caminhos de fluxo ao mesmo tempo. tempo.
Isto pode reduzir interrupções de produção e melhorar a utilização do equipamento em comparação com válvulas tradicionais arranjos que exigem paralisações de processos mais extensas.
Uma válvula à prova de mistura de sede dupla pode substituir o arranjo funcional de duas ou mais válvulas convencionais de sede única em configurações de tubulação adequadas.
Isso ajuda a reduzir a complexidade da instalação, economizar espaço e proporcionar maior flexibilidade ao projetar instalações higiênicas sistemas de processo.
Superfícies lisas de contato com o produto e um design com poucas pernas mortas ajudam a reduzir áreas onde resíduos de produto ou microorganismos poderia acumular.
A construção higiênica também oferece suporte à limpeza CIP eficiente e ajuda a manter condições de processo consistentes.
Para linhas de processamento automatizadas, a AVM oferece controladores inteligentes e sensores de posição opcionais.
Esses acessórios podem ser integrados em sistemas automatizados de controle de válvula para fornecer posicionamento confiável da válvula e melhorar o monitoramento do processo.
AVM fornece a válvula sanitária inteligente à prova de mistura de sede dupla com múltiplas configurações de conexão para combinar diferentes requisitos de tubulação higiênica.
As conexões Tri-Clamp são amplamente utilizadas em tubulações higiênicas de alimentos, laticínios, bebidas, farmacêuticas e de biotecnologia sistemas. O design suporta instalação, inspeção e manutenção convenientes.
As conexões de solda de topo proporcionam uma conexão higiênica permanente com uma transição interna suave. Eles são adequados para linhas de processo onde minimizar fendas e manter a limpeza da tubulação são prioridades.
As configurações flangeadas são adequadas para sistemas de processo que exigem conexões mecânicas robustas e convenientes integração de equipamentos.
As configurações rosqueadas podem ser usadas para arranjos de tubulação higiênicos compatíveis onde a instalação compacta e são necessárias conexões convenientes.
Nota: O tipo de conexão apropriado deve ser selecionado de acordo com o padrão de tubulação existente, meio de processo, requisitos de pressão e condições de instalação.
| Item | Especificação |
| Produto | Válvula Sanitária Inteligente à Prova de Mistura de Assento Duplo |
| Marca | AVM |
| Tamanho da válvula | DN40–DN100 |
| Pressão Máxima de Trabalho | Até 5 barras |
| Temperatura de trabalho | -10°C a +135°C, dependendo dos materiais de vedação |
| Material de contato do produto | SS316L |
| Material de contato que não é do produto | SS304 |
| Tipos de conexão | Tri-Clamp, solda de topo, flange, rosca |
| Materiais de vedação | EPDM, FKM, Silicone |
| Conformidade do Selo | Materiais de vedação compatíveis com FDA 177.2600 |
| Limpeza | CIP |
| Esterilização | SIP/temperatura nominal de esterilização |
| Acessórios opcionais | Controlador Inteligente, Sensor de Posição |
Os componentes de contato com o produto são fabricados em aço inoxidável SS316L, proporcionando uma solução de material adequada para ambientes de processamento higiênicos onde a resistência à corrosão e a facilidade de limpeza são importantes.
Os componentes sem contato com o produto utilizam aço inoxidável SS304, proporcionando um equilíbrio entre desempenho mecânico e custo total do equipamento.
A configuração do material foi projetada para atender aos requisitos dos equipamentos de processo sanitário, mantendo operação confiável durante ciclos repetidos de limpeza e produção.
AVM fornece opções de vedação EPDM, FKM e Silicone de acordo com os requisitos de diferentes meios de processo e condições de operação.
Os materiais de vedação disponíveis atendem aos requisitos da FDA 177.2600, tornando-os adequados para aplicações onde A conformidade do elastômero é uma consideração importante de compra.
O material de vedação final deve ser selecionado de acordo com o meio do processo, temperatura operacional, limpeza produtos químicos, condições de esterilização e vida útil necessária.
Para linhas de produção automatizadas, a Válvula Sanitária Inteligente à Prova de Mistura de Assento Duplo AVM pode ser equipada com opcionais componentes de controle inteligentes.
O controlador inteligente suporta a operação automatizada da válvula, enquanto o sensor de posição pode fornecer a posição da válvula feedback para o sistema de controle.
Isto torna a válvula adequada para integração em sistemas automatizados de processamento higiênico onde válvulas precisas sequenciamento, monitoramento de processos e intervenção manual reduzida são necessários.
A válvula pode ser usada em tubulações de produtos higiênicos onde diferentes bebidas, alimentos líquidos ou soluções de limpeza precisam permanecer separados durante a produção.
As fábricas de laticínios exigem controle rigoroso da contaminação dos produtos e dos processos de limpeza. A estrutura de assento duplo fornece uma solução eficaz para separar produtos lácteos de fluidos CIP.
Os processos de fabricação de cerveja envolvem vários meios líquidos e ciclos de limpeza frequentes. A válvula AVM Mixproof pode ajudar a melhorar separação do caminho do fluxo e suporte a operações de limpeza automatizadas.
A produção farmacêutica exige altos padrões de limpeza, controle de processos e prevenção de contaminação. O a construção higiênica e a capacidade CIP/SIP tornam a válvula adequada para sistemas de processos farmacêuticos compatíveis.
Os processos biotecnológicos muitas vezes exigem manuseio controlado de meios e condições higiênicas rigorosas. O assento duplo o design de vedação ajuda a manter a separação entre os diferentes fluidos do processo.
Escolher a válvula à prova de mistura correta requer mais do que selecionar o tamanho da válvula. Os compradores devem confirmar o seguinte parâmetros com AVM:
1. Tamanho do gasoduto: DN40 – DN100
2. Meio de processo: produto, água, solução CIP ou outro fluido compatível
3. Pressão de trabalho: máximo até 5 bar
4. Temperatura operacional: -10°C a +135°C dependendo da seleção da vedação
5. Material de vedação: EPDM, FKM ou Silicone
6. Padrão de conexão: Tri-Clamp, solda de topo, flange ou rosca
7. Método de limpeza: Requisitos CIP
8. Requisitos de esterilização: SIP e temperatura nominal de esterilização
9. Requisitos de automação: controlador inteligente e/ou sensor de posição
10. Requisitos de material: peças de contato com o produto SS316L e peças sem contato com o produto SS304
Fornecer esses parâmetros antes do pedido ajuda a AVM a recomendar a configuração e vedação apropriada da válvula solução.
| Comparação | Válvula à prova de mistura de assento duplo AVM | Arranjo convencional de válvula de assento único |
| Separação de mídia | Estrutura de vedação dupla independente | Depende de múltiplas válvulas e tubulações |
| Proteção contra contaminação cruzada | A câmara de vazamento fornece descarga controlada | Maior dependência do arranjo da válvula |
| Produção + CIP | Suporta operações simultâneas adequadas | Muitas vezes requer isolamento adicional |
| Detecção de vazamento | Câmara de vazamento atmosférico | Depende do design do sistema |
| Quantidade de válvulas | Pode substituir múltiplas válvulas de sede única em aplicações adequadas | Mais válvulas podem ser necessárias |
| Limpeza | Design higiênico compatível com CIP | Depende da configuração individual da válvula |
| Automação | Controlador inteligente opcional e sensor de posição | Depende do sistema de controle selecionado |
| Complexidade de instalação | Pode simplificar arranjos de tubulação adequados | Pode exigir mais válvulas e conexões |
A AVM se concentra em soluções de válvulas de processo higiênicas projetadas de acordo com as necessidades reais de alimentos, bebidas, laticínios, sistemas de processamento farmacêutico, cervejeiro e biotecnológico.
A válvula sanitária inteligente à prova de mistura de assento duplo combina construção de contato com o produto SS316L, independente vedação de sede dupla, detecção de vazamento atmosférico, compatibilidade CIP/SIP e controle inteligente opcional.
Para compradores que procuram um fabricante e fornecedor confiável de válvulas sanitárias à prova de mistura, a AVM pode fornecer válvulas configurações baseadas no tamanho da tubulação, tipo de conexão, meio de processo, material de vedação, condições operacionais e requisitos de automação.
Uma válvula sanitária à prova de mistura de sede dupla é uma válvula de processo higiênica projetada para separar dois meios de processo diferentes dentro do mesmo corpo da válvula. Duas vedações independentes criam uma câmara de vazamento entre os caminhos do meio para reduzir o risco de contaminação cruzada.
Se uma vedação falhar, o meio vazado entra na câmara de vazamento intermediária e é descarregado através do saída de vazamento atmosférico. Isso evita que o meio vazado entre diretamente na linha de processo oposta e fornece uma indicação visível de um possível problema de vedação.
Sim. A válvula foi projetada para limpeza CIP, permitindo que as áreas relevantes de fluxo interno, hastes de válvula e vazamentos câmara a ser limpa como parte do processo de limpeza sem desmontagem de rotina.
Sim. O design higiênico, o material de contato do produto SS316L, a capacidade CIP/SIP e o controle automatizado opcional tornam a válvula adequada para aplicações de processamento farmacêutico compatíveis. O sistema completo deve ser avaliado de acordo com os requisitos higiénicos e regulamentares específicos do cliente.
AVM oferece materiais de vedação EPDM, FKM e silicone. O material apropriado depende do meio do processo, temperatura, produtos químicos de limpeza e condições de esterilização.
A faixa de tamanho padrão fornecida é DN40–DN100. Os compradores devem confirmar o tamanho necessário de acordo com o fluxo do gasoduto taxa, padrão de conexão e requisitos de processo.
A pressão máxima de trabalho é de até 5 bar. A pressão operacional real deve ser confirmada de acordo com o selecionado configuração da válvula e condições de aplicação.
Sim. AVM oferece controladores inteligentes opcionais e sensores de posição para integração com sistemas de processos automatizados e monitoramento da posição da válvula.
Se a sua linha de processo precisar lidar com dois meios diferentes e, ao mesmo tempo, minimizar o risco de contaminação cruzada, o AVM Sanitary A válvula inteligente à prova de mistura de sede dupla oferece uma solução prática para isolamento higiênico do fluxo.
Envie ao AVM o tamanho da tubulação, meio do processo, pressão de trabalho, temperatura operacional, tipo de conexão, vedação requisitos, condições CIP/SIP e requisitos de automação. AVM pode ajudar a determinar uma válvula à prova de mistura adequada configuração para seu sistema de processamento sanitário.
