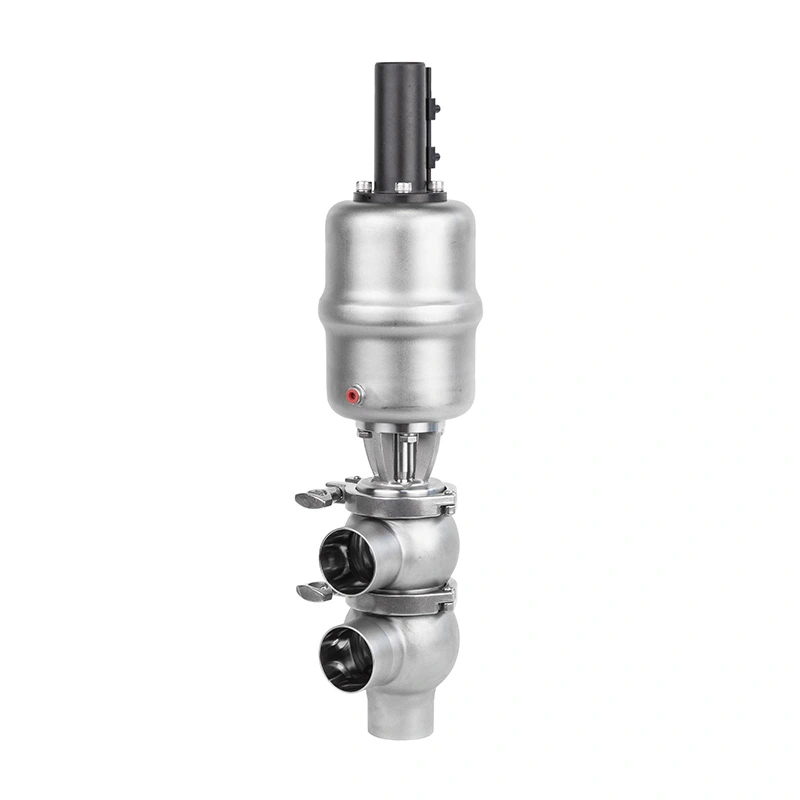

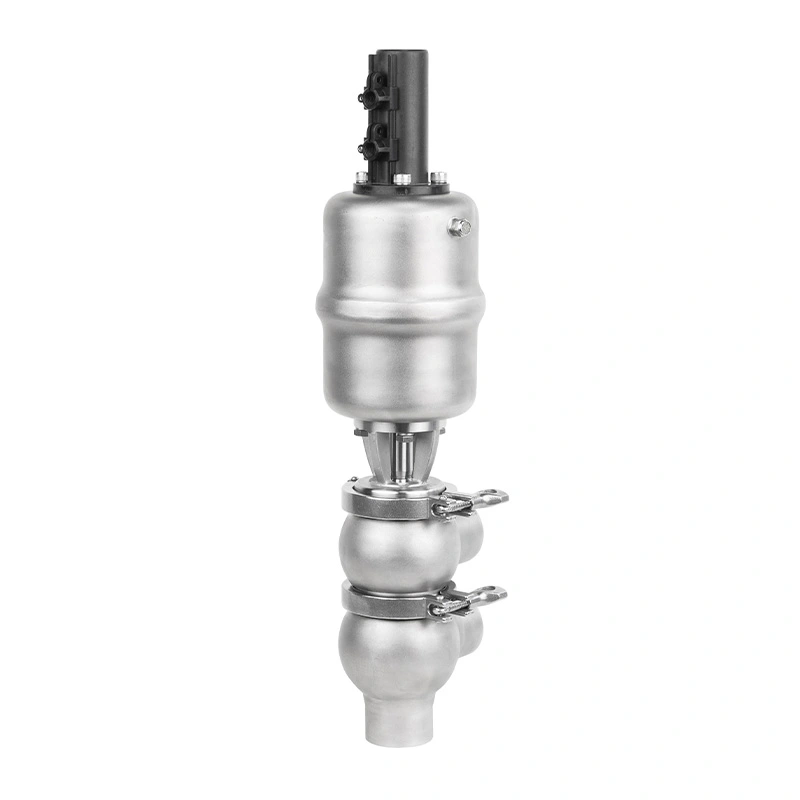

Com uma estrutura compacta de sede única, componentes de contato com o produto em aço inoxidável 316L, superfícies internas lisas e operação manual ou pneumática, a válvula sanitária de corte de assento único AVM oferece uma solução prática para isolamento de fluidos higiênicos em alimentos, bebidas, laticínios, cervejarias, produtos farmacêuticos, biotecnologia, cosméticos e sanitários processamento químico.
Sua construção compatível com CIP/SIP reduz a necessidade de desmontagem frequente, enquanto as opções de vedação em conformidade com a FDA e os padrões de conexão sanitária permitem que a válvula seja integrada em diferentes sistemas de processamento higiênico.
A válvula de corte de sede única AVM foi projetada principalmente para abrir ou fechar uma linha de processo, proporcionando uma operação simples maneira de isolar equipamentos, tubulações, tanques e seções de processamento.
Seu princípio operacional simples o torna adequado para aplicações onde o isolamento confiável do fluxo é mais importante do que roteamento de fluxo complexo.
Uma sede de válvula usinada com precisão funciona em conjunto com a vedação sanitária selecionada para criar uma vedação confiável interface. Isso ajuda a minimizar vazamentos indesejados quando a válvula está fechada, mesmo quando o processo sofre alterações em pressão ou temperatura dentro da faixa operacional especificada.
Em comparação com arranjos de válvulas multisede mais complexos, a estrutura de sede única oferece uma configuração compacta que é mais fácil de instalar e manter.
Pode ser utilizado em ramais de dutos, entradas e saídas de equipamentos, conexões de tanques e outros pontos onde é necessário isolamento confiável.
O caminho de fluxo interno foi projetado para minimizar espaços mortos onde resíduos de produto, fluido de limpeza ou microorganismos poderia acumular.
Isto é particularmente importante em aplicações onde os lotes de produção são alterados frequentemente ou onde é necessário controle higiênico.
O acabamento superficial interno pode atingir Ra ≤0,4–0,8 μm, com eletropolimento disponível como opção. Uma superfície lisa ajuda a reduzir a adesão do produto e proporciona uma limpeza mais eficaz durante os ciclos CIP.
O corpo da válvula e os componentes internos de contato com o produto são fabricados em aço inoxidável de qualidade sanitária, com Aço inoxidável ASTM 316L/1.4404 disponível para aplicações higiênicas exigentes.
O material oferece resistência à corrosão contra meios de processo compatíveis e agentes de limpeza repetidos.
A válvula foi projetada para sistemas de processamento higiênico que exigem padrões sanitários 3-A, embora disponível em EPDM, As vedações de silicone e FKM usam materiais em conformidade com a FDA.
Para aplicações farmacêuticas, alimentícias e de bebidas, os compradores podem selecionar a configuração apropriada de acordo com seus requisitos regulatórios e de processo.
A estrutura interna simplificada permite que fluidos de limpeza passem pela válvula durante operações CIP, ajudando remova o produto residual sem exigir desmontagem de rotina.
A válvula pode ser configurada para ciclos repetidos de esterilização, com a temperatura aplicável determinada pelo material de vedação selecionado e configuração da válvula.
A estrutura da válvula permite que os principais componentes de desgaste sejam acessados para inspeção e substituição. Inspeção regular do selo pode ajudar a identificar o desgaste antes que ele afete a confiabilidade do processo.
A combinação de uma estrutura simples de sede única, componentes de vedação substituíveis e construção de fácil acesso ajuda reduz o tempo de manutenção em comparação com conjuntos de válvulas mais complicados.
A operação manual fornece uma solução simples para tubulações onde a troca de válvulas é realizada por operadores e o controle automático não é necessário.
Uma configuração normalmente fechada mantém a válvula fechada quando o controle pneumático não é aplicado, tornando-a adequada para linhas de processo onde uma posição fechada é preferida como estado operacional padrão.
Uma configuração normalmente aberta permite que a válvula permaneça aberta sob a condição padrão definida e pode ser selecionada de acordo com a estratégia de controle de processo.
A configuração de dupla ação proporciona controle pneumático para operações de abertura e fechamento, tornando-a adequado para sistemas de produção automatizados que exigem movimento controlado da válvula.
Unidades opcionais de feedback de posição, topos de controle, válvulas solenóides e controladores inteligentes permitem que a válvula AVM estar conectado a sistemas automatizados de controle de processo.
| Parâmetro | Especificação |
| Produto | Válvula sanitária de corte de assento único |
| Marca | AVM |
| Tipo de válvula | Válvula de corte sanitário/isolamento higiênico |

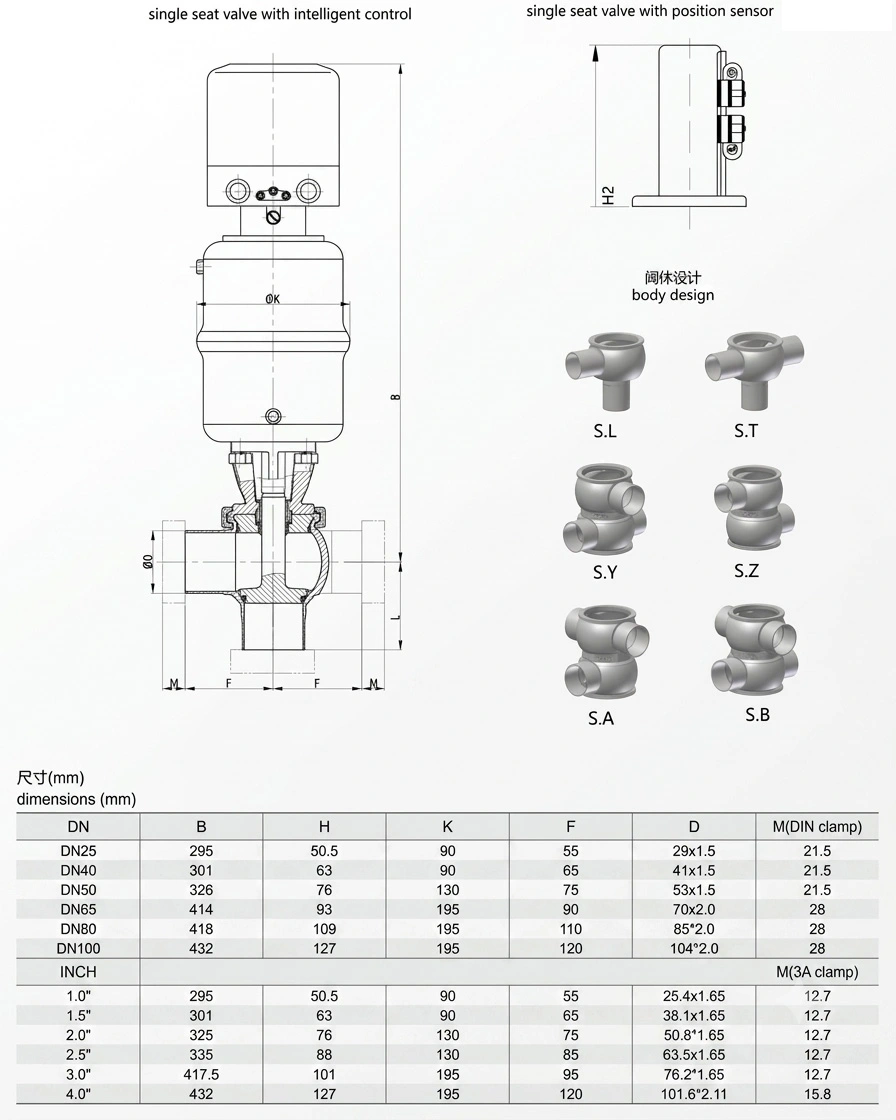

| Tamanhos disponíveis | DN10–DN100; configuração padrão específica DN25–DN100 / 2"–4" |
| Material do Corpo | Aço Inoxidável AISI 304 / ASTM 316L; 1.4404 |
| Componentes Internos | Aço inoxidável de grau sanitário usinado com precisão |
| Acabamento de superfície interna | Ra ≤0,4–0,8 μm |
| Eletropolimento | Opcional, Ra ≤0,4 μm |
| Materiais de vedação | EPDM, PTFE, Silicone, FKM |
| Conformidade do Selo | Opções de qualidade alimentar em conformidade com a FDA |
| Pressão de Trabalho | Até 10 bar, personalizável; configuração padrão até 5 bar |
| Temperatura de trabalho | -10°C a 150°C, dependendo da configuração e do material de vedação |
| Operação | Manual / Pneumático |
| Tipos de conexão | Braçadeira, Solda, Rosca, Flange |
| Padrões | SMS, DIN 11851, ASME BPE, RJT, IDF |
| Acessórios opcionais | Unidade de realimentação de posição, parte superior de controle, válvula solenóide, controlador inteligente |
As conexões de fixação proporcionam instalação rápida e desmontagem conveniente, tornando-as adequadas para processamento sanitário sistemas que exigem inspeção ou manutenção frequente.
As conexões soldadas de topo fornecem uma conexão permanente da tubulação com menos juntas destacáveis e são adequadas para sistemas higiênicos onde transições internas suaves são importantes.
Configurações rosqueadas e flangeadas podem ser selecionadas para equipamentos de processo compatíveis e layouts de tubulações onde aplicam-se diferentes requisitos de instalação ou manutenção.
AVM pode configurar a válvula de acordo com os padrões de conexão sanitária comumente usados, incluindo SMS, DIN 11851, ASME BPE, RJT e IDF, ajudando os compradores a combinar a válvula com a tubulação de processo existente.
O AISI 304 oferece uma opção prática para aplicações sanitárias adequadas, enquanto o aço inoxidável 316L é o preferido onde são necessárias maior resistência à corrosão e condições exigentes de contato com o produto.
O EPDM é adequado para muitas aplicações de processamento higiênico geral e à base de água. A seleção final deve ser baseada no meio do processo e nas condições de limpeza.
O silicone pode ser selecionado para aplicações que exigem flexibilidade e desempenho de temperatura adequados, sujeito a compatibilidade de processos.
O FKM oferece resistência a muitos óleos, produtos químicos e aplicações em altas temperaturas. Compatibilidade com o real o processo e a mídia de limpeza devem ser confirmados antes da seleção.
O PTFE pode ser especificado quando suas características de resistência química e temperatura forem vantajosas para o uso pretendido. aplicação.
Os materiais de aço inoxidável e a documentação relevante do material podem ser verificados em relação à válvula especificada configuração.
Dimensões críticas e interfaces de conexão são inspecionadas para garantir compatibilidade com a tubulação do cliente e equipamento.
O teste de pressão é realizado para verificar a integridade mecânica da válvula sob condições de teste especificadas.
O sistema de vedação é verificado quanto a vazamentos para verificar o desempenho do fechamento antes do envio.
As condições da superfície interna e externa são inspecionadas de acordo com os requisitos de acabamento especificados.
As configurações manuais e pneumáticas são verificadas quanto à operação adequada de abertura, fechamento e atuador antes da entrega.
Usado para isolar leite, creme, produtos lácteos líquidos e linhas de limpeza compatíveis onde higiene rigorosa e limpeza CIP frequente é necessária.
Adequado para linhas de produção de alimentos líquidos higiênicos que exigem isolamento confiável em equipamentos de processamento, tanques e seções do gasoduto.
A válvula pode ser instalada em sistemas de processamento de bebidas, cerveja e líquidos para isolamento e equipamentos de linha de produtos desligamento.
Para aplicações farmacêuticas compatíveis, acabamento superficial higiênico, construção sanitária e CIP/SIP capacidade de suporte a ambientes de processos controlados.
A configuração compacta de assento único pode ser usada para isolamento higiênico de fluidos em biotecnologia e laboratório equipamentos de processo onde a limpeza e o fluxo controlado são importantes.
Adequado para sistemas de processamento de líquidos cosméticos que exigem manuseio limpo de produtos e isolamento confiável de tubulações.
Selecione a válvula de acordo com o diâmetro do tubo existente, capacidade de vazão necessária e padrão de conexão. AVM configurações estão disponíveis em uma ampla faixa de tamanhos sanitários.
Confirme a pressão de trabalho real e a temperatura operacional antes de selecionar o corpo da válvula e a configuração da vedação. A temperatura máxima aplicável depende dos materiais selecionados.
Escolha EPDM, PTFE, Silicone ou FKM de acordo com o meio do processo, produtos químicos de limpeza, condições de esterilização, e temperatura operacional esperada.
Escolha operação manual para isolamento local simples ou operação pneumática quando a válvula precisar ser integrada um sistema de produção automatizado.
Forneça o tipo e padrão de conexão necessários, como Tri-Clamp, solda, rosca, flange, DIN 11851, SMS, IDF, RJT, ou ASME BPE.
A configuração de assento único oferece uma solução prática quando o principal requisito é abertura confiável e fechamento em vez de separação complexa de meios ou desvio de fluxo.
O design de dead leg minimizado, o acabamento interno suave e a compatibilidade CIP/SIP ajudam a reduzir resíduos de produto e simplificar a manutenção higiênica.
AVM oferece vários materiais de corpo, opções de vedação, padrões de conexão, métodos operacionais e acessórios de automação para combinar diferentes ambientes de processamento.
Atuadores pneumáticos, feedback de posição, válvulas solenóides, topos de controle e controladores inteligentes permitem que a válvula ser incorporados em modernos sistemas de processamento automatizado.
É usado principalmente para isolar ou abrir um único caminho de fluxo de processo em sistemas de tubulação higiênica. Aplicações típicas incluem isolamento de equipamentos, conexões de tanques, seções de tubulações e desligamento de linhas de processo.
Uma válvula de corte de sede única é projetada principalmente para isolamento direto do fluxo. Uma válvula à prova de mistura usa vários sedes de vedação e uma câmara de vazamento para separar dois meios de processo e reduzir riscos de contaminação cruzada.
Sim. O design sanitário suporta limpeza CIP e pode ser configurado para ciclos repetidos de esterilização de acordo com a válvula selecionada e os materiais de vedação.
O aço inoxidável 316L é geralmente preferido para aplicações exigentes de contato com produtos higiênicos devido à sua resistência à corrosão e desempenho sanitário.
Sim. AVM fornece configurações de atuadores pneumáticos normalmente fechados, normalmente abertos e de dupla ação, bem como acessórios de automação.
A faixa geral especificada é DN10–DN100, com configurações padrão incluindo DN25–DN100 e 2"–4". O exato o tamanho disponível deve ser confirmado de acordo com a conexão selecionada e configuração da válvula.
A especificação geral permite até 10 bar com personalização, enquanto a configuração padrão é avaliada em até 5 barra. A classificação de pressão real deve ser confirmada para o modelo selecionado.
Sim. As opções disponíveis incluem SMS, DIN 11851, ASME BPE, RJT, IDF, bem como braçadeira, solda, rosca e flange configurações de conexão.
Se a sua linha de produção precisa de uma solução compacta, higiênica e de fácil manutenção para isolamento confiável de tubulações, o AVM A válvula sanitária de corte de assento único fornece uma configuração flexível para diferentes condições de processo.
Envie ao AVM o tamanho da tubulação, meio do processo, pressão, temperatura, requisitos de vedação, padrão de conexão e manual ou requisito de operação pneumática para identificar a configuração de válvula apropriada para sua aplicação.
