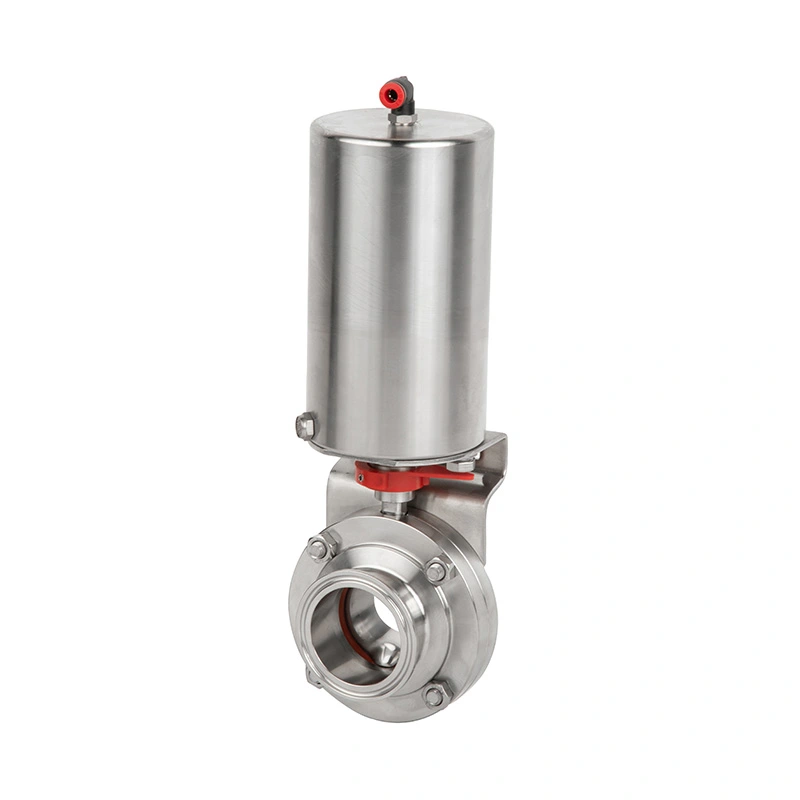

Válvula borboleta pneumática sanitária de 2 peças

A válvula borboleta pneumática sanitária de 2 peças está disponível com peças de contato com o produto em aço inoxidável 304L ou 316L e EPDM como material de vedação padrão, com FPM, silicone e NBR disponíveis como opções. O atuador pneumático fornece movimento giratório de 90° para abertura e fechamento, enquanto as configurações NC, NO e de dupla ação permitem modo de operação a ser selecionado de acordo com os requisitos de processo e segurança.

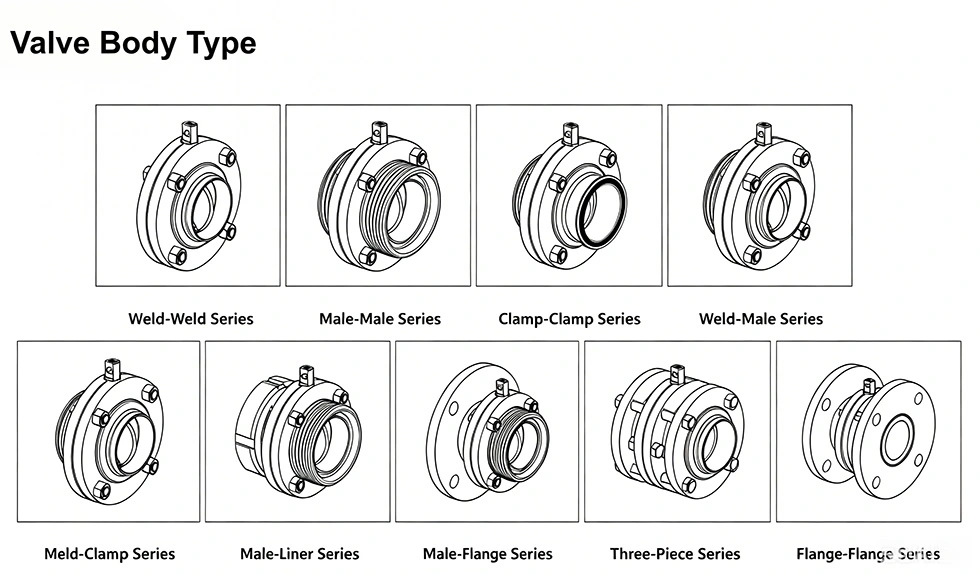

Com opções de conexão Tri-Clamp, soldada, rosqueada, braçadeira e flange, a válvula AVM pode ser configurada para diferentes sistemas de tubulações sanitárias. É adequado para produtos farmacêuticos, biotecnologia, alimentos e bebidas, laticínios, cosméticos, produtos finos produtos químicos e outras aplicações de processos limpos.

Recursos do produto

Estrutura higiênica de duas peças

A válvula utiliza um corpo compacto de duas peças com superfícies lisas de contato com o produto para reduzir a retenção de material e simplificar a limpeza. Opções de aço inoxidável 304L e 316L estão disponíveis para componentes em contato com o produto, com certificação EN 10204 Certificado 3.1B disponível de acordo com a configuração selecionada. O acabamento superficial interno pode atingir Ra ≤0,8 μm.

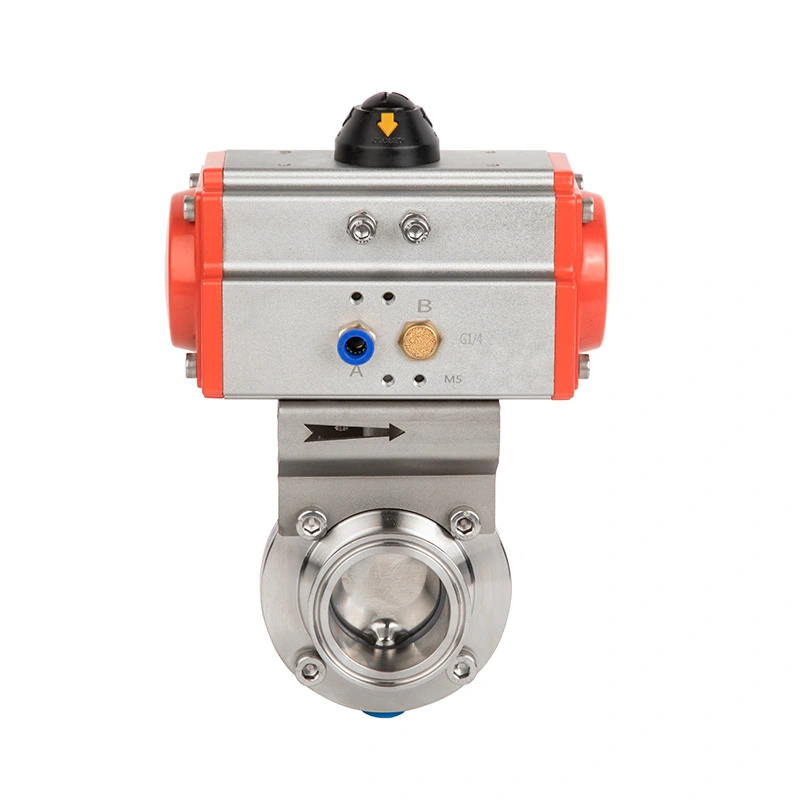

Operação Pneumática para Linhas Automatizadas

O atuador pneumático converte o movimento do ar comprimido em movimento giratório de 90°, permitindo válvulas rápidas e repetíveis operação. Ele pode ser conectado ao PLC e outros sistemas de controle de processo para abertura, fechamento e monitoramento remotos. A pressão do ar de controle é especificada em 5–8 bar.

Vedação para abertura e fechamento repetidos

O disco e a sede de elastômero são projetados para manter a vedação durante ciclos operacionais repetidos. EPDM é o padrão material de vedação, enquanto FPM, silicone e NBR podem ser selecionados de acordo com o meio do processo e operação condições. O atuador fornece o torque de fechamento necessário quando o disco atinge a posição de vedação.

Múltiplas configurações operacionais

A válvula borboleta pneumática sanitária de 2 peças pode ser fornecida normalmente fechada, normalmente aberta ou de dupla ação. Isto permite aos usuários selecionar a resposta da válvula quando o fornecimento de ar muda ou é interrompido. Um manual a alça multiposições também está disponível para instalações onde é necessário ajuste local.

Princípio de funcionamento

A válvula controla o meio do processo através de um disco montado no eixo da válvula. O atuador pneumático gira o eixo em aproximadamente 90°.

Quando a válvula está totalmente aberta, o disco é posicionado na direção da tubulação, permitindo que o meio do processo passar. À medida que o atuador gira o disco em direção à posição fechada, a área de fluxo disponível diminui. Quando o disco atinge a posição fechada, entra em contato com a sede de elastômero e bloqueia a tubulação.

Para uma configuração normalmente fechada, a mola retorna a válvula para a posição fechada quando a pressão pneumática é removido. Para uma configuração normalmente aberta, a mola retorna a válvula para a posição aberta. Uma dupla ação o atuador usa ar comprimido para abrir e fechar.

Modos de operação pneumáticos

Normalmente fechado

A válvula abre quando o ar comprimido é fornecido e retorna à posição fechada através da força da mola quando o ar a pressão é removida. Esta configuração pode ser usada onde o processo requer isolamento automático de fluxo durante perdas de fornecimento pneumático.

Normalmente aberto

A válvula fecha quando o ar comprimido é fornecido e retorna para a posição aberta quando o suprimento de ar é removido. Esta configuração pode ser selecionada quando for preferível manter o fluxo do processo durante uma falha pneumática.

Dupla Ação

O ar comprimido controla os movimentos de abertura e fechamento. Esta configuração fornece força consistente do atuador em ambas as direções e é adequado para sistemas de produção automatizados com requisitos de ciclagem regulares.

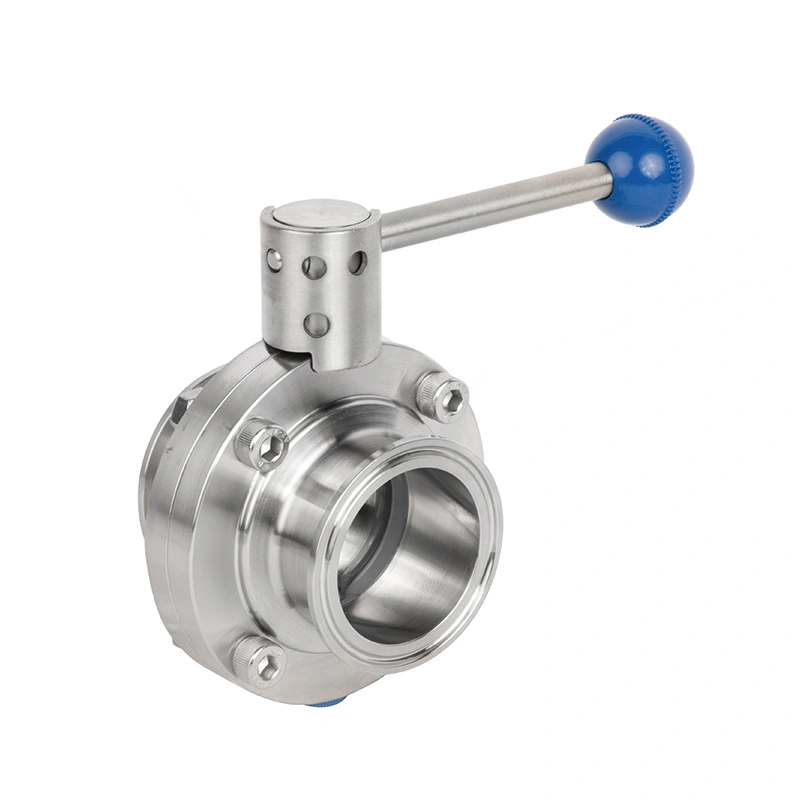

Operação manual

Uma alavanca de travamento multiposições pode ser instalada onde for necessário ajuste de fluxo local. O operador pode selecionar posições totalmente abertas, totalmente fechadas ou intermediárias sem a necessidade de um sistema de controle pneumático.

Esta configuração é útil para seções de uma linha de processo que requerem intervenção manual ocasional, ajuste de comissionamento ou isolamento de manutenção.

Aplicativos

Farmacêutica e Biotecnologia

A Válvula Borboleta Pneumática Sanitária AVM de 2 Peças pode ser usada em tubulações de processos farmacêuticos e biotecnológicos para transferência de líquidos, preparação de tampão, sistemas de biorreatores, linhas de processo estéreis, sistemas CIP e fluido de alta pureza manuseio. A construção em aço inoxidável para contato com o produto e o acabamento superficial sanitário disponível são adequados para aplicações onde a limpeza e o controle de contaminação são importantes.

Alimentos e Bebidas

As aplicações típicas incluem processamento de laticínios, produção de leite e iogurte, processamento de bebidas, produção de sucos, sistemas de cervejaria e transferência de ingredientes alimentares. A operação pneumática permite que a válvula seja integrada em sistemas automatizados linhas de transferência e processamento.

Cosméticos e cuidados pessoais

A válvula pode ser usada para processamento de xampus, loções, cremes e outros produtos líquidos ou semilíquidos. O sanitário a construção apoia a limpeza de rotina e ajuda a reduzir o acúmulo de produtos na tubulação do processo.

Sistemas de Química Fina e Processo Limpo

As aplicações incluem transferência de líquidos químicos finos, sistemas utilitários limpos, distribuição higiênica de líquidos e controle de fluido de processo onde são necessárias construção em aço inoxidável e operação automatizada repetível.

Construção do Produto

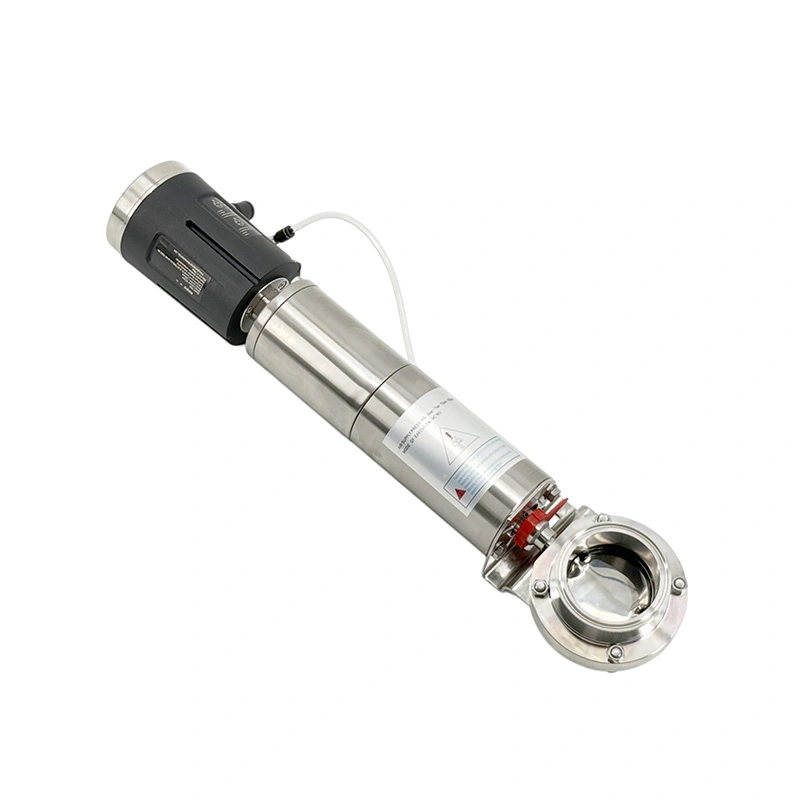

Os principais componentes incluem um corpo de válvula sanitária de duas peças, disco de aço inoxidável, eixo da válvula, vedação de elastômero sistema e atuador pneumático. Controladores inteligentes opcionais, válvulas solenóides, sensores de posição e NPN/PNP sensores de posição limite podem ser adicionados de acordo com os requisitos de automação do sistema de processo.

Especificações Técnicas

Dimensões de tamanho

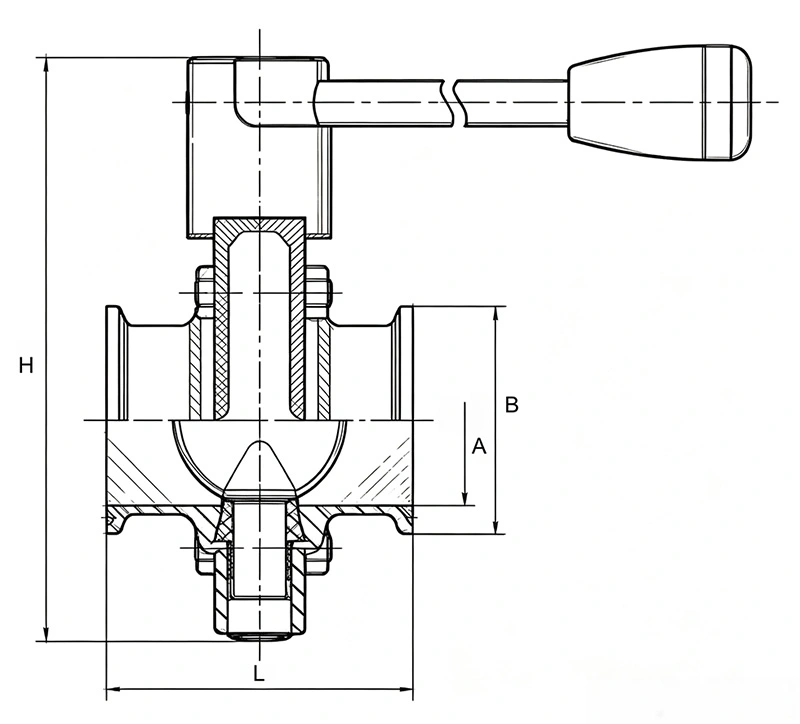

Tipo de braçadeira com manual

Tipo de braçadeira padrão DIN com manual

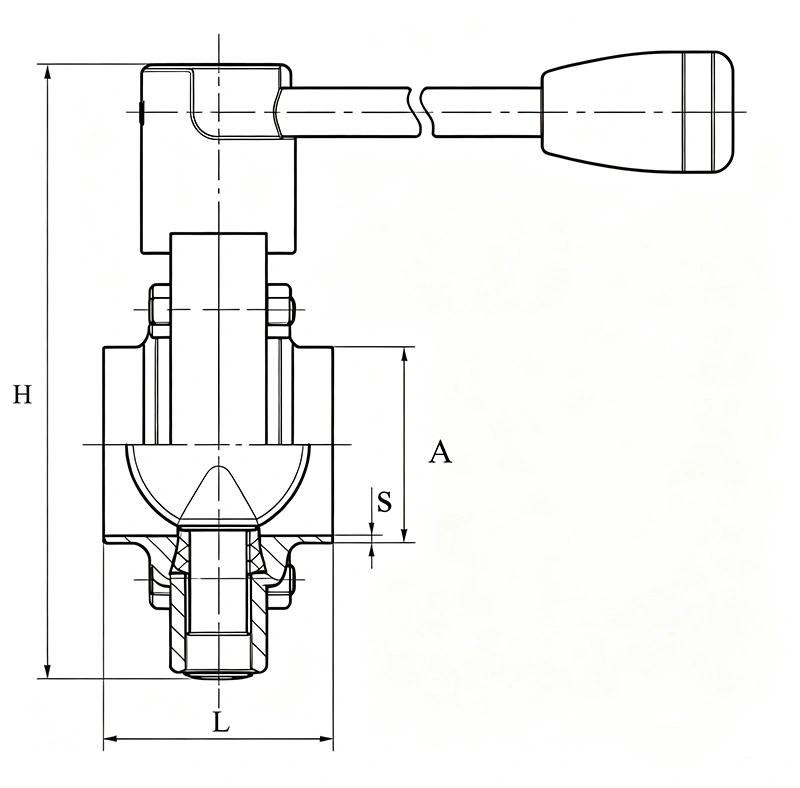

Tipo de soldagem com manual

Tipo de soldagem padrão DIN com manual

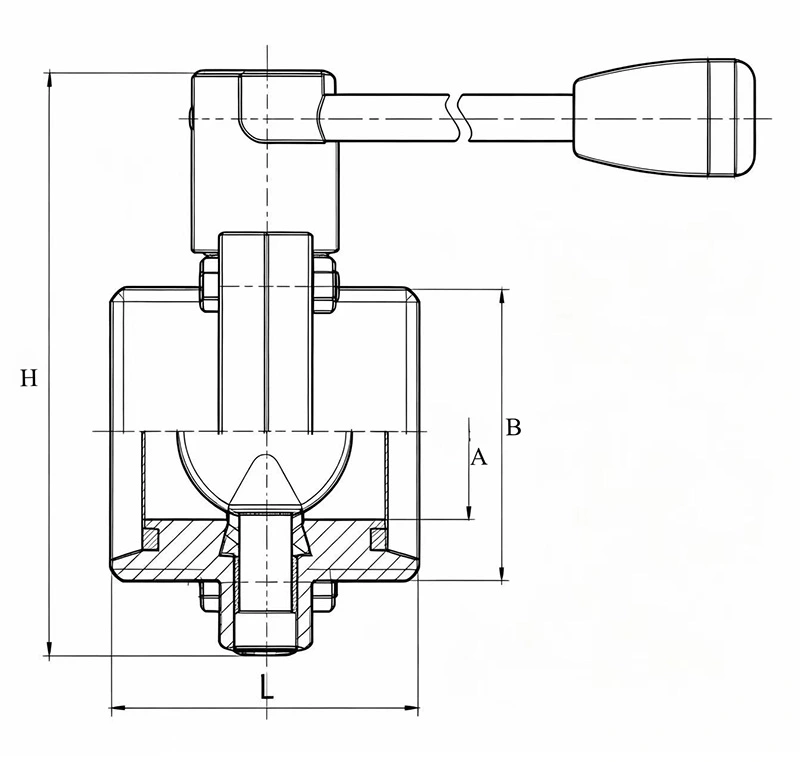

Tipo Roscado com Manual

Tipo roscado padrão DIN com manual

3A tipo roscado padrão com manual

Tipo rosqueado padrão RJT com manual

Tipo roscado padrão IDF com manual

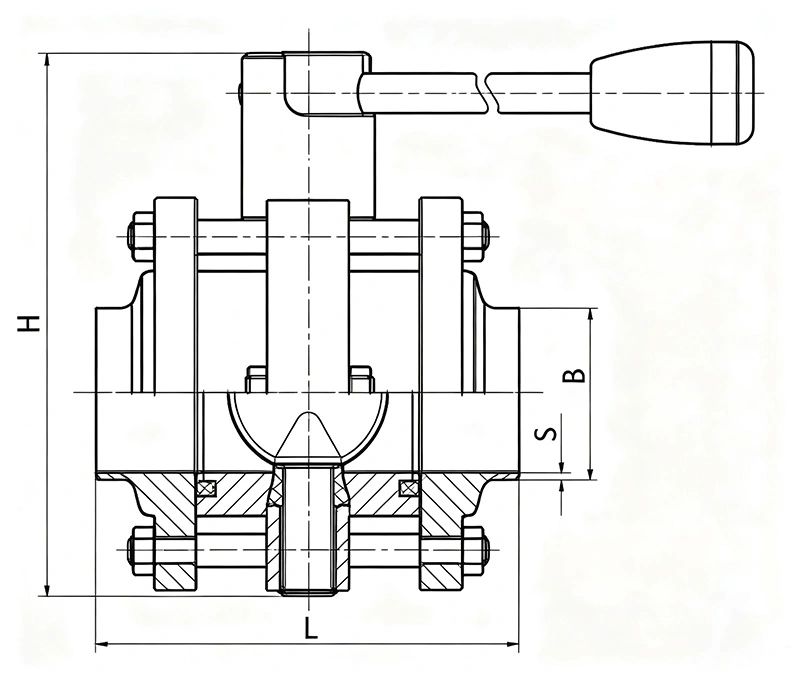

Tipo de três peças com manual

Tipo de três peças padrão DIN com manual

Instalação e Seleção

Ao selecionar uma válvula borboleta pneumática sanitária AVM, o comprador deve confirmar o tamanho da tubulação, conexão padrão, material de contato com o produto, material de vedação, pressão operacional, temperatura, pressão do ar de controle e modo de atuador necessário.

Para sistemas CIP/SIP, o material de vedação selecionado deve ser verificado em relação aos produtos químicos de limpeza reais, temperatura e ciclo de esterilização. Para equipamentos automatizados, a configuração do atuador e opcionais acessórios de controle de posição devem ser especificados junto com a válvula.

O padrão de conexão também deve corresponder ao sistema de tubulação sanitária existente. Selecionando a conexão correta em o estágio de aquisição ajuda a evitar adaptadores adicionais ou modificações na tubulação durante a instalação.

Considerações sobre instalação e seleção

Antes de fazer o pedido, a válvula deve ser selecionada de acordo com o tamanho da tubulação, padrão de conexão, meio de processo, pressão de trabalho, temperatura operacional, material de vedação e modo de operação pneumático necessário. Para automatizado sistemas, os acessórios de controle necessários também devem ser confirmados.

Para aplicações higiênicas usando CIP ou SIP, o material da vedação e a temperatura de esterilização devem ser verificados em relação o ciclo de limpeza real. Para instalações pneumáticas, é especificada uma pressão de ar de controle de 5–8 bar para este série.

Por que a configuração é importante

A principal diferença de seleção para esta válvula não é simplesmente o tamanho da válvula. O modo de operação pneumático, sanitário conexão, material de vedação e tratamento de superfície podem afetar diretamente o desempenho da válvula dentro do conjunto completo sistema de processo.

Por exemplo, uma linha farmacêutica pode priorizar peças de contato com o produto 316L, seleção apropriada de elastômeros, tratamento de superfície higiênico e compatibilidade CIP/SIP, enquanto uma linha de processamento de alimentos pode dar maior ênfase compatibilidade de conexão e ciclos automatizados frequentes. Selecionando a válvula de acordo com o processo completo condições ajudam a evitar substituições ou modificações desnecessárias após a instalação.

Perguntas frequentes

Qual é o prazo de produção padrão?

O prazo de produção padrão da AVM é geralmente de 2 a 4 semanas, dependendo da quantidade do pedido, especificações da válvula, configuração de conexão e disponibilidade de material. O cronograma de entrega deve ser confirmado antes do pedido, particularmente para necessidades urgentes ou personalizadas.

Quais condições de pagamento estão disponíveis?

O acordo de pagamento padrão é depósito de 30% e saldo de 70% antes do envio por T/T ou L/C. Pedidos de pequeno valor podem exigir o pagamento integral antes da produção. Termos específicos podem ser confirmados de acordo com o pedido.

Como a válvula é embalada para exportação?

A válvula é protegida com embalagem adequada para transporte internacional. Podem ser usadas caixas de papel e madeira para ajudar a proteger o corpo da válvula de aço inoxidável, extremidades de conexão, atuador e outros componentes durante o manuseio e remessa.

A válvula pode ser fornecida com acessórios de controle?

Sim. Dependendo dos requisitos de automação, a válvula pode ser configurada com um controlador inteligente, solenóide válvula, sensor de posição ou sensores de posição limite NPN/PNP. Os acessórios necessários devem ser especificados quando encomenda.

Qual material de vedação deve ser selecionado?

EPDM é o material de vedação padrão, enquanto FPM, silicone e NBR são opções disponíveis. A seleção deve ser baseada em o meio do processo, a temperatura operacional, os produtos químicos de limpeza e as condições de esterilização, em vez de usar o mesmo material de vedação para cada aplicação.
