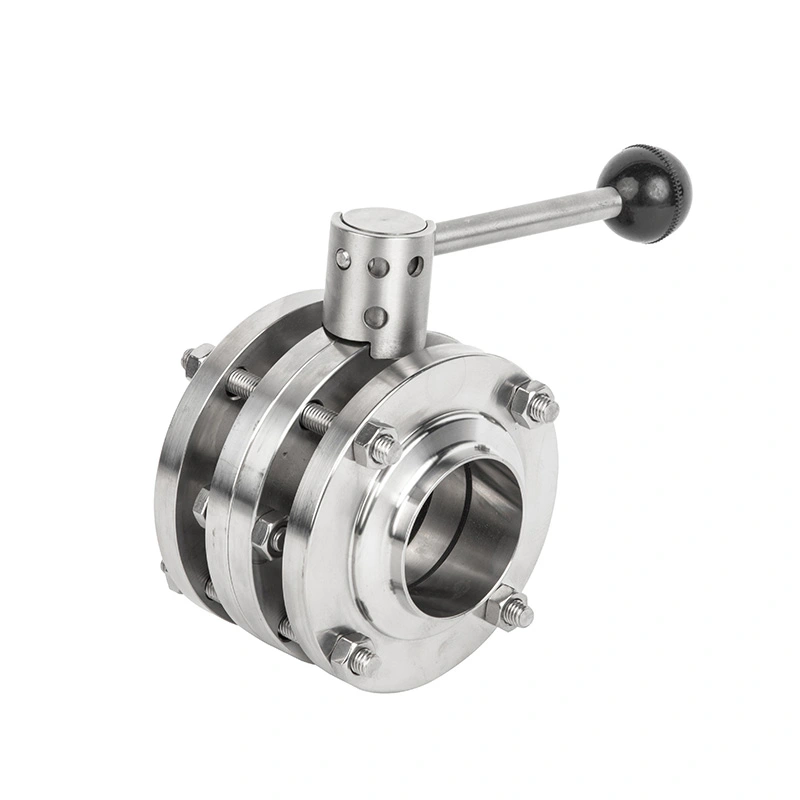

Válvula borboleta manual de 3 peças em aço inoxidável sanitário

A construção de três peças fornece acesso conveniente à borboleta manual de aço inoxidável sanitário de 3 peças Corpo da válvula e componentes internos de vedação, que são úteis para inspeção, limpeza, substituição de vedação e rotina manutenção. A construção em aço inoxidável e as opções de conexão sanitária tornam a válvula adequada para limpeza ambientes de processamento onde a higiene e a operação confiável são importantes.

A válvula é comumente usada em produtos farmacêuticos, biotecnologia, alimentos e bebidas, laticínios, cosméticos e outros produtos sanitários sistemas de processamento para transferência de líquidos, isolamento de linha, drenagem e ajuste de fluxo.

Recursos do produto

1. Estrutura de três peças para manutenção mais fácil

A construção de três peças permite que o corpo da válvula e os componentes internos sejam acessados de forma mais conveniente durante manutenção. Comparada com estruturas mais difíceis de desmontar, esta configuração é adequada para linhas de processamento que exigem inspeção regular, limpeza ou substituição de componentes de vedação.

2. Ajuste de fluxo manual direto

A alavanca de travamento manual fornece controle direto sobre a posição da válvula sem a necessidade de ar comprimido, fiação elétrica ou equipamento de controle pneumático. Os operadores podem selecionar totalmente aberto, totalmente fechado ou intermediário posições de acordo com os requisitos do processo.

3. Construção em aço inoxidável

A válvula é fabricada com componentes de aço inoxidável adequados para aplicações de processos higiênicos. O suave a estrutura interna ajuda a reduzir o acúmulo de mídia e facilita a limpeza em sistemas de tubulação sanitária.

4. Operação rotativa de 90°

A válvula borboleta manual de 3 peças em aço inoxidável sanitário usa um mecanismo operacional de um quarto de volta. Girando o a alça aciona o disco borboleta em aproximadamente 90°, permitindo ao operador alternar entre aberto e fechado posições ou ajuste a passagem do fluxo em uma posição intermediária.

5. Múltiplas conexões sanitárias

AVM fornece diferentes configurações de conexão para acomodar vários layouts de tubulação, incluindo braçadeira, soldagem, conexões rosqueadas e de três peças. Diferentes padrões dimensionais podem ser selecionados de acordo com o existente pipeline de processo.

Princípio de funcionamento

A válvula borboleta manual controla o meio do processo através da rotação de um disco interno.

Quando a alavanca gira o disco para que fique alinhado com a tubulação, a válvula fica na posição aberta e permite a passagem da mídia. À medida que o disco gira para longe da direção do fluxo, a área de fluxo disponível diminui e o fluxo pode ser ajustado. Quando o disco atinge a posição fechada, ele pressiona a vedação estrutura para isolar o pipeline.

O mecanismo de travamento ajuda a manter a posição selecionada durante a operação, reduzindo movimentos não intencionais causados por vibração ou condições normais de processo.

Operação manual

A versão manual é particularmente adequada para linhas de processo onde os operadores necessitam de acesso direto à válvula e a atuação automatizada não é necessária.

A alça pode ser usada para isolamento durante a manutenção do equipamento, ajuste do processo, limpeza, drenagem ou linha comutação. Como a válvula não necessita de alimentação pneumática externa, sua instalação é comparativamente simples e pode reduzir o número de componentes auxiliares ao redor do pipeline.

Para instalações com muitas válvulas sanitárias individuais, a configuração manual também pode ser utilizada em locais onde operação remota frequente não é necessária.

Aplicativos

1. Farmacêutica e Biotecnologia

A válvula pode ser instalada em linhas de transferência de líquidos farmacêuticos, sistemas de preparação de buffer, equipamentos de bioprocessos, tubulação de processo estéril, sistemas de fluidos de alta pureza e linhas de serviços públicos limpas onde a operação higiênica e confiável isolamento manual é necessário.

2. Alimentos e bebidas

As aplicações típicas incluem processamento de laticínios, produção de leite e iogurte, produção de bebidas, processamento de sucos, transferência de ingredientes alimentares, sistemas de cervejaria e tubulações de processamento de alimentos líquidos.

3. Cosméticos e cuidados pessoais

A válvula é adequada para sistemas de transferência de produtos líquidos e semilíquidos usados para xampus, loções, cremes, cosméticos ingredientes e outros produtos de cuidados pessoais.

4. Utilidades Higiênicas e Sistemas de Processo

Também pode ser usado em linhas de água sanitária, sistemas de limpeza, plataformas de processo, equipamentos de armazenamento e transferência e outras aplicações de tubulação higiênica que exigem controle ou desligamento manual de fluxo.

Construção do Produto

A válvula consiste em um corpo de válvula de aço inoxidável de três peças, disco borboleta, eixo da válvula, componentes de vedação e alça de travamento manual. A estrutura modular do corpo fornece acesso aos componentes internos da válvula para inspeção e manutenção.

Diferentes configurações de conexão podem ser selecionadas de acordo com o projeto da tubulação, incluindo braçadeira, soldada, conexões sanitárias rosqueadas e de três peças.

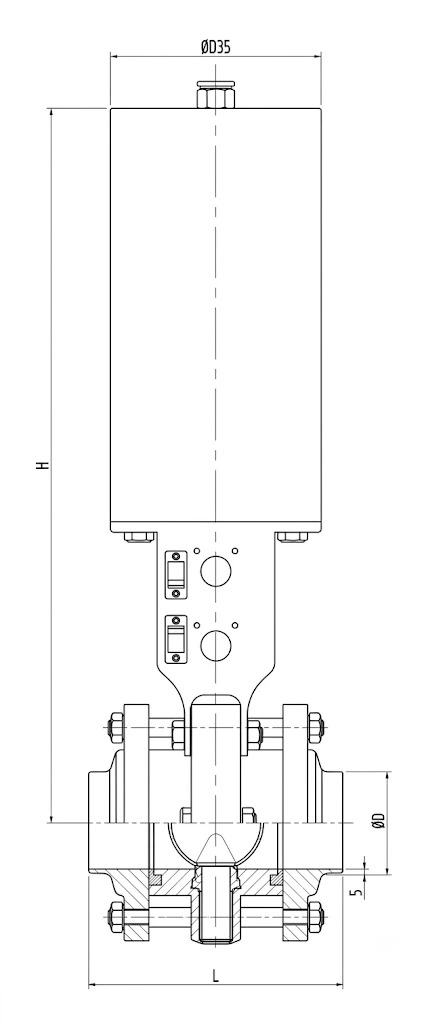

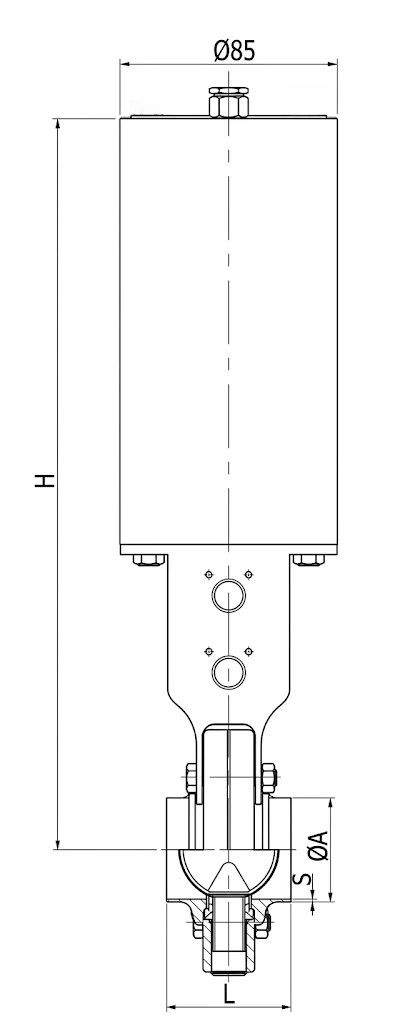

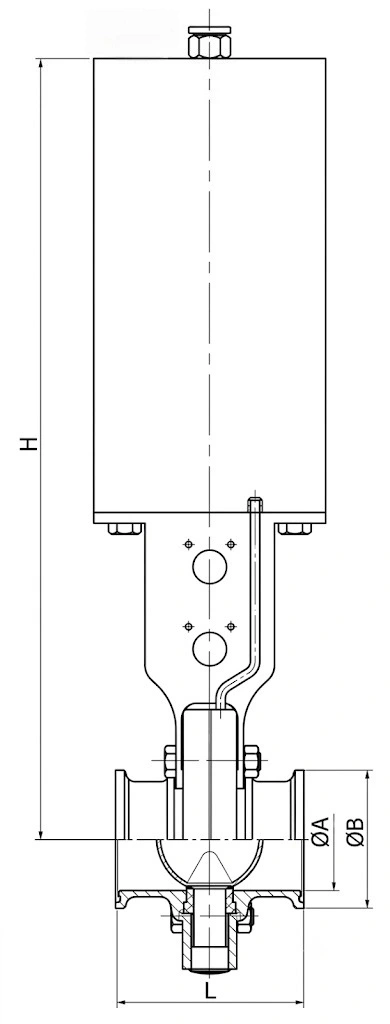

Especificações Técnicas

Tipo de braçadeira com manual

Tipo de braçadeira padrão DIN com manual

Tipo de soldagem com manual

Tipo de soldagem padrão DIN com manual

Tipo Roscado com Manual

Tipo de três peças com manual

Vantagens

A válvula borboleta manual de 3 peças em aço inoxidável sanitário AVM combina operação mecânica direta com um construção de três peças acessível para manutenção. É adequado para tubulações sanitárias onde os operadores exigem posicionamento simples da válvula, isolamento confiável e acesso conveniente aos componentes internos.

As configurações disponíveis de braçadeira, soldada, rosqueada e de três peças proporcionam flexibilidade ao combinar os existentes sistemas de tubulações sanitárias. Seu método de operação manual também elimina a necessidade de ar comprimido e pneumático acessórios de controle em pontos de instalação onde a operação automatizada é desnecessária.

Perguntas frequentes

Qual é o prazo de produção padrão?

O prazo de produção padrão é de 2 a 4 semanas. A programação real depende da quantidade do pedido, especificações da válvula, tipo de conexão e disponibilidade de material. Requisitos urgentes devem ser confirmados com a AVM antes do pedido.

Quais condições de pagamento estão disponíveis?

As condições de pagamento padrão são depósito de 30% com os 70% restantes pagos antes do envio por T/T ou L/C. Pequeno valor os pedidos podem exigir o pagamento integral antes da produção.

Como a válvula é embalada para exportação?

A válvula é embalada de forma segura em caixas de papel e madeira adequadas para transporte internacional. A embalagem ajuda proteja o corpo de aço inoxidável, as extremidades de conexão, a alça e os componentes de vedação durante o manuseio e envio.
