A válvula utiliza aço inoxidável 316L para componentes de contato com o produto e pode ser fornecida com componentes mecânicos de precisão polimento ou eletropolimento para obter uma superfície interna lisa. O caminho de fluxo minimizado por fendas ajuda a reduzir retenção do produto e facilita a limpeza durante a produção de rotina e procedimentos CIP/SIP.

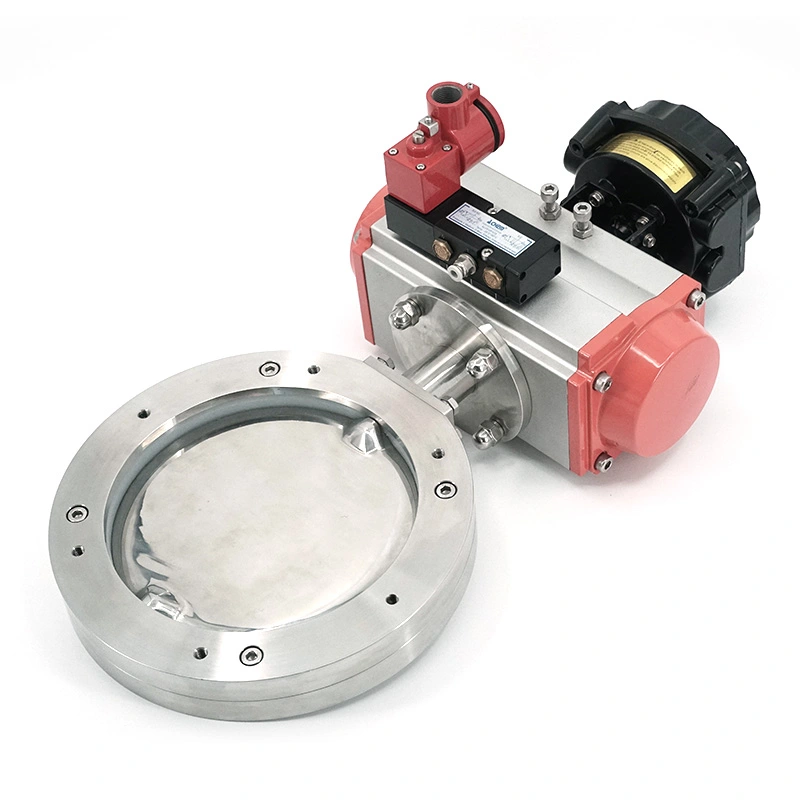

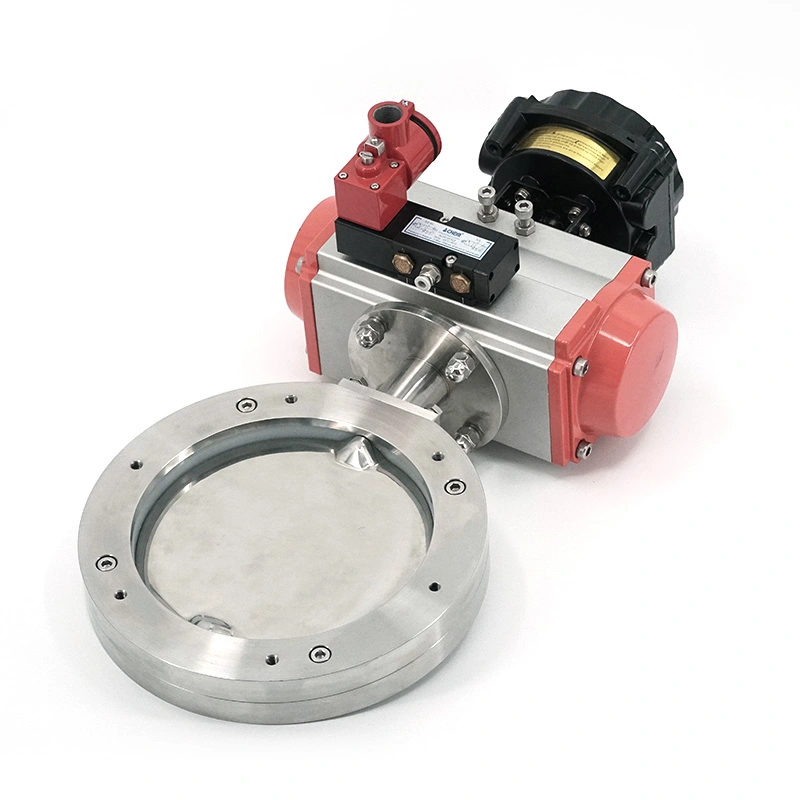

Para linhas de processo automatizadas, a Válvula Borboleta Wafer Pneumática Sanitary 316 pode ser configurada com um atuador, enquanto opções de operação manual também estão disponíveis. Diferentes materiais de assento e configurações de atuação permitir que a válvula seja selecionada de acordo com o meio, temperatura, método de limpeza e requisitos de controle do aplicação.
A configuração wafer é posicionada entre dois flanges da tubulação sem a necessidade de um corpo de válvula longo, ajudando reduzir o espaço total da instalação. Esta estrutura é particularmente útil para skids sanitários, processamento equipamentos e sistemas de tubulação onde o espaço disponível é limitado. A construção compacta também facilita a remoção e manutenção mais conveniente.
Os componentes molhados são fabricados em aço inoxidável SS304 ou SS316L, sendo o 316L particularmente adequado para aplicações que exigem maior resistência à corrosão e requisitos de higiene rigorosos. A seleção de materiais pode ser compatível com o meio do processo e o ambiente operacional.
As superfícies de contato do produto podem ser polidas mecanicamente ou eletropolidas com precisão, com acabamento superficial de Ra ≤ 0,4 μm disponível. Uma superfície interna mais lisa reduz as áreas onde os resíduos do processo podem se acumular e suporta mais limpeza eficaz durante mudanças de produção.
A válvula borboleta pneumática Wafer Sanitary 316 foi projetada para sistemas de processamento higiênico que usam CIP Procedimentos (limpeza no local) e SIP (esterilização no local). Sua estrutura interna com fendas minimizadas ajuda a limitar retenção do produto e suporta limpeza e esterilização sem desmontagem frequente da válvula.

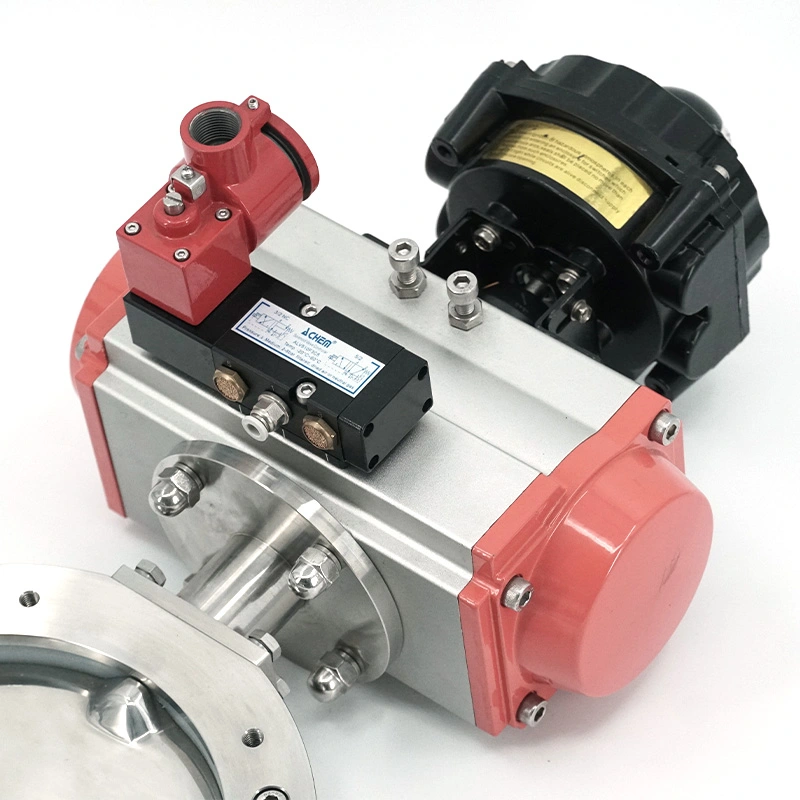

AVM fornece atuação pneumática para aplicações que exigem operação de válvula remota ou automatizada. O atuador pode ser integrado com sistemas de controle de processo para controlar o isolamento da tubulação ou ajuste de fluxo de acordo com a produção sequência.
Além da operação pneumática, a válvula pode ser configurada com puxador manual, manopla multiposição, operador de engrenagem ou atuador elétrico. Isto permite que a mesma plataforma básica de válvula seja adaptada aos sistemas manuais locais bem como linhas de produção sanitária automatizadas.
A válvula pode ser fornecida com materiais de sede em EPDM, Silicone, FKM (Viton) ou PTFE. Diferentes materiais de vedação fornecem diferentes níveis de resistência à temperatura, produtos químicos e meios de processo, permitindo que os compradores selecionem um configuração adequada de acordo com as condições operacionais reais.
A estrutura resiliente da sede proporciona vedação bidirecional confiável com baixo vazamento. O concêntrico disponível ou configurações de disco excêntrico duplo podem ser selecionadas de acordo com as características operacionais e torque exigidos requisitos da tubulação sanitária.
O design simplificado do disco ajuda a reduzir a resistência ao fluxo, mantendo ao mesmo tempo o isolamento e o fluxo eficazes da tubulação controle. Isto torna a válvula adequada para sistemas de transferência de líquidos onde a perda de pressão e a eficiência do fluxo precisam ser ser considerado durante a seleção da válvula.
A construção modular da válvula permite que os componentes de vedação sejam substituídos quando necessário, ajudando a reduzir a manutenção tempo de inatividade. Isto é particularmente útil em instalações de processamento onde as válvulas são operadas frequentemente ou expostas a ciclos de limpeza repetidos.
A válvula pode ser usada em cervejarias, laticínios, produção de bebidas, processamento de sucos, sistemas de água engarrafada, xaropes manuseio e linhas de processamento de alimentos para isolamento de tubulações e controle de fluxo.
A válvula borboleta pneumática Wafer Sanitary 316 é adequada para sistemas de água purificada, Água para Injeção (WFI) sistemas, equipamentos de fermentação, linhas de formulação, processamento asséptico e tubulações CIP/SIP onde a limpeza, resistência à corrosão e higiene do processo são importantes.
Para sistemas de processamento de cosméticos, a válvula pode lidar com aplicações que envolvem loções, cremes, perfumes, xampus e outros ingredientes líquidos onde a transferência higiênica de fluidos e o controle de contaminação são necessários.
A construção em aço inoxidável 316L e as múltiplas opções de sede tornam a válvula adequada para produtos químicos de alta pureza, aditivos, líquidos especiais e outros meios de processo que exigem controle de fluxo higiênico e resistente à corrosão equipamento.
A válvula borboleta wafer sanitária pode ser integrada em diferentes configurações de tubulações higiênicas de acordo com o arranjo de conexão selecionado e projeto do sistema. Sua estrutura compacta de wafer é especialmente adequada para processamento equipamentos onde o comprimento da instalação precisa ser minimizado.
Puxadores manuais e puxadores multiposições são adequados para operação local, enquanto operadores de engrenagem podem ser usados onde é necessário torque operacional manual adicional. Atuadores pneumáticos e elétricos oferecem opções para automação linhas de produção e controle centralizado de processos.
AVM concentra-se nos requisitos práticos de aplicações de válvulas higiênicas, incluindo espaço de instalação, superfície limpeza, seleção de material de vedação, procedimentos de limpeza e automação. A estrutura do wafer ajuda a simplificar instalação em sistemas de tubulação compactos, enquanto o aço inoxidável 316L e as superfícies de contato do produto polidas suportam aplicações sanitárias exigentes. Com múltiplas opções de sede e atuador, a válvula pode ser configurada para diferentes requisitos de mídia e controle de processo.
| Item | Especificação |
| Tipo de válvula | Válvula Borboleta Wafer Sanitária |
| Material de contato do produto | SS304/SS316L |
| Acabamento de superfície | Até Ra ≤ 0,4 μm |
| Design de disco | Concêntrico ou duplo excêntrico |
| Materiais do assento | EPDM, Silicone, FKM (Viton), PTFE |
| Atuação | Puxador manual, punho multiposições, operador de engrenagem, atuador pneumático, atuador elétrico |
| Limpeza | Compatível com CIP/SIP |
| Padrões Higiênicos | 3-A, EHEDG, FDA, ASME BPE |
| Aplicativos | Alimentos e Bebidas, Laticínios, Farmacêutico, Biotecnologia, Cosméticos, Química Fina |
A configuração wafer possui uma estrutura de instalação compacta e pode ser montada entre flanges de tubulação. É adequado para sistemas de processamento sanitário onde o espaço de instalação e a área ocupada pelo equipamento precisam ser controlados.
AVM pode fornecer configurações de aço inoxidável SS304 e SS316L. SS316L é comumente selecionado para higiene aplicações que exigem maior resistência à corrosão e requisitos de material mais rígidos.
EPDM, Silicone, FKM e PTFE estão disponíveis. A opção apropriada depende do meio do processo, operação temperatura, exposição a produtos químicos e condições de limpeza.
Sim. A válvula pode ser equipada com atuador pneumático ou elétrico para operação remota e integração com sistemas automatizados de controle de processos.
Sim. A válvula borboleta pneumática Wafer Sanitary 316 foi projetada para sistemas de processos higiênicos e é compatível com Procedimentos CIP e SIP. A construção interna suave e com fendas minimizadas ajuda a reduzir a retenção do produto durante limpeza e esterilização.
O prazo de produção padrão é de 2 a 4 semanas, dependendo da quantidade do pedido, configuração da válvula, material disponibilidade e outros requisitos do projeto. Encomendas urgentes deverão ser confirmadas com a AVM antes da encomenda.
As condições de pagamento padrão são depósito de 30% e saldo de 70% antes do envio por T/T ou L/C. Pedidos de pequeno valor podem exigir o pagamento integral antes da produção.
A válvula é embalada de forma segura em caixas de papel e madeira adequadas para transporte internacional, ajudando a proteger o corpo da válvula em aço inoxidável, componentes de vedação e atuador durante o transporte.
