Esta estrutura única evita eficazmente fugas externas, reduz riscos de contaminação e protege peças operacionais de meios corrosivos. Com excelente desempenho de vedação, superfícies internas lisas e flexível opções de operação, a válvula de diafragma com acionamento pneumático manual sanitário AVM fornece uma solução confiável para aplicações que exigem altos padrões de higiene, segurança de processo e estabilidade operacional a longo prazo.
A principal vantagem da Válvula Sanitária de Diafragma AVM é sua estrutura completa de isolamento de meios. O flexível O diafragma atua como uma barreira entre o fluido do processo e os componentes mecânicos de operação, garantindo que o o produto entra em contato apenas com o corpo higiênico da válvula e a superfície do diafragma.
Em comparação com válvulas tradicionais que utilizam vedações de gaxeta, a estrutura do diafragma elimina possíveis pontos de vazamento causada pelo movimento da haste. Este design melhora significativamente o controle de contaminação e torna a válvula especialmente adequado para processamento estéril, manuseio de líquidos corrosivos e aplicações que exigem proteção rigorosa do produto.
O diafragma também protege o atuador, a haste e a tampa do contato direto com produtos químicos agressivos ou sensíveis. fluidos de processo, ajudando a prolongar a vida útil e reduzir a frequência de manutenção.

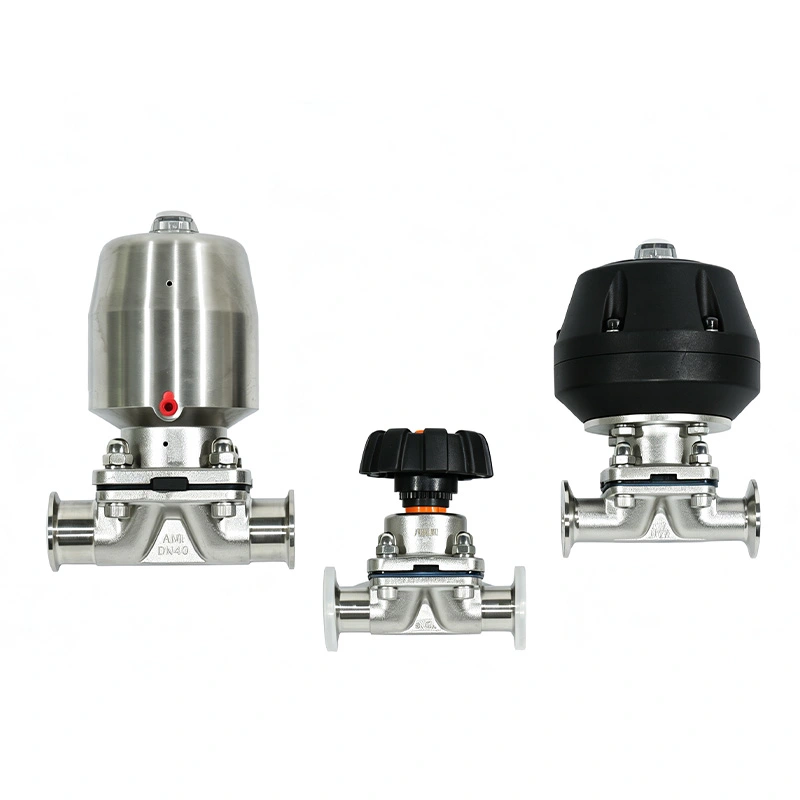

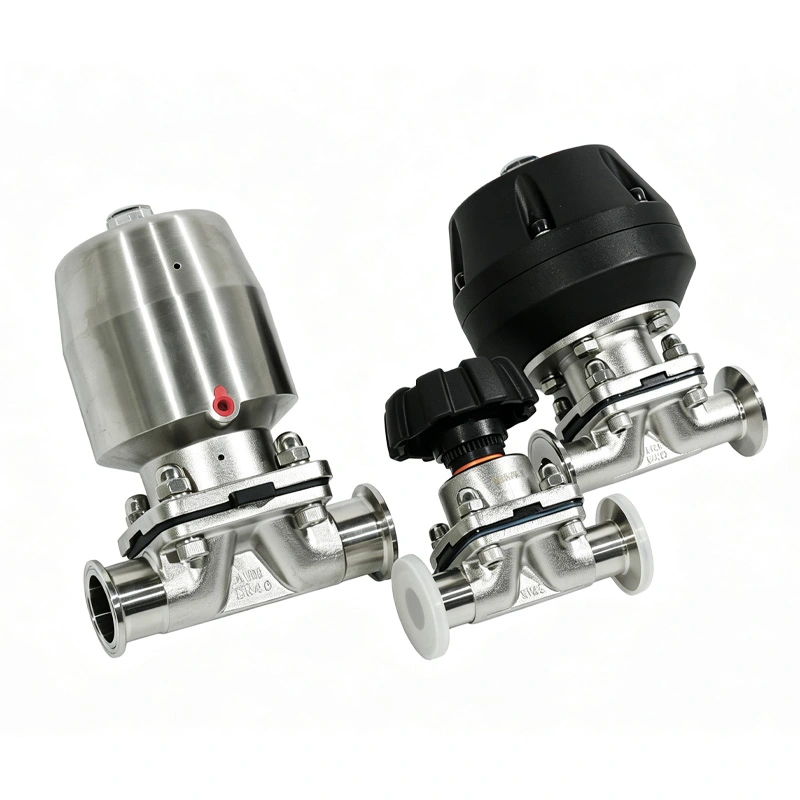

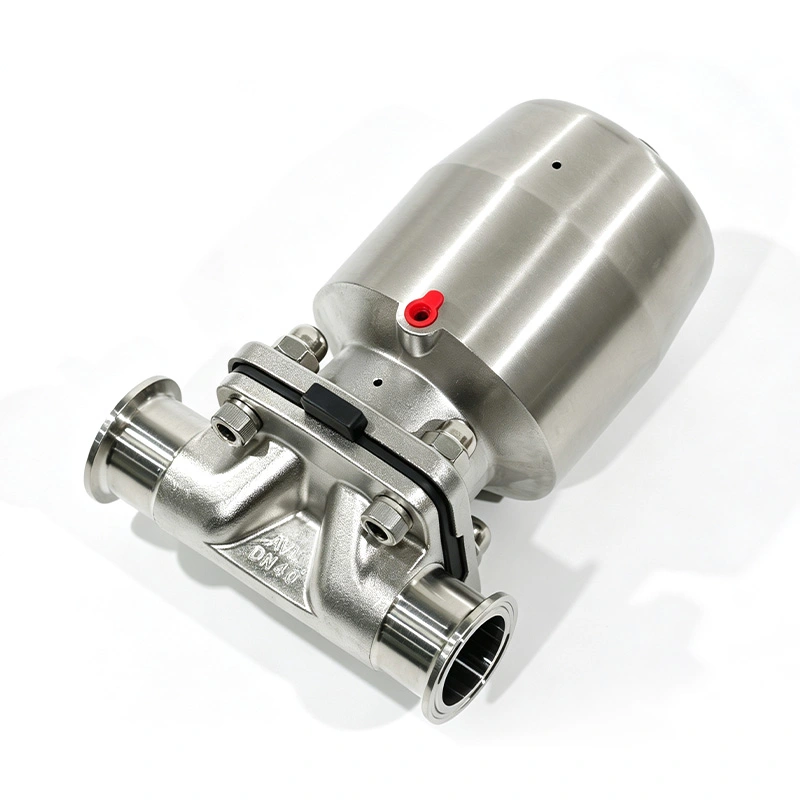

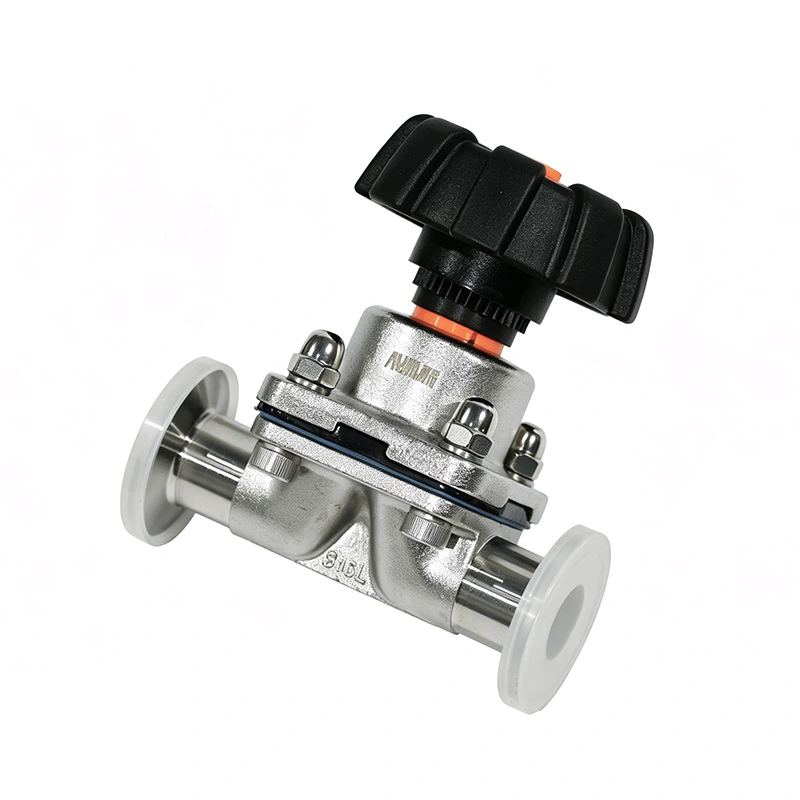

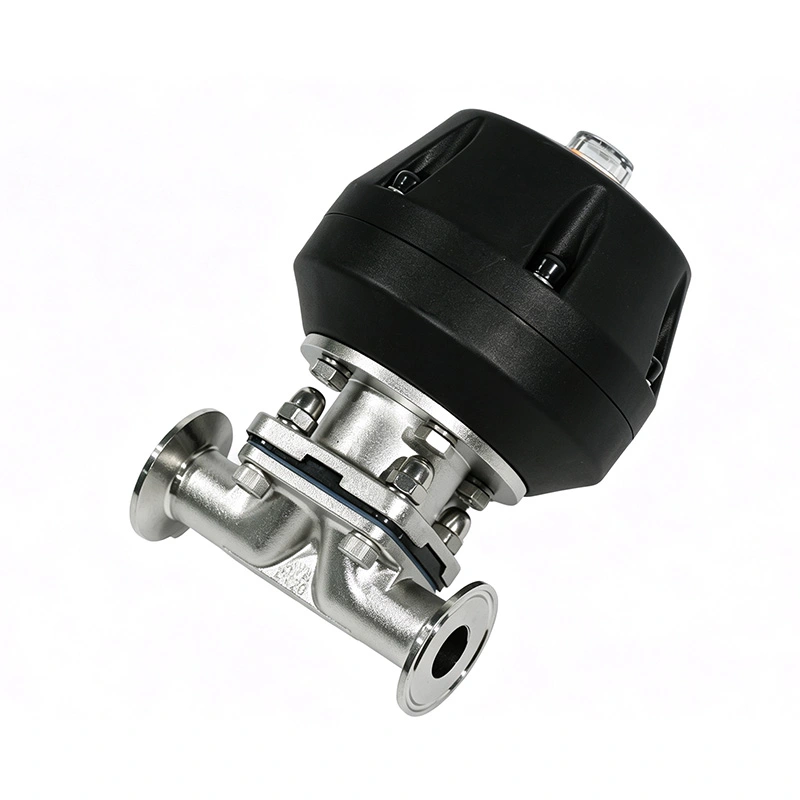

A válvula de diafragma com acionamento pneumático manual sanitário AVM opera através do movimento vertical de um diafragma flexível controlado por operação manual ou atuação pneumática.
Durante o processo de fechamento, a haste da válvula empurra o diafragma para baixo até entrar em contato com a sede da válvula. O a deformação elástica do diafragma cria uma barreira de vedação confiável, interrompendo o fluxo de líquido e evitando vazamento interno.
Durante a abertura, o diafragma se move para cima, afastando-se da sede da válvula, restaurando a passagem do fluxo e permitindo a a mídia de processo passe suavemente pela válvula.
Como o meio do processo permanece completamente isolado do mecanismo do atuador, a válvula proporciona excelente resistência à corrosão, desempenho de vedação estável e higiene aprimorada ao longo de sua vida útil.
O diafragma flexível oferece excelente capacidade de vedação sem depender de sistemas de vedação tradicionais. O A válvula oferece desempenho de fechamento estável, ajudando a evitar vazamentos internos e garantindo uma operação confiável em aplicações exigentes de processamento de líquidos.
O diafragma cria uma barreira de isolamento total entre o líquido do processo e os componentes operacionais da válvula. Isto evita a contaminação, reduz os riscos de corrosão e protege a estrutura mecânica de agentes agressivos ou sensíveis mídia.
O caminho de fluxo interno otimizado minimiza as áreas de retenção de produto e reduz o risco de acúmulo de contaminação. Superfícies lisas de contato com o produto simplificam os procedimentos de limpeza e suportam processamento higiênico compatível com CIP/SIP sistemas.
O design da válvula direta fornece fluxo de líquido eficiente com turbulência e perda de pressão reduzidas. Isto ajuda a melhorar a eficiência da transferência e a manter o desempenho estável do processo.
A válvula é fabricada em aço inoxidável SS316L de alta qualidade e pode ser equipada com diferentes diafragmas materiais para atender a vários requisitos de resistência química, temperatura e processo.
O design do diafragma substituível permite que o pessoal de manutenção substitua o componente de vedação sem alterar o conjunto completo da válvula. Isso reduz os custos de manutenção e melhora a eficiência da produção.
A válvula está disponível em configurações de operação manual e pneumática. Indicadores de feedback de posição opcionais, sensores e atuadores à prova de explosão permitem a integração com PLC, DCS e sistemas automatizados de controle de processos.
A válvula de diafragma com acionamento pneumático manual sanitário AVM é projetada de acordo com princípios de processamento higiênico e suporta ambientes de produção orientados a GMP. Materiais de diafragma em conformidade com a FDA estão disponíveis para atender às rigorosas requisitos nas indústrias farmacêutica, alimentícia e de biotecnologia.
A estrutura sanitária ajuda os fabricantes a manter a pureza do produto, simplificar a validação da limpeza, reduzir riscos de contaminação e melhorar a confiabilidade geral do processo.

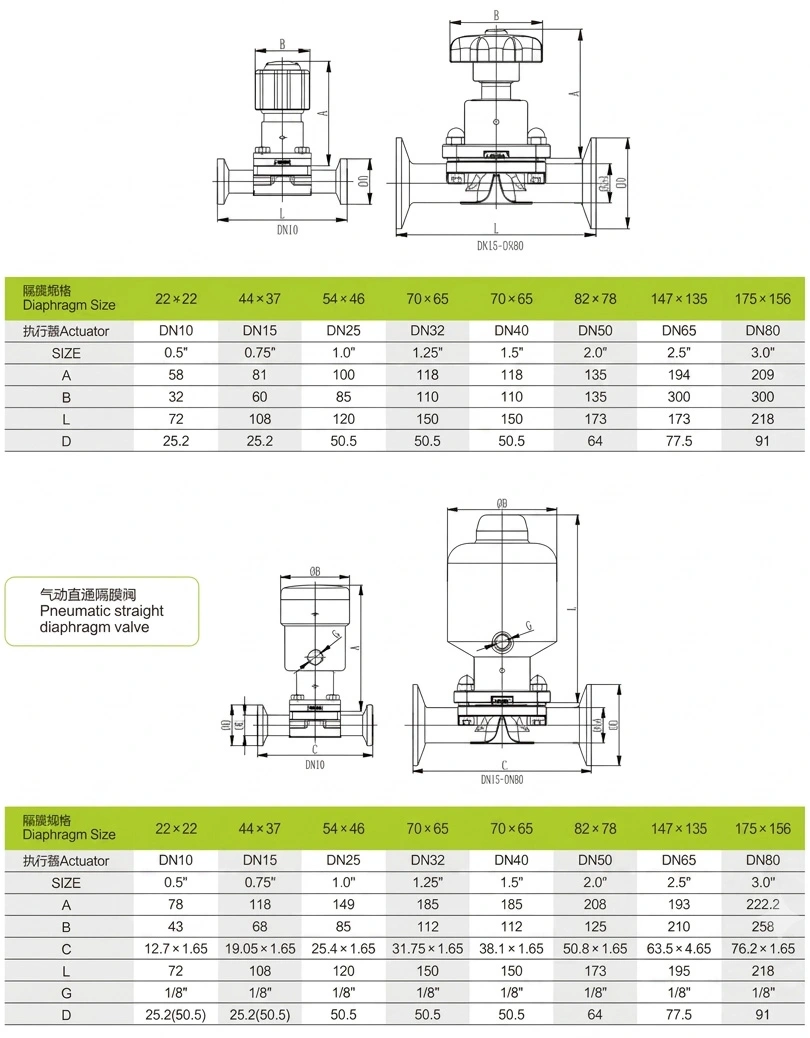

| Parâmetro | Especificação |
| Tipo de válvula | Válvula de diafragma acionada pneumática manual sanitária |
| Faixa de tamanho | DN10-DN100 |
| Material do corpo | SS316L de aço inoxidável |
| Materiais de vedação | PTFE, EPDM, Silicone, FKM |
| Operação | Atuador Manual/Pneumático |
| Tipo de conexão | Tri-Clamp, Flange, Solda de topo |
| Padrão de conexão | DIN, ASME, BS, 3A |
| Método de limpeza | Compatível com CIP/SIP |
| Controle Opcional | Indicador de feedback Burkert, sensor de posição, atuador à prova de explosão Exd II BT4 |
A válvula sanitária de diafragma AVM é amplamente utilizada em sistemas farmacêuticos de processamento de líquidos, incluindo água purificada sistemas, sistemas de água para injeção (WFI), linhas de processamento API, sistemas de limpeza CIP/SIP e líquidos estéreis transferir aplicativos. A estrutura de isolamento do diafragma evita a contaminação do produto enquanto protege o interior componentes de meios farmacêuticos corrosivos, tornando-o adequado para ambientes de fabricação de alta pureza.
Na produção biotecnológica, a válvula fornece controle confiável para sistemas de fermentação, processos de cultura celular, manuseio de líquidos estéreis e equipamentos de processamento biofarmacêutico. A separação completa entre meios de processo e mecanismos operacionais ajudam a manter a integridade do processo e reduzem os riscos de contaminação em produtos biológicos sensíveis. aplicações.
A válvula de diafragma sanitária é adequada para transferência higiênica de líquidos e controle de fluxo no processamento de laticínios, bebidas produção, transferência de xarope e sistemas de ingredientes alimentares. Suas superfícies internas lisas e vedação compatível com FDA as opções facilitam a limpeza e ajudam a manter os padrões de segurança alimentar durante a produção contínua.
Com construção SS316L resistente à corrosão e diversas opções de materiais de diafragma, a válvula foi projetada para aplicações em ácido e transferência de álcalis, processamento químico fino, sistemas de dosagem de produtos químicos, sistemas de água ultrapura e água de processo distribuição onde são necessárias vedação confiável e resistência química.
Um fabricante farmacêutico usou válvulas de diafragma sanitárias AVM para sistemas de transferência de água purificada e líquidos. O o cliente exigia desempenho de desligamento confiável, limpeza fácil e risco reduzido de contaminação durante Operações CIP/SIP.
Após a instalação, a válvula proporcionou desempenho de vedação estável, manutenção simplificada e processo aprimorado confiabilidade com seu design de isolamento de diafragma e construção higiênica em aço inoxidável.
Um cliente de processamento de alimentos selecionou as Válvulas Sanitárias de Diafragma AVM para aplicações de transferência de ingredientes líquidos. O estrutura interna lisa e materiais de vedação em conformidade com a FDA ajudaram a melhorar a eficiência da limpeza e a manter a segurança condições de produção.
O feedback do cliente mostrou maior estabilidade operacional e redução do tempo de inatividade durante a limpeza de rotina e manutenção.
Um cliente de biotecnologia aplicou válvulas de diafragma AVM em equipamentos estéreis de manuseio de líquidos. A separação completa entre o meio do processo e os componentes operacionais ajudou a minimizar os riscos de contaminação e a manter o processo consistente desempenho.
A válvula de diafragma com acionamento pneumático manual sanitário AVM combina design higiênico e vedação confiável do diafragma tecnologia e capacidade de automação flexível para fornecer uma solução confiável para indústrias de processamento de líquidos.
A válvula ajuda os fabricantes a obter uma operação mais segura, melhor controle de contaminação e manutenção reduzida requisitos e desempenho de produção estável em produtos farmacêuticos, biotecnologia, alimentos, bebidas e produtos químicos aplicações.
Uma válvula de diafragma sanitária é projetada para fechamento higiênico e controle de fluxo de líquidos em produtos farmacêuticos, biotecnologia, alimentos, bebidas e sistemas de processamento químico onde a limpeza, a proteção do produto e prevenção da contaminação são importantes.
AVM oferece diversas opções de materiais de diafragma, incluindo PTFE, EPDM, Silicone e FKM. Diferentes materiais podem ser selecionado de acordo com o meio do processo, requisitos de temperatura e compatibilidade química.
Sim. A válvula pode ser equipada com atuadores pneumáticos, indicadores de feedback de posição, sensores e à prova de explosão sistemas de atuadores para integração em linhas de produção automatizadas e sistemas de controle inteligentes.
A válvula suporta conexões Tri-Clamp, flange e solda de topo com padrões incluindo DIN, ASME, BS e 3A para atender a diferentes requisitos de tubulação sanitária.
O prazo de entrega padrão é de aproximadamente 2 a 4 semanas após a confirmação do pedido, dependendo das especificações da válvula, configuração do atuador e requisitos de personalização.
