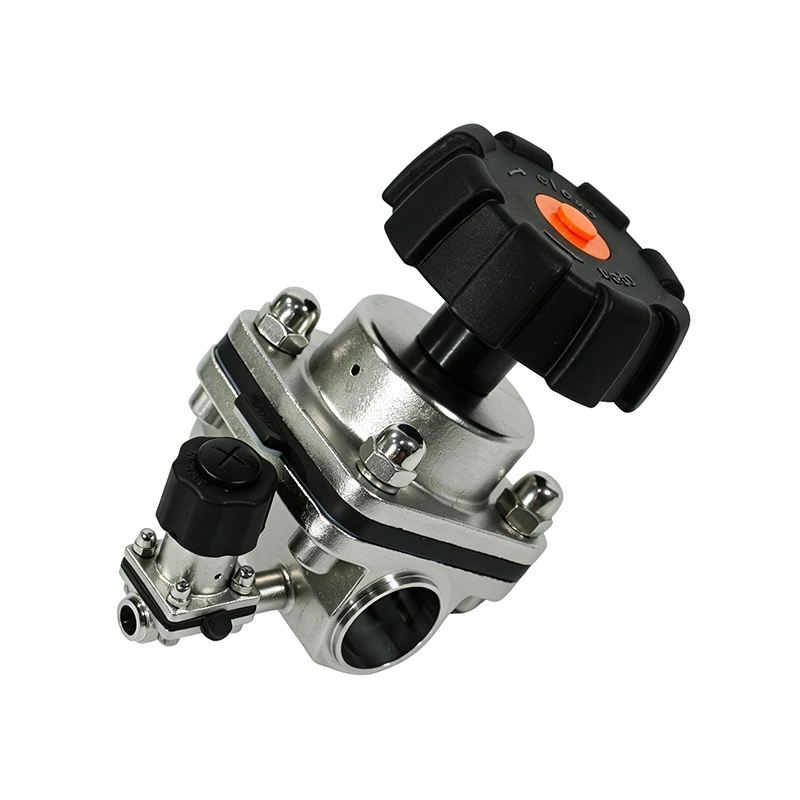

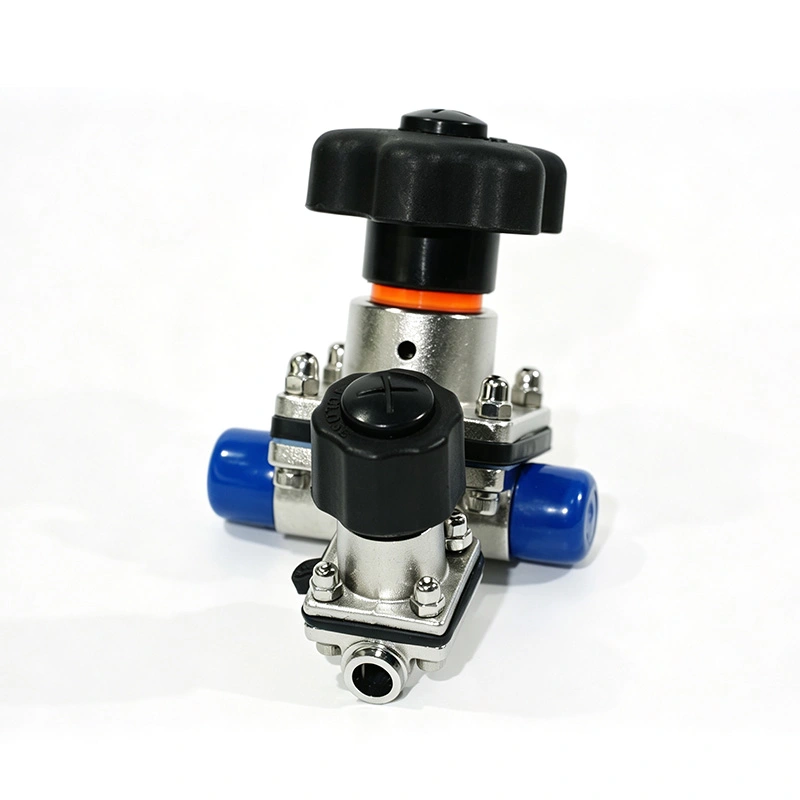

Projetada de acordo com os requisitos higiênicos GMP, a válvula oferece excelente desempenho de vedação, contaminação prevenção e capacidade de limpeza fácil. A válvula de diafragma bidirecional sanitária GMP com porta de acesso é amplamente utilizada em sistemas de água purificada, sistemas WFI, biorreatores, equipamentos de fermentação, recipientes de processo estéreis e alta pureza aplicações de transferência de fluidos onde a integridade do produto e a segurança do processo são críticas.
Ao contrário das soluções de amostragem convencionais que requerem dispositivos de amostragem adicionais ou interrupção da tubulação, o AVM a válvula de diafragma com porta de acesso integra funções de fechamento e amostragem em uma estrutura de válvula sanitária. Isto reduz a complexidade do sistema, minimiza os riscos de contaminação e melhora a eficiência operacional em ambientes exigentes ambientes de produção.
A Válvula Sanitária de Diafragma Bidirecional AVM usa um diafragma flexível como principal elemento de vedação para isolar completamente o fluido do processo da haste da válvula, atuador e componentes operacionais.
Durante a operação normal, o diafragma se move para baixo para entrar em contato com a sede da válvula, criando uma vedação de fechamento confiável e evitando vazamentos internos. Quando a válvula abre, o diafragma se afasta do caminho do fluxo, permitindo uma passagem suave transferência de fluido com perda mínima de pressão.

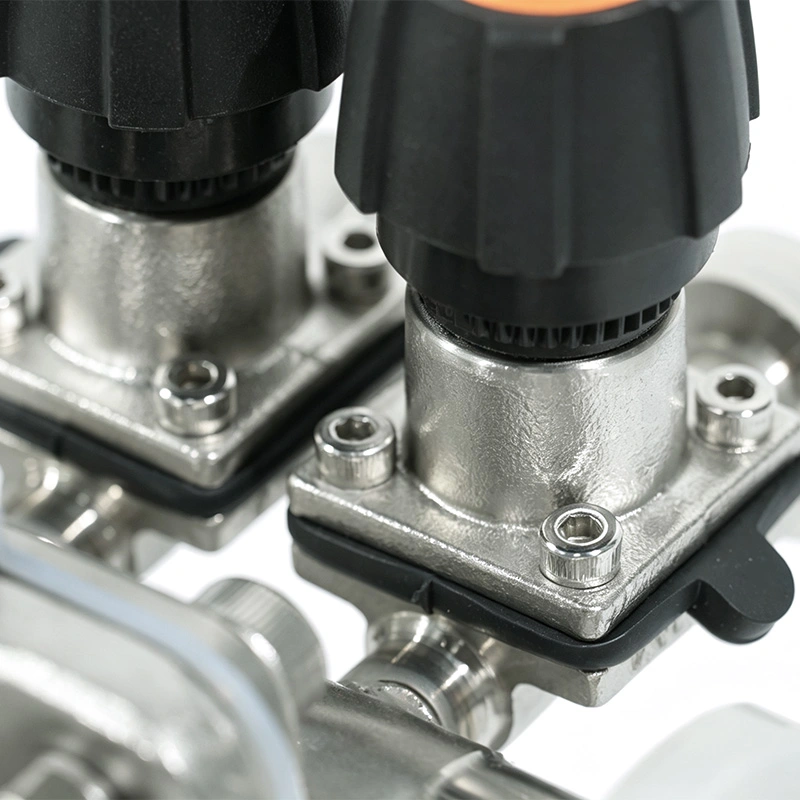

Quando a amostragem é necessária, a porta de acesso integrada permite que os operadores coletem amostras do processo diretamente do sistema sem interromper a produção. Após a amostragem, a porta pode ser fechada e selada novamente, mantendo-se fechado ambiente higiênico e reduzindo o risco de contaminação externa.
A estrutura do diafragma elimina espaços mortos e áreas de retenção de produto, ao mesmo tempo que suporta CIP (Clean-in-Place) e Procedimentos SIP (Sterilize-in-Place) para aplicações de processamento estéril.
A válvula combina controle de fluido e recursos de amostragem on-line em um design compacto. Os operadores podem coletar amostras representativas diretamente da linha de processo sem desligar o equipamento, melhorando a produção eficiência e simplificação da configuração do sistema.
O diafragma flexível proporciona separação completa entre o meio do processo e os componentes mecânicos. Este projeto elimina riscos de vazamento da haste, protege o atuador contra fluidos corrosivos e garante desempenho de vedação confiável durante toda a operação.

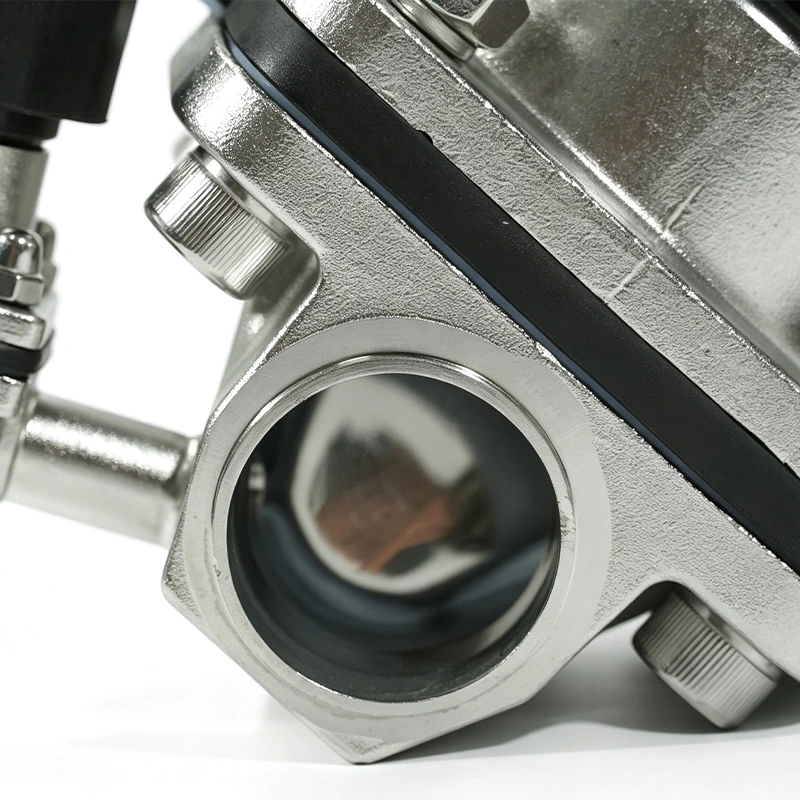

Fabricada em aço inoxidável SS316L de alta qualidade, a válvula apresenta superfícies lisas de contato com o produto para minimizar riscos de retenção de materiais e contaminação. Materiais de diafragma em conformidade com a FDA estão disponíveis para produtos farmacêuticos, alimentos e aplicações biotecnológicas.
A porta de acesso integrada permite a amostragem em ambiente fechado, evitando a exposição a contaminantes externos e mantendo a precisão da amostra. Isto é especialmente importante para fluidos estéreis, água purificada, líquidos de fermentação, e materiais de processo de alto valor.
A estrutura simples do diafragma suporta procedimentos de limpeza eficientes e reduz os requisitos de manutenção. O O design do diafragma substituível permite manutenção rápida sem substituir o conjunto completo da válvula, ajudando a reduzir tempo de inatividade.
A válvula de diafragma bidirecional sanitária AVM GMP com porta de acesso é amplamente utilizada em sistemas de água purificada, água para Sistemas de injeção (WFI), linhas de produção de API, recipientes de processo estéreis e sistemas de transferência de fluidos farmacêuticos. Ele permite uma amostragem segura enquanto mantém um controle rigoroso da contaminação.
A válvula é adequada para biorreatores, sistemas de fermentação, processos de cultura celular e produção biofarmacêutica linhas onde a amostragem estéril e a proteção do produto são essenciais.
Usado para processamento de laticínios, produção de bebidas, transferência de ingredientes líquidos e sistemas de produção higiênicos que exigem isolamento e amostragem confiáveis de fluidos.
Aplicado em sistemas de água ultrapura, distribuição de produtos químicos especiais e aplicações de processos em salas limpas onde resistência à corrosão e prevenção de contaminação são necessárias.

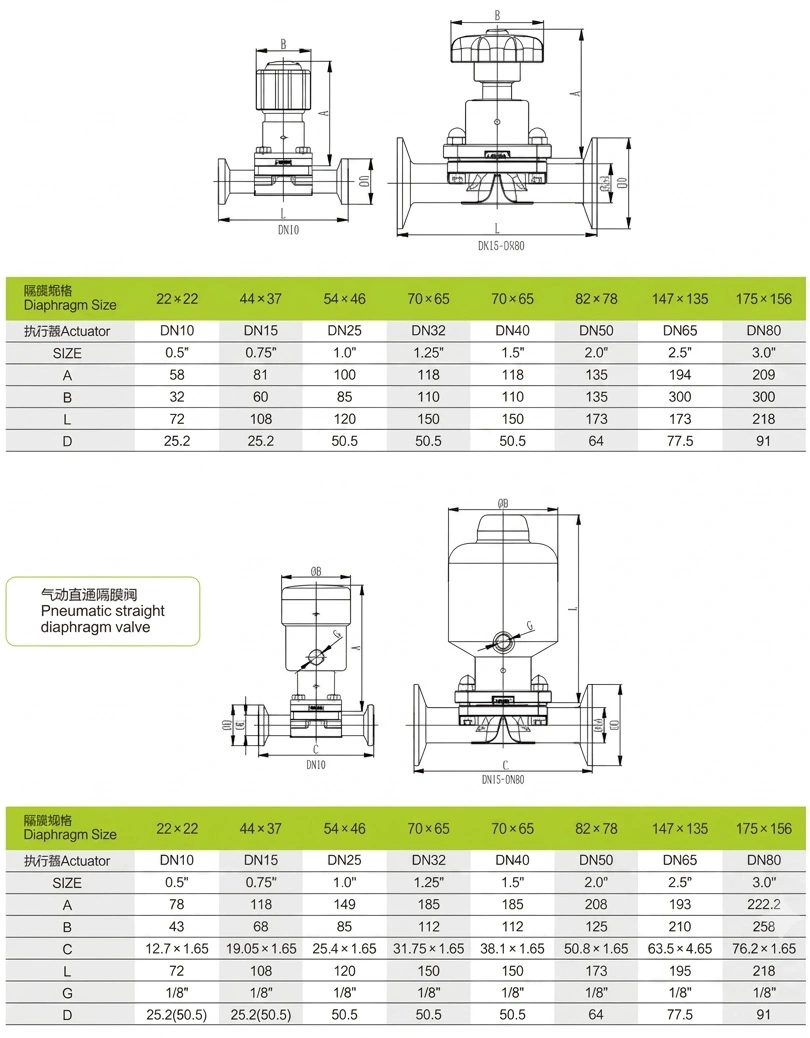

| Parâmetro | Especificação |
| Tipo de válvula | Válvula sanitária de diafragma bidirecional com porta de acesso |
| Tamanho da válvula | DN10-DN100 |
| Tamanho da porta de amostra | DN10-DN100 |
| Material de contato do produto | SS316L de aço inoxidável |

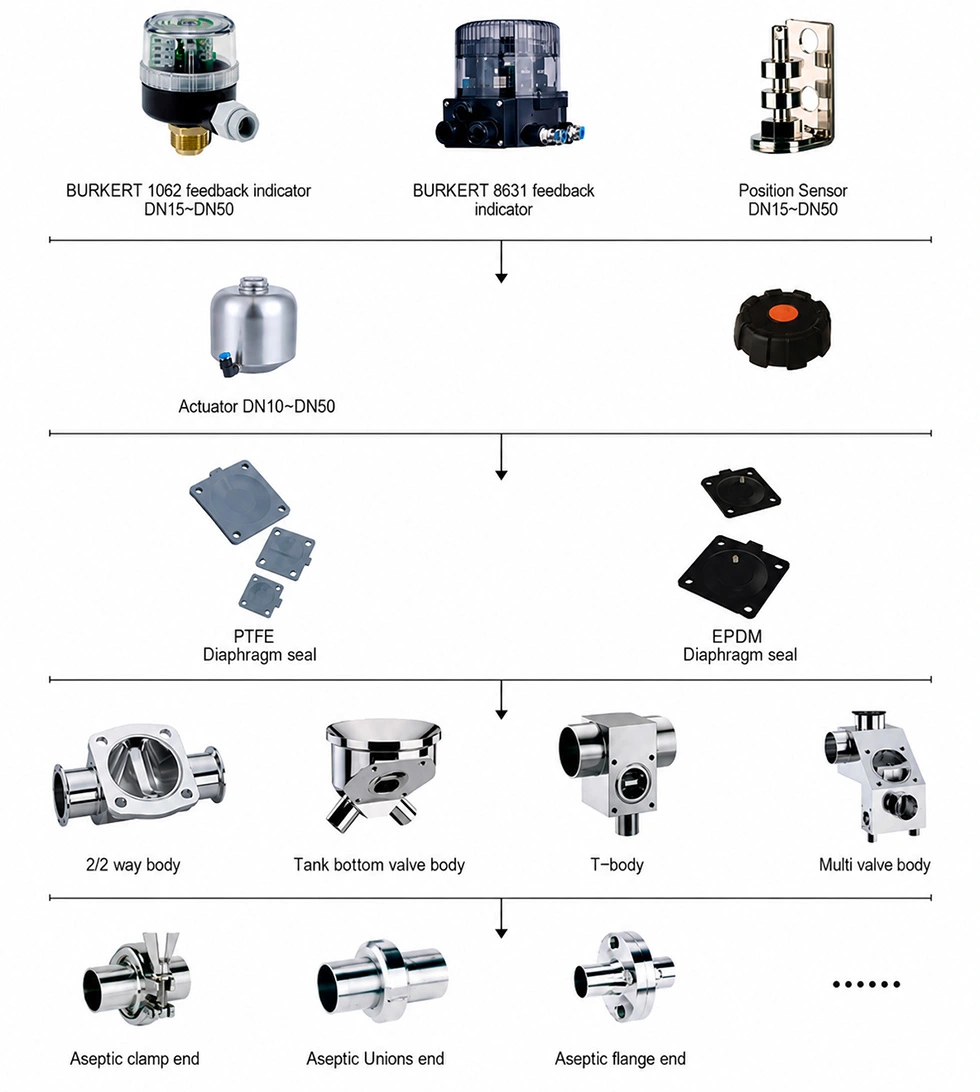

| Opções de materiais de vedação | PTFE+EPDM, EPDM, PTFE, Silicone, FKM |
| Tipo de conexão | Tri-Clamp, solda de topo, flange |
| Padrões de conexão | DIN, Série ISO 1127, ASME BPE, 3A |
| Temperatura de trabalho | -20°C a +150°C |

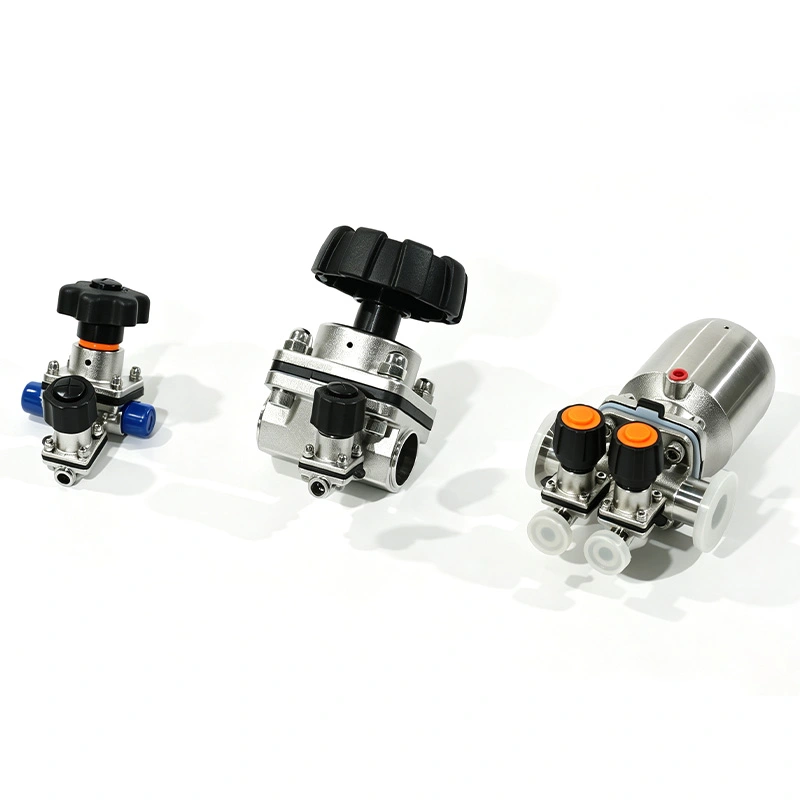

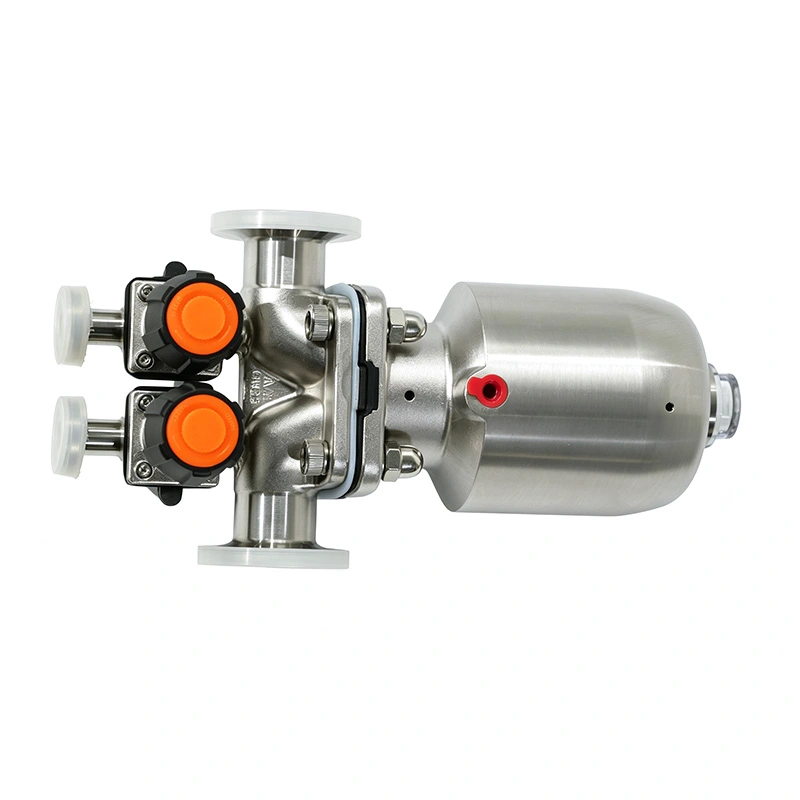

| Operação | Atuação Manual/Pneumática |
| Método de limpeza | Compatível com CIP, SIP opcional |
Um fabricante farmacêutico precisava de uma solução de amostragem mais segura para seu sistema de distribuição de água purificada. O O método de amostragem original exigia a abertura da linha de processo, aumentando o risco de contaminação ambiental e estendendo os procedimentos de limpeza.
Depois de instalar a válvula de diafragma bidirecional AVM Sanitary GMP com porta de acesso, o cliente obteve sistema fechado amostragem sem interromper a operação contínua. A construção sanitária SS316L e o projeto de vedação do diafragma ajudou a manter a pureza da água, enquanto a porta de amostragem integrada simplificou as inspeções de qualidade de rotina.
A solução melhorou a eficiência da amostragem, reduziu os riscos de contaminação e apoiou a conformidade do cliente com GMP requisitos de produção.
A válvula de diafragma bidirecional AVM Sanitary GMP com porta de acesso fornece uma solução integrada para controle de fluxo higiênico e amostragem estéril. Com vedação confiável do diafragma, construção sanitária em aço inoxidável e compatibilidade com Nos processos CIP/SIP, a válvula ajuda os fabricantes a manter a qualidade do produto, melhorar a segurança do processo e alcançar operação eficiente em indústrias farmacêuticas e de alta pureza.
Ele é projetado para amostragem estéril e higiênica de líquidos farmacêuticos, biotecnológicos, alimentícios e de alta pureza. sistemas de processamento sem contaminar o ambiente de produção.
Sim. O design sanitário suporta limpeza CIP e processos opcionais de esterilização SIP para aplicações que exigem rigoroso controle de higiene.
AVM fornece opções de conexão sanitária, incluindo Tri-Clamp, solda de topo e conexões de flange de acordo com diferentes padrões da indústria.
