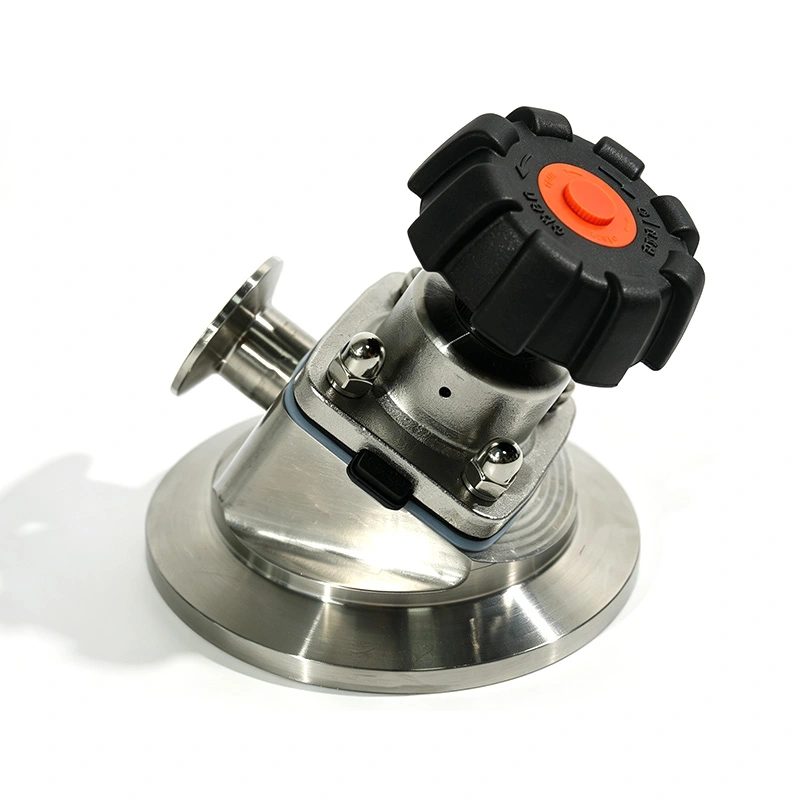

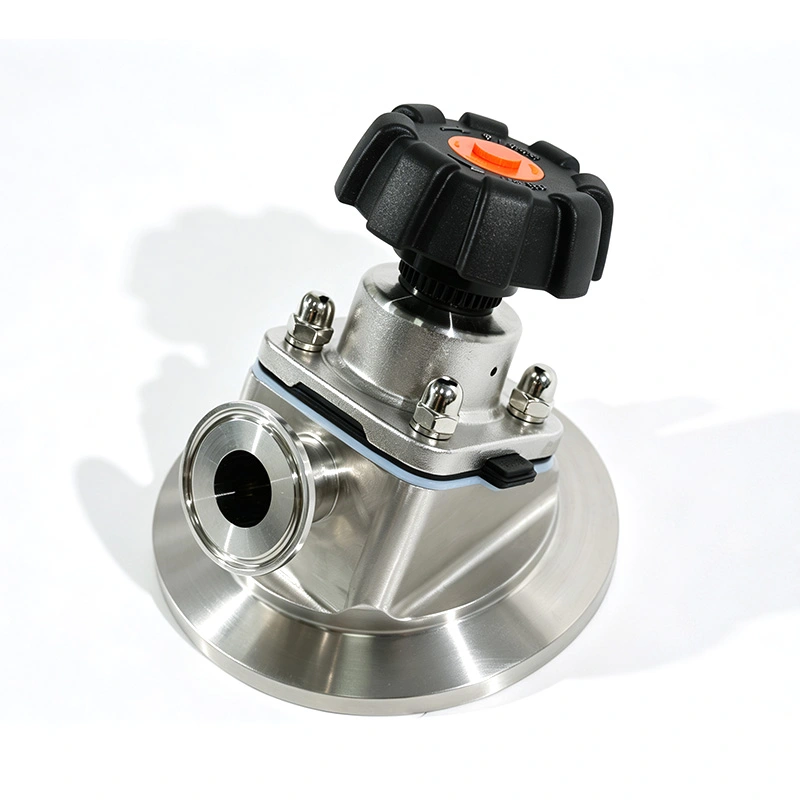

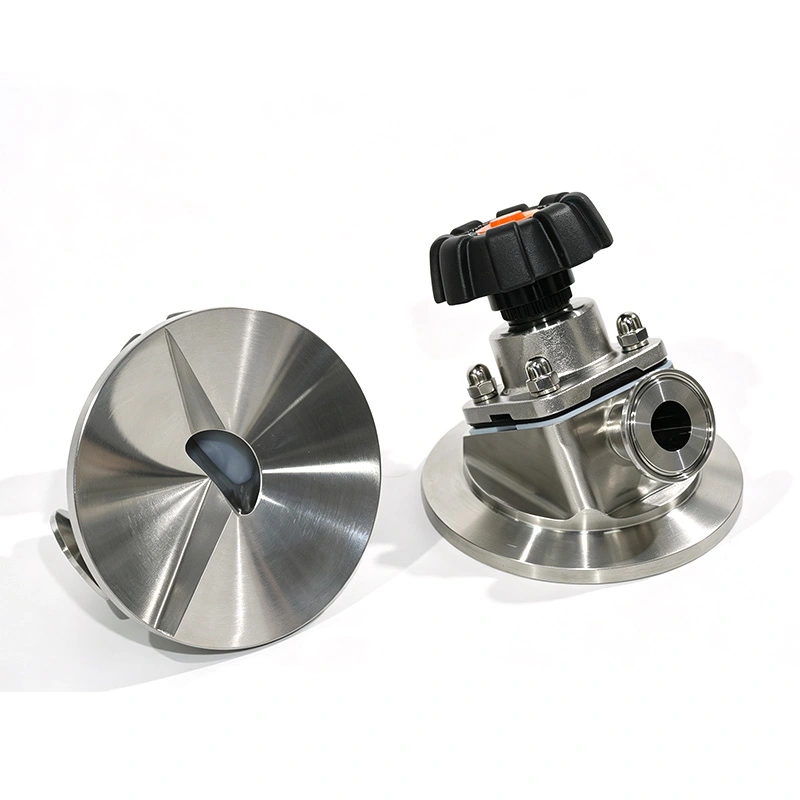

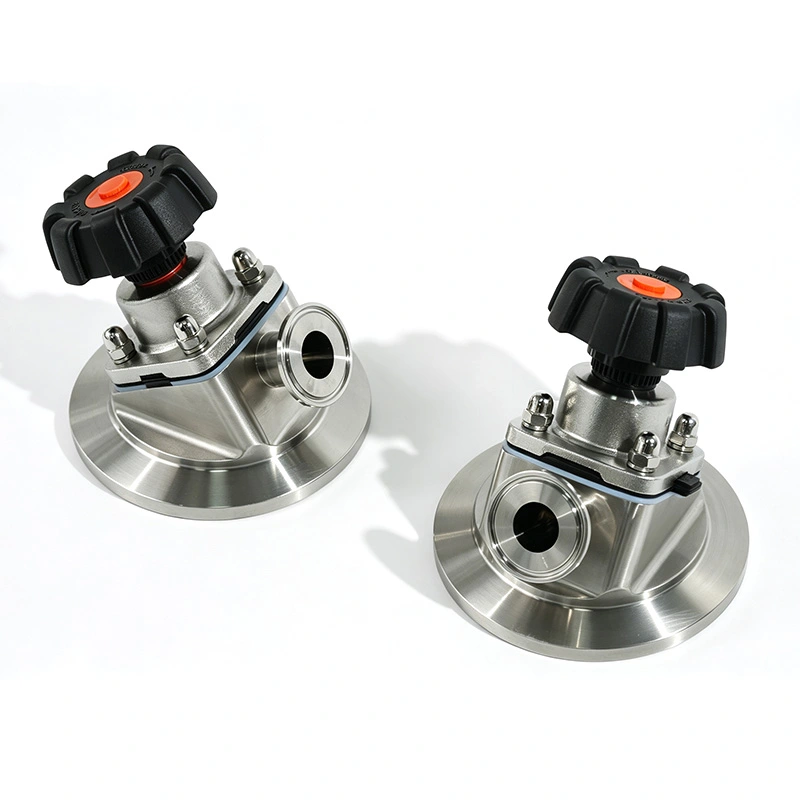

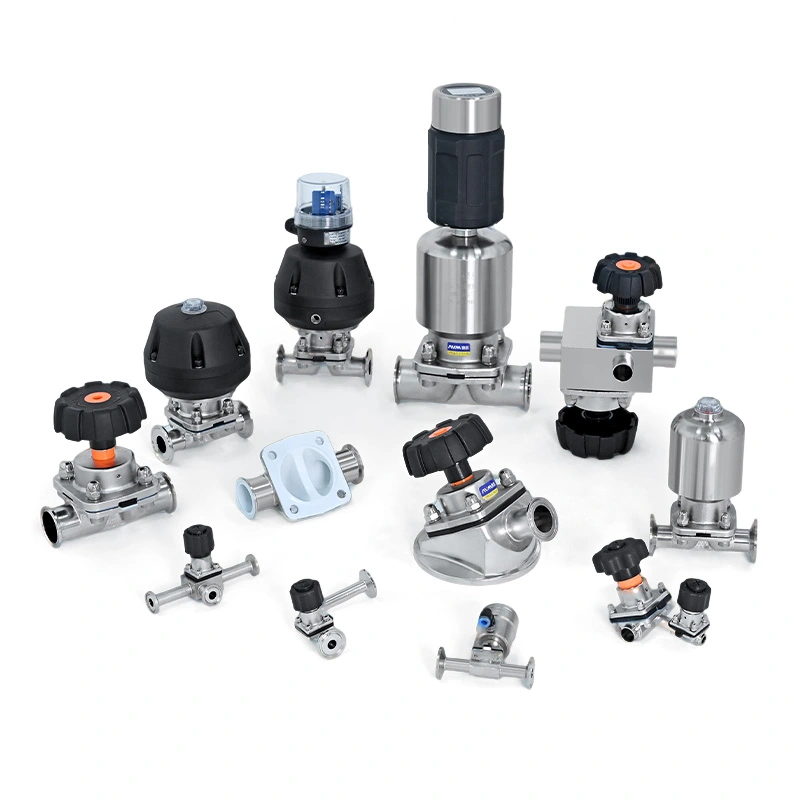

A válvula de diafragma inferior do tanque sanitário AVM foi projetada para vasos de processo onde a drenagem, a recuperação do produto e o isolamento higiênico são importantes. A válvula é instalada diretamente no ponto mais baixo do tanque, com uma estrutura de sede inferior que segue a geometria do vaso para reduzir pernas mortas e material residual.
O diafragma separa o meio do processo da haste e dos componentes operacionais, enquanto o caminho de fluxo suave do SS316L suporta processamento sanitário e procedimentos CIP/SIP de rotina. É adequado para aplicações farmacêuticas, biofarmacêuticas, alimentícias, laticínios, água purificada e outras aplicações líquidas de alta pureza.
Os arranjos tradicionais de saída do tanque podem deixar líquidos ou resíduos de processo na área de conexão após a descarga. O AVM utiliza uma estrutura de válvula montada na parte inferior para reduzir o espaço entre a saída do recipiente e a sede da válvula.
A sede da válvula segue a geometria inferior do recipiente do processo, criando um caminho de descarga mais direto. Isto ajuda a reduzir o líquido retido, simplifica a limpeza pós-lote e melhora a recuperação do produto.
O design é particularmente útil para recipientes que manuseiam líquidos de alto valor, produtos estéreis ou materiais que exigem trocas frequentes de lotes.
O diafragma flexível fornece controle de fluxo e isolamento entre o meio do processo e o mecanismo de operação da válvula.
O fluido do processo não entra em contato direto com a haste, o atuador ou outros componentes operacionais. Isto reduz o risco de vazamento externo e ajuda a manter a limpeza do lado do processo.
Durante o fechamento, o diafragma se move em direção à sede da válvula e forma uma vedação ao redor da abertura de fluxo. Durante a abertura, ele se afasta da sede para fornecer um caminho livre para a descarga do líquido.
A estrutura do diafragma é adequada para linhas de processo que exigem abertura e fechamento regulares, incluindo descarga de recipientes, transferência de lotes e operações de limpeza.
O projeto higiênico da válvula é importante quando o mesmo recipiente é usado para vários lotes de produção. As peças de contato com o produto são fabricadas em aço inoxidável sanitário e com acabamento em Ra ≤0,4 μm.
A estrutura reduzida de pernas mortas ajuda a limitar as áreas onde o líquido ou produto pode permanecer após a descarga. A válvula também suporta configurações de limpeza CIP e SIP, dependendo do sistema de processo.
Essa combinação pode reduzir o trabalho de limpeza manual e facilitar a verificação dos procedimentos de limpeza em ambientes de produção regulamentados.
Usado em recipientes de fermentação, tanques de preparação, equipamentos API e recipientes de processo estéreis onde são necessários drenagem completa e isolamento higiênico.
Adequado para água purificada, água para injeção (WFI) e outros sistemas líquidos de alta pureza que requerem descarga sanitária pelo fundo.
Usado para recipientes de mistura, armazenamento e processamento que manuseiam leite, bebidas, ingredientes líquidos e outros meios de processo higiênicos.
Pode ser instalado em biorreatores e outros equipamentos de biotecnologia onde a limpeza do processo e a drenagem confiável são importantes.
Adequado para aplicações selecionadas de produtos químicos e fluidos especiais que exigem materiais resistentes à corrosão e isolamento controlado.

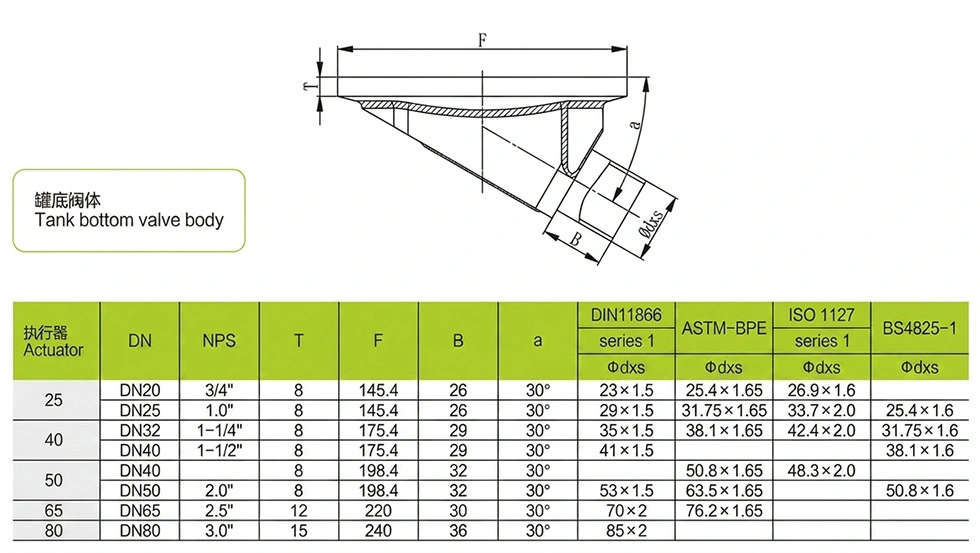

| Parâmetro | Especificação |
| Tipo de válvula | Válvula de diafragma inferior do tanque sanitário |
| Faixa de tamanho | DN10 – DN100 |
| Material do corpo | SS316L (peças de contato do produto), SS304 (peças sem contato) |
| Material de vedação | EPDM, PTFE, materiais compatíveis com FDA |
| Acabamento de superfície | Ra ≤ 0,4 μm (superfície de contato do produto) |
| Pressão de Trabalho | -0,1 MPa a +0,15 MPa |
| Temperatura de trabalho | -20°C a +150°C |
| Operação | Atuador Manual/Pneumático |
| Tipo de conexão | Tri-Clamp, Solda, Flange |
| Padrão de conexão | ASME BPE, DIN, ISO, 3A |
SS316L é usado em componentes de contato com o produto para fornecer resistência à corrosão e compatibilidade com muitos fluidos de processos farmacêuticos e de alta pureza. SS304 está disponível para componentes sem contato.
O diafragma pode ser configurado com EPDM, PTFE e outros materiais compatíveis com FDA de acordo com o meio do processo, temperatura e condições de limpeza. A seleção do material deve ser confirmada de acordo com a aplicação real.
A válvula é instalada no ponto mais baixo do vaso de processo para que a saída fique alinhada com a direção de drenagem do vaso. A instalação adequada ajuda a estrutura do assento inferior a funcionar conforme pretendido e reduz o líquido residual na área de saída.
Para vasos novos, a válvula pode ser incorporada ao projeto do tanque durante a fabricação. Para equipamentos existentes, as dimensões da conexão, a geometria do recipiente, os requisitos de soldagem e o espaço de instalação disponível devem ser verificados antes do retrofit.
Um fabricante farmacêutico usou uma válvula de saída convencional em um recipiente de fermentação e descobriu que o líquido residual permanecia ao redor da saída do tanque após a descarga. O material restante aumentou o tempo de limpeza durante a troca de lote e exigiu inspeção manual adicional.
O cliente substituiu o arranjo de saída existente por uma válvula de diafragma inferior do tanque sanitário AVM. A estrutura montada na parte inferior proporcionou um caminho de drenagem mais direto, enquanto o design do diafragma isolou o meio do processo do mecanismo operacional. De acordo com o feedback de produção do cliente, o líquido residual foi reduzido e a limpeza CIP tornou-se mais consistente.
A manutenção de rotina deve se concentrar no diafragma, sede da válvula, superfícies de contato com o produto e pontos de conexão. Os operadores devem inspecionar o diafragma quanto a deformações, rachaduras ou outros danos visíveis de acordo com o cronograma de manutenção da planta.
A válvula deve ser limpa utilizando procedimentos e meios compatíveis com o material do diafragma selecionado. Antes de devolver a válvula ao serviço, verifique a condição de fechamento e confirme se a conexão permanece devidamente vedada. Os intervalos de substituição dependem da frequência de operação, meio do processo, temperatura e condições de limpeza.
É uma válvula de diafragma instalada diretamente na saída inferior de um recipiente de processo. Sua estrutura foi projetada para suportar a drenagem e ao mesmo tempo reduzir as pernas mortas e a retenção de produto entre o tanque e a válvula.
A instalação inferior proporciona um caminho de descarga mais curto e direto. Pode ajudar a reduzir o acúmulo residual de líquidos e materiais ao redor da saída do vaso.
As peças de contato com o produto usam SS316L, enquanto o SS304 pode ser usado para componentes sem contato. As opções de diafragma incluem EPDM e PTFE, com materiais em conformidade com a FDA disponíveis para aplicações aplicáveis.
Sim. A estrutura higiênica suporta configurações CIP e SIP quando a válvula, o material do diafragma e o sistema de processo são especificados para as condições de limpeza exigidas.
Sim. A válvula pode ser usada em sistemas de água purificada e WFI quando o material, acabamento superficial, conexão e configuração de instalação atendem aos requisitos do projeto.
