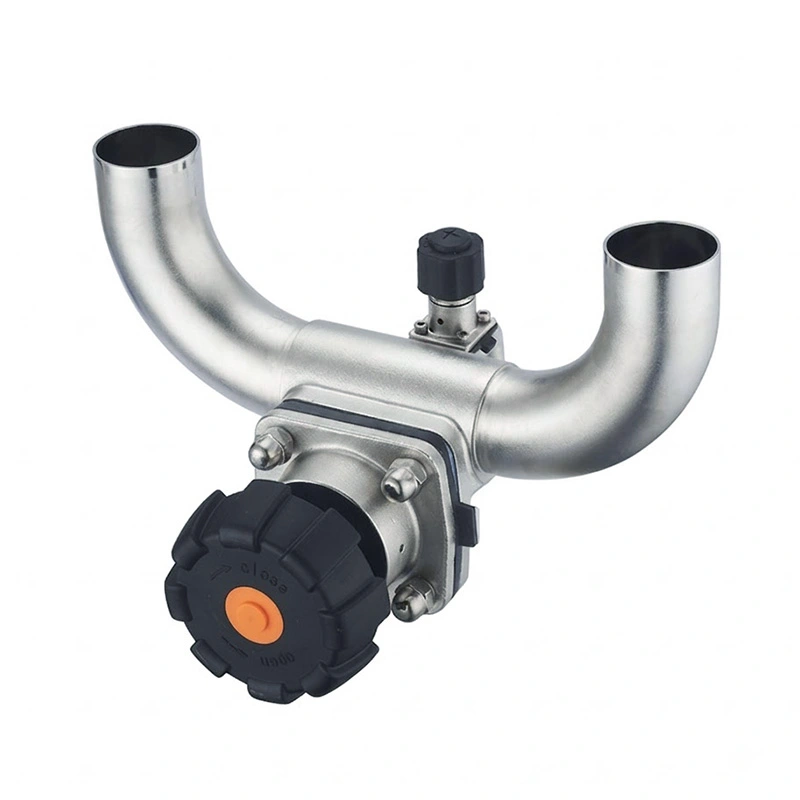

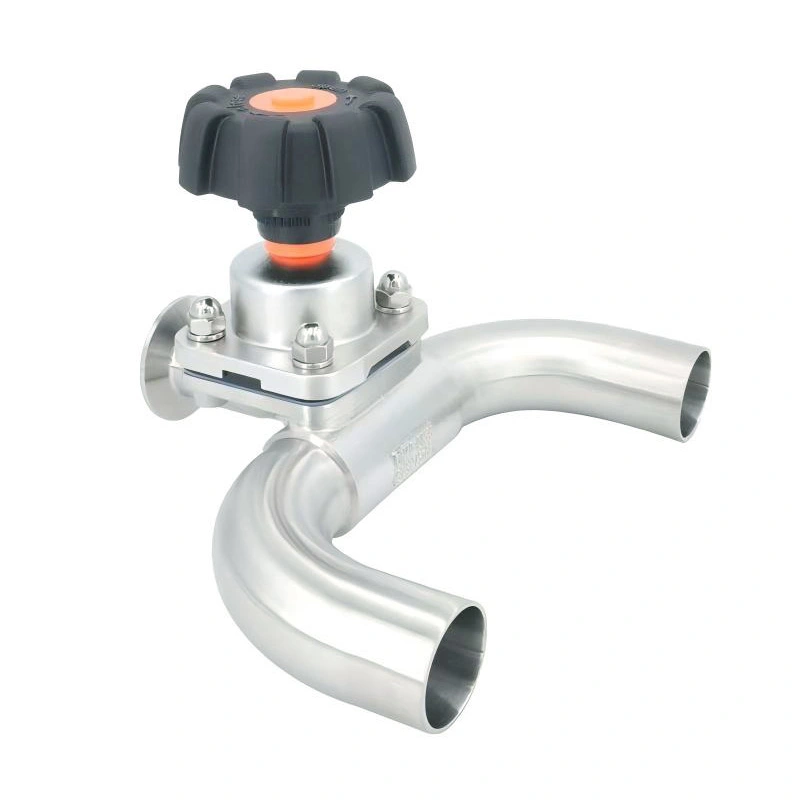

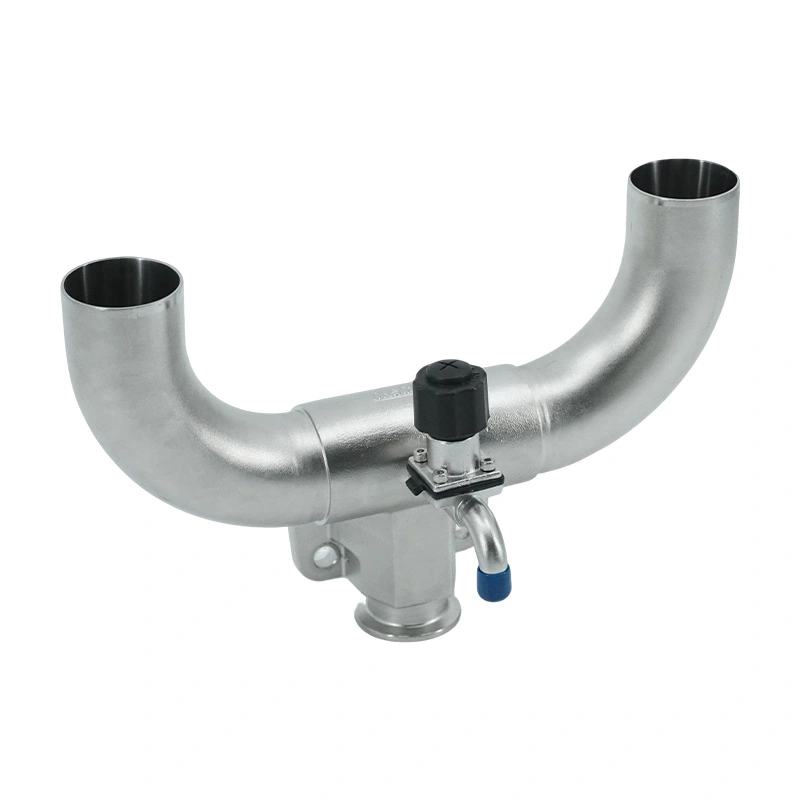

Ao contrário das válvulas de diafragma convencionais com estruturas ramificadas complexas ou múltiplas seções soldadas, o corpo em forma de U cria um canal de processo simplificado com menos áreas estagnadas. Isso torna a válvula de diafragma sanitária em forma de U adequado para aplicações farmacêuticas, biotecnológicas, alimentícias, de bebidas, laticínios, cosméticas e químicas de alta pureza exigindo desempenho CIP e SIP confiável.
Fabricado em aço inoxidável sanitário com superfícies de contato com o produto com acabamento de precisão, diafragma em forma de U AVM A válvula fornece fechamento confiável, excelente drenagem e desempenho higiênico estável para produções exigentes ambientes.
A principal vantagem da válvula de diafragma em formato de U AVM é seu design de corpo curvo integrado. O caminho do fluxo interno é otimizado para reduzir áreas estagnadas e retenção desnecessária de material ao redor das ramificações da válvula. Comparado com configurações de válvula convencionais, a estrutura em forma de U promove um movimento de mídia mais suave e mais eficaz autodrenagem após o processamento.
O número reduzido de pontos de conexão internos também ajuda a simplificar a limpeza e reduz o risco de resíduos permanecendo dentro da linha de processo. Isto torna a válvula particularmente valiosa para aplicações que envolvem trocas de produtos e requisitos rigorosos de saneamento.
O diafragma flexível atua tanto como componente de vedação quanto como barreira entre o meio do processo e o sistema operacional. mecanismo. Durante a operação, o fluido do processo permanece isolado da haste da válvula e dos componentes do atuador, reduzindo os riscos de contaminação e eliminando os problemas de vazamento externo associados à embalagem tradicional estruturas.
Esta configuração fornece isolamento confiável do meio e ao mesmo tempo simplifica a manutenção, tornando-a adequada para líquidos farmacêuticos, água purificada, meios biológicos e outros fluidos de processo de alta pureza.
A geometria interna da válvula foi projetada para minimizar áreas onde líquidos ou resíduos de produtos podem permanecer após produção. Um caminho de fluxo mais suave melhora a drenagem e ajuda a reduzir a possibilidade de crescimento microbiano ou contaminação cruzada entre lotes de produção.
Para fabricantes farmacêuticos e de biotecnologia, esta configuração de baixo risco morto pode simplificar a validação de limpeza e apoiam um desempenho higiênico consistente durante ciclos repetidos de CIP e SIP.
Quando a válvula fecha, o diafragma é pressionado contra a sede da válvula para criar uma barreira segura através do fluxo caminho. O elemento de vedação flexível proporciona desempenho de fechamento estável enquanto mantém a separação entre o fluido de processo e mecanismo operacional.
O diafragma também pode ser substituído de acordo com os requisitos de manutenção sem substituir a válvula completa montagem, ajudando a reduzir o tempo de serviço e os custos de manutenção a longo prazo.
A válvula de diafragma em forma de U AVM está disponível nas configurações de aço inoxidável SUS304, SUS304L, SUS316 e SUS316L. Para aplicações que exigem maior resistência à corrosão e pureza do produto, o SS316L é adequado para contato com o produto componentes.
As superfícies de contato com o produto podem ser polidas mecanicamente ou eletropolidas até Ra <0,4 μm, proporcionando uma superfície lisa que reduz a adesão de resíduos e atende aos requisitos de produção higiênica.
A Válvula Sanitária de Diafragma em Forma de U AVM controla o fluxo do processo através do movimento vertical de um diafragma flexível. Quando o atuador levanta a haste da válvula, o diafragma se afasta da sede da válvula e abre o fluxo em forma de U canal, permitindo que o meio do processo passe através da válvula.
Quando a haste da válvula se move para baixo, o diafragma é pressionado contra a sede da válvula usinada com precisão e fecha a passagem de fluxo. Como o diafragma separa completamente o fluido do processo do mecanismo operacional, a válvula mantém um caminho de processo limpo enquanto reduz o risco de vazamento da haste e contaminação do meio.
O corpo integrado em forma de U melhora ainda mais a drenagem, guiando o meio residual em direção à saída, em vez de permitindo-lhe permanecer em áreas estagnadas.
A válvula de diafragma em forma de U AVM é adequada para tubulações de processos farmacêuticos, sistemas de água purificada, sistemas WFI, transferência de líquidos estéreis, processamento de API e outras aplicações onde distribuição de fluxo higiênica e confiável é necessário isolamento.
A válvula pode ser integrada em biorreatores, sistemas de fermentação, equipamentos de cultura celular, linhas de processamento estéreis, e outros sistemas biotecnológicos onde baixas pernas mortas e limpeza CIP/SIP eficaz são importantes.
O caminho de fluxo sanitário torna a válvula adequada para laticínios, bebidas, ingredientes alimentícios líquidos, fabricação de cerveja sistemas e outras aplicações de processamento higiênico que exigem limpeza e drenagem confiáveis.
A válvula de diafragma em forma de U AVM também pode ser usada para produtos químicos de alta pureza, ingredientes cosméticos, fluidos especiais e outros meios de processo onde a resistência à corrosão, a facilidade de limpeza e a proteção do produto são importantes.
| Parâmetro | Especificação |
| Tipo de válvula | Válvula sanitária de diafragma em forma de U |
| Configuração de fluxo | Tipo U de três vias |
| Tamanho nominal | DN10–DN80 |
| Pressão Máxima de Trabalho | 10 bar/145 psi |
| Temperatura de trabalho | -20°C a +150°C |
| Material do corpo | SUS304, SUS304L, SUS316, SUS316L |
| Materiais de diafragma | EPDM, PTFE, Silicone, FKM, Composto PTFE/EPDM |
| Operação | Manual / Pneumático |
| Tipos de conexão | Tri-Clamp, solda de topo, roscado, flangeado |
| Acabamento de superfície | Mecânico ou eletropolido, Ra <0,4 μm |
| Padrões de conexão | DIN, ISO, IDF, 3-A, SMS, ASME BPE, BS, GB |
| Limpeza | Compatível com CIP/SIP |
Uma instalação de processamento farmacêutico usou a válvula de diafragma sanitária em forma de U AVM em uma distribuição de líquidos estéreis sistema onde as conexões de válvula convencionais faziam com que o líquido residual permanecesse ao redor das seções do ramal após limpeza. A configuração da válvula em forma de U proporcionou um caminho de drenagem mais suave e reduziu a retenção de produto durante Ciclos CIP, ajudando o cliente a melhorar a consistência da limpeza e simplificar a manutenção de rotina.
A Válvula Sanitária de Diafragma em Forma de U AVM foi desenvolvida para sistemas de processo onde a drenagem e baixo ponto morto desempenho são mais importantes do que simplesmente controlar o fluxo de fluido. Seu corpo integrado em forma de U, diafragma flexível isolamento, superfícies lisas de contato com o produto e compatibilidade CIP/SIP fornecem uma solução prática para fabricantes buscando tubulações de processo sanitário mais limpas, eficientes e de fácil manutenção.
Uma válvula de diafragma em forma de U é usada para controle de fluxo higiênico, distribuição e isolamento em produtos farmacêuticos, biotecnologia, alimentos, bebidas, cosméticos e sistemas de processamento de alta pureza.
O corpo em forma de U proporciona um caminho de fluxo interno mais suave que melhora a drenagem e reduz pernas mortas e produtos retenção. Isso pode ajudar a reduzir os riscos de contaminação e melhorar a eficiência da limpeza CIP/SIP.
Sim. A válvula foi projetada para ambientes de processamento higiênicos e pode ser fabricada com materiais sanitários, superfícies polidas de contato com o produto e padrões de conexão adequados para aplicações farmacêuticas e assépticas.
