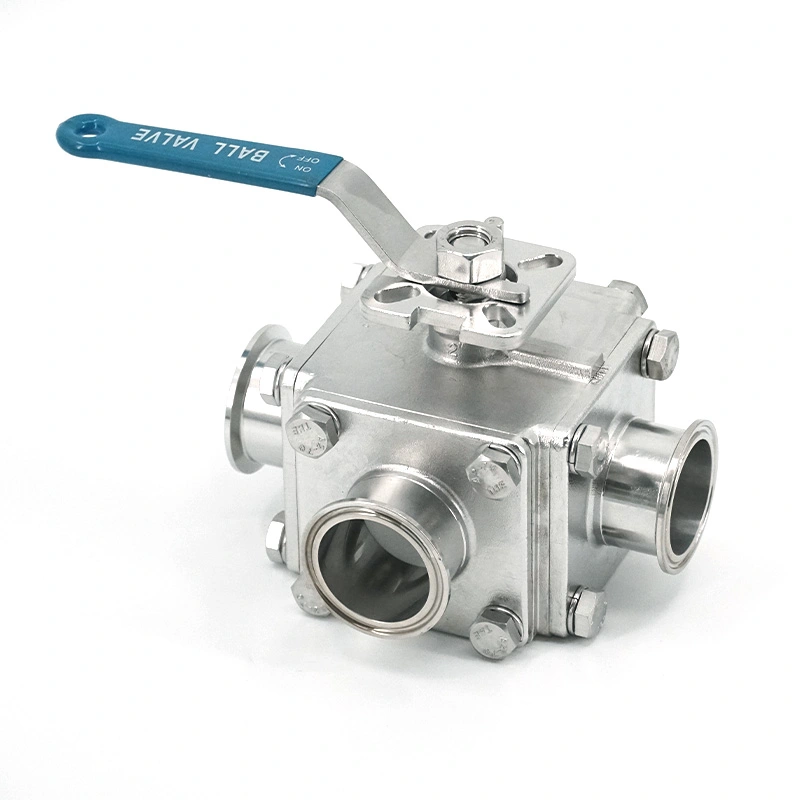

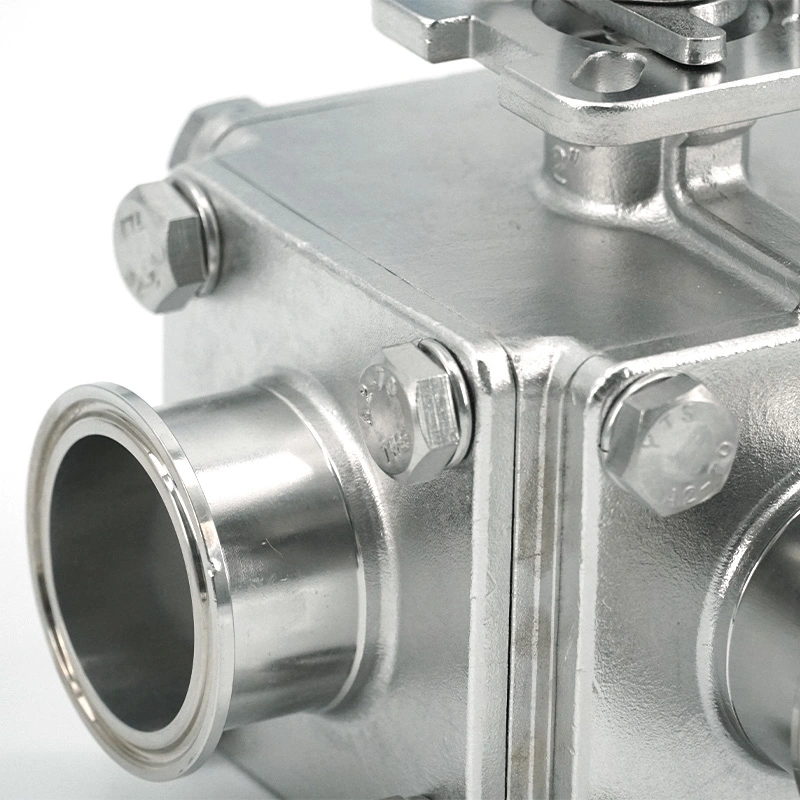

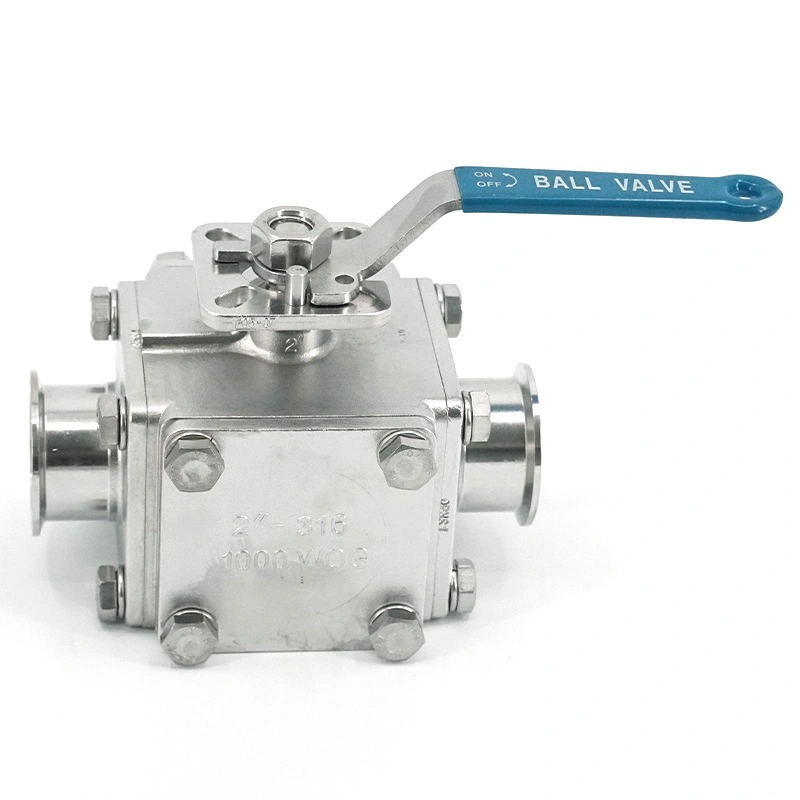

Válvula de esfera quadrada pneumática sanitária de três vias

Disponível com configurações de esfera L-Port e T-Port, a Válvula Esfera Sanitária Pneumática Quadrada de Três Vias pode acomodar diferentes requisitos de roteamento de fluxo. O corpo em aço inoxidável, superfícies molhadas polidas, a estrutura do assento com cavidade minimizada e a operação pneumática de um quarto de volta o tornam adequado para aplicações farmacêuticas, biotecnologia, alimentos, bebidas, laticínios, cosméticos e outros sistemas de processamento higiênico.

Configurações de porta de fluxo

1. Fluxo da porta L

A bola L-Port conecta duas portas enquanto isola a terceira porta. É adequado quando um fluxo de processo precisa ser alternar entre duas tubulações diferentes, como selecionar entre dois tanques, rotas de transferência ou saídas de processo.

2. Fluxo da porta T

A esfera T-Port proporciona uma comunicação mais flexível entre as três portas da válvula. Dependendo da posição da bola, diferentes tubulações podem ser conectadas ou isoladas, tornando-as adequadas para distribuição, transferência e roteamento de processos multidirecional.

3. Seleção de porta

A configuração L-Port ou T-Port deve ser selecionada de acordo com o arranjo real da tubulação e necessária trocando de posição. Para sistemas complexos, os compradores podem fornecer um diagrama de fluxo de processo para que a AVM possa verificar os requisitos necessários. caminho do fluxo antes da produção.

Operação Pneumática

1. Operação 90°

O atuador pneumático gira a haste da válvula 90° para alterar a posição da esfera e redirecionar o processo mídia. Este mecanismo de um quarto de volta proporciona uma alternância direta entre caminhos de fluxo predefinidos.

2. Atuador de dupla ação

A configuração de dupla ação utiliza ar comprimido para o movimento de abertura e fechamento. É adequado para sistemas automatizados onde o controle pneumático é necessário em ambas as direções.

3. Atuador de retorno por mola

A configuração de retorno por mola utiliza ar comprimido para uma direção e força de mola para o movimento oposto. Isso pode ser selecionado quando o processo requer uma posição padrão definida após perda de suprimento de ar.

4. Integração do Sistema de Controle

O atuador pneumático pode ser combinado com válvulas solenóides, caixas de interruptores de limite, posicionadores e filtro de ar reguladores. Estes componentes permitem que a válvula seja integrada com PLC ou outros sistemas de controle de processo para controle remoto. comutação.

Design Interno Higiênico

1. Retenção reduzida de produto

A estrutura interna foi projetada para reduzir cavidades desnecessárias ao redor da esfera e do assento. Isso ajuda a limitar retenção do meio de processo durante a troca de fluxo e oferece suporte à operação higiênica onde os produtos são trocados com frequência.

2. Assento cheio de cavidade

O design da sede com cavidade reduz o espaço disponível ao redor da área de vedação onde os resíduos do processo podem acumular. Esta construção facilita a limpeza e ajuda a reduzir possíveis pontos de contaminação.

3. Superfícies molhadas polidas

O acabamento superficial interno padrão é Ra ≤0,8 μm, com acabamento eletropolido Ra ≤0,4 μm opcional. Quanto mais suave superfície pode reduzir a adesão do produto e facilitar a limpeza das áreas de contato com o produto.

4. CIP e SIP

A válvula esférica quadrada pneumática sanitária de três vias foi projetada para integração em sistemas CIP e SIP adequados, permitindo que procedimentos de limpeza e esterilização sejam realizados enquanto a válvula permanece instalada. O CIP real e as condições SIP devem ser verificadas em relação à sede e aos materiais de vedação selecionados.

Materiais e Selos

1. SUS304 e SUS316L

AVM fornece configurações de aço inoxidável SUS304 e SUS316L. O SUS316L pode ser selecionado para aplicações que exigem maior resistência à corrosão ou condições de contato com o produto mais exigentes.

2. Assento de PTFE

O PTFE fornece vedação confiável e resistência química para muitas aplicações de processos sanitários compatíveis. É a adequação deve ser confirmada de acordo com o meio do processo, agentes de limpeza e temperatura operacional.

3. EPDM e vedações de silicone

EPDM e silicone podem ser selecionados para aplicações de processamento sanitário compatíveis de acordo com o meio do processo, temperatura, requisitos de limpeza e condições de esterilização.

4. Selo FKM

O FKM está disponível para aplicações que exigem resistência adequada a produtos químicos e condições operacionais específicas. A compatibilidade deve ser confirmada antes da seleção.

Vedação e comutação

1. Isolamento do caminho de fluxo

A esfera usinada com precisão e a estrutura higiênica da sede proporcionam vedação entre os caminhos de fluxo selecionados, ajudando a prevenir comunicação indesejada entre portas isoladas.

2. Compensação de assento

A estrutura de vedação elástica permite que a sede se adapte às mudanças normais nas condições operacionais, ajudando a manter contato entre a esfera e a sede durante trocas repetidas.

3. Torque Operacional

A esfera e a sede usinadas com precisão são projetadas para rotação suave com torque operacional controlado, permitindo que o atuador pneumático para operar a válvula com eficiência.

4. Troca repetida

O mecanismo de operação de 90° é adequado para sistemas de processo onde os caminhos do fluxo precisam ser alterados repetidamente durante produção, transferência, limpeza ou troca de produto.

Especificações Técnicas

Tamanho e Dimensões

AVM fornece esta configuração de três vias de 1/2" a 4", correspondendo aproximadamente a DN15–DN100. Real as dimensões da conexão dependem do tamanho da válvula selecionado e da configuração da conexão sanitária.

Opções de conexão

1. Tri-braçadeira

As conexões Tri-Clamp são adequadas para sistemas de processos sanitários onde instalação, remoção e são necessárias inspeções. Eles são comumente usados em alimentos, bebidas, laticínios, produtos farmacêuticos e biotecnologia equipamento.

2. Solda de topo

As conexões soldadas fornecem uma conexão permanente entre a válvula e a tubulação do processo. Esta configuração é adequado onde são necessárias continuidade higiênica da tubulação e juntas destacáveis reduzidas.

3. Rosqueado

As versões roscadas fornecem um método de conexão alternativo para sistemas de tubulação sanitária compatíveis. O aplicável o padrão de rosca deve ser confirmado de acordo com a instalação existente.

4. Flangeado

Versões flangeadas podem ser usadas onde a válvula precisa ser conectada a equipamentos ou sistemas de tubulação compatíveis usando conexões parafusadas. Os padrões de dimensão e flange devem ser confirmados antes do pedido.

Aplicativos

1. Processamento Farmacêutico

A Válvula Esfera Sanitária Pneumática Quadrada de Três Vias pode ser usada em sistemas farmacêuticos compatíveis para injetáveis produção, fabricação de vacinas, preparação de tampão, sistemas de água purificada, sistemas WFI, transferência de líquidos estéreis, e linhas de processo CIP/SIP.

2. Biotecnologia

As aplicações típicas incluem cultura celular, fermentação, produção biofarmacêutica, transferência de líquidos estéreis e skids de processo onde a comutação automatizada do caminho do fluxo é necessária.

3. Alimentos e Bebidas

As aplicações incluem processamento de laticínios, produção de leite e iogurte, processamento de sucos de frutas, sistemas de cervejaria, bebidas enchimento e transferência de alimentos líquidos onde é necessário um direcionamento higiênico do fluxo.

4. Cosméticos

A válvula pode ser aplicada em shampoo, loção, creme, transferência de ingredientes cosméticos e outros líquidos compatíveis sistemas de processamento que exigem distribuição controlada de gasodutos.

Guia de seleção de compradores

1. Confirme os caminhos de fluxo necessários

O primeiro ponto de seleção é se o sistema requer desvio de porta L ou fluxo multidirecional de porta T. O os estados de conexão e isolamento necessários devem ser confirmados antes do pedido.

2. Confirme o meio do processo

O meio do processo deve ser fornecido ao selecionar o corpo da válvula e o material da sede. Isto é particularmente importante para sistemas que envolvem produtos químicos de limpeza, meios corrosivos ou fluidos de alta pureza.

3. Confirme a pressão e a temperatura

A pressão operacional real, a temperatura do processo, a temperatura CIP e as condições SIP devem ser fornecidas para que o a configuração da válvula selecionada pode ser verificada em relação aos seus limites operacionais aplicáveis.

4. Confirme os requisitos pneumáticos

Os compradores devem especificar o tipo de atuador preferido, pressão de ar disponível, posição padrão da válvula e acessórios de controle quando a válvula for conectada a um sistema de processo automatizado.

5. Confirme o padrão de conexão

A conexão da tubulação existente deve ser identificada como Tri-Clamp, Solda de topo, Roscada, Flangeada, DIN, ISO, SMS, IDF, ou outro padrão aplicável para evitar problemas de instalação.

Inspeção e entrega de qualidade

1. Verificação do caminho de fluxo

Para uma válvula de três vias, o AVM verifica a configuração real da esfera e as posições de comutação para garantir a porta L ou O caminho de fluxo da porta T corresponde ao arranjo de válvula especificado.

2. Teste de Função Pneumática

O atuador e a válvula montados são verificados quanto ao movimento correto de 90°, resposta de comutação e condição operacional antes do envio.

3. Vedação e inspeção de superfície

A válvula passa por verificações adequadas de vazamento e vedação, enquanto as superfícies de aço inoxidável e a conexão sanitária as extremidades são inspecionadas quanto a usinagem ou defeitos superficiais.

4. Embalagem para remessa internacional

Antes da embalagem, as extremidades da ligação sanitária são protegidas contra contaminação e impactos. O atuador pneumático e componentes expostos recebem proteção adicional, e a válvula completa é fixada de acordo com o selecionado método de transporte.

Perguntas frequentes

1. Para que é usada uma válvula esfera de três vias?

É usado para redirecionar, distribuir ou isolar mídia de processo entre três pipelines conectados. As três portas estrutura o torna adequado para sistemas de processo que exigem múltiplas rotas de fluxo.

2. Qual é a diferença entre porta L e porta T?

A configuração L-Port conecta duas portas enquanto isola a terceira, tornando-a adequada para desvio de dois caminhos. O A configuração T-Port fornece comunicação mais flexível entre três portas para distribuição e multidirecional roteamento.

3. É compatível com CIP e SIP?

A válvula esférica quadrada pneumática sanitária de três vias foi projetada para integração em sistemas CIP e SIP adequados. O as condições reais de limpeza e esterilização devem ser verificadas em relação aos materiais selecionados da sede e da vedação.

4. Qual é a pressão máxima de operação?

A especificação fornecida lista uma pressão operacional de até 5 bar, com a pressão real permitida dependendo no tamanho e configuração da válvula.

5. Qual é a temperatura operacional?

A especificação fornecida fornece uma faixa operacional de -20°C a +180°C, dependendo do material selecionado da sede.

6. Pode ser conectado a um PLC?

Sim. Válvulas solenóides, caixas de interruptores limitadores, posicionadores e outros acessórios de controle podem ser configurados para integração com sistemas automatizados de controle de processos.

7. Como selecionar SUS304 ou SUS316L?

A seleção depende principalmente do meio do processo, das condições de corrosão, dos requisitos de higiene e do contato do produto. requisitos. O SUS316L é geralmente selecionado para aplicações higiênicas e sensíveis à corrosão mais exigentes.

8. Que informações são necessárias para uma cotação?

Forneça o tamanho da válvula, requisitos de porta L ou porta T, meio de processo, pressão operacional, temperatura, conexão padrão, tipo de atuador, pressão de ar disponível e acessórios de controle necessários. Um diagrama de tubulação é recomendado quando múltiplas posições de comutação estão envolvidas.
