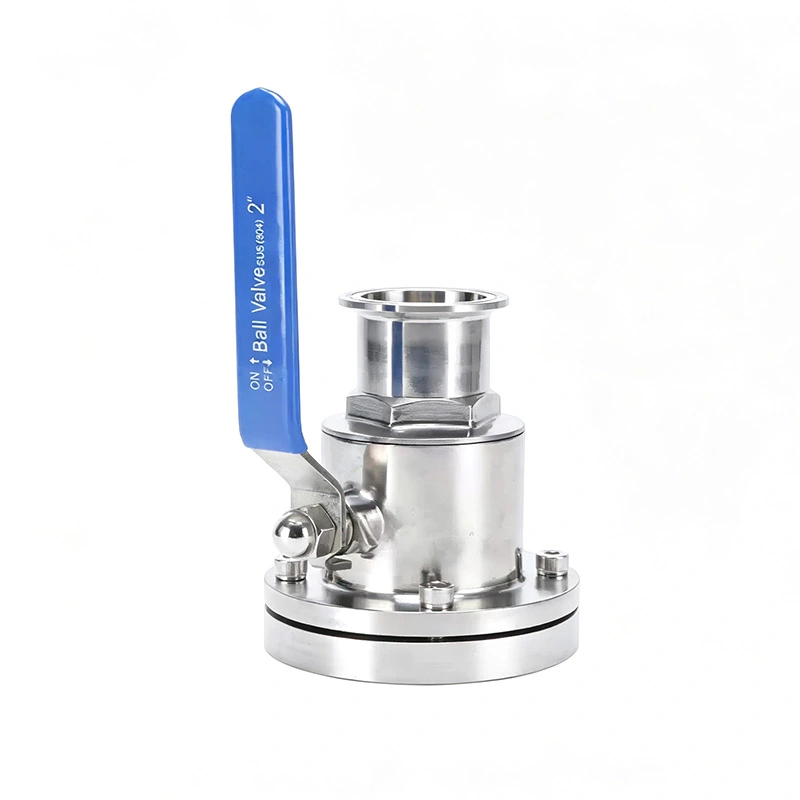

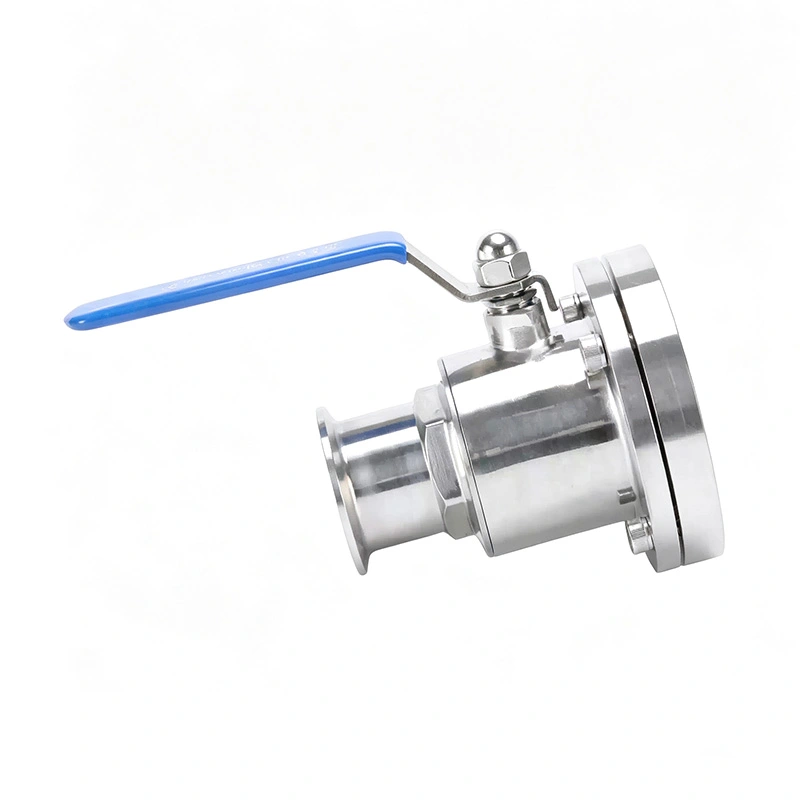

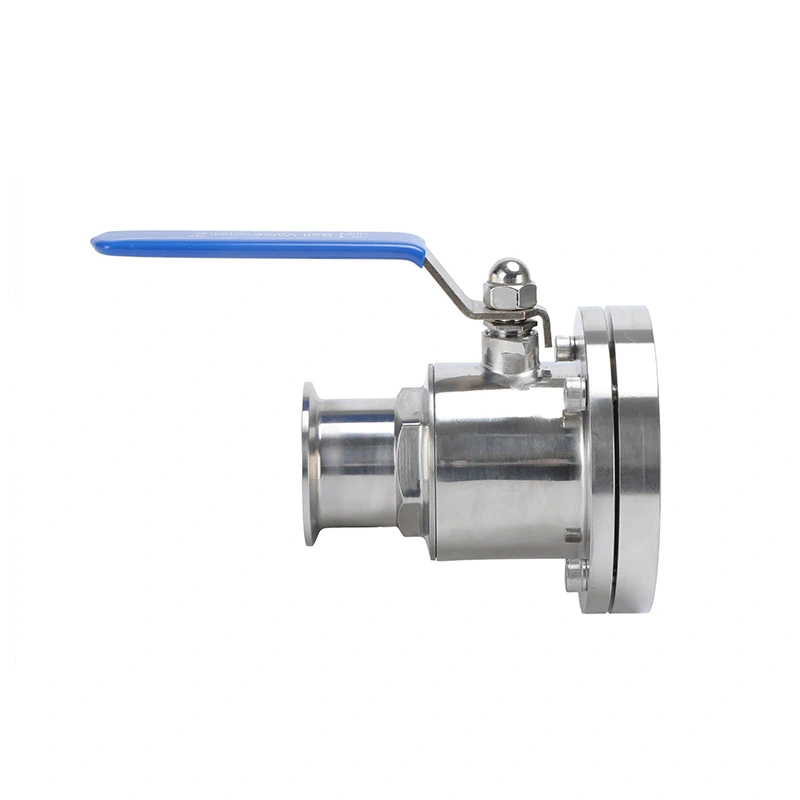

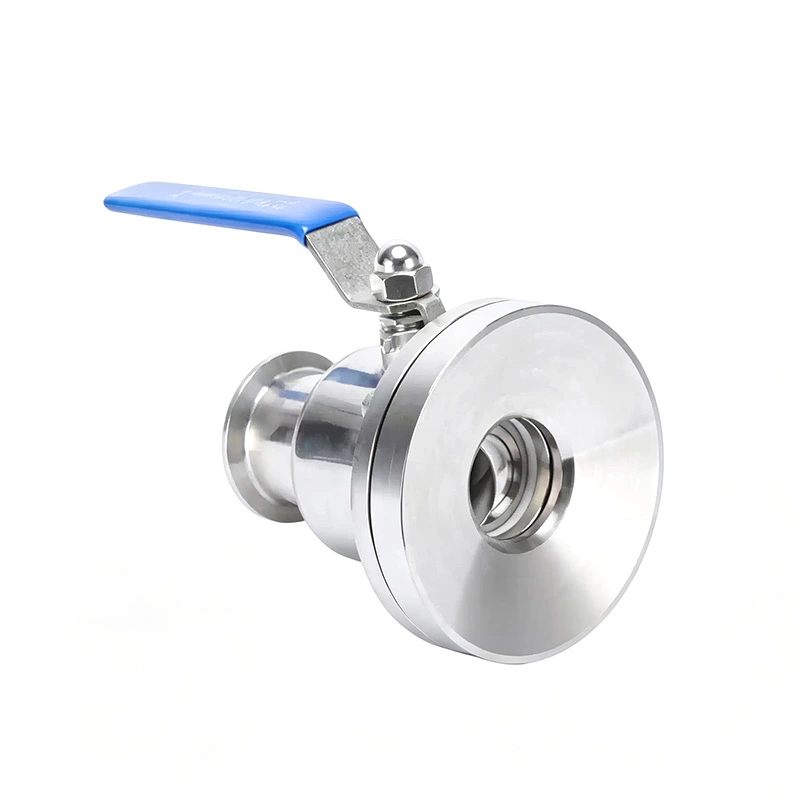

Ao contrário das válvulas de esfera em linha padrão, a configuração do fundo do tanque é projetada em torno da conexão entre a válvula e a saída do navio. A passagem interna ajuda a reduzir a retenção de produto no fundo do tanque, fazendo com que a válvula adequado para processos onde a drenagem completa, baixo resíduo e fácil limpeza são importantes.
A Válvula Esfera de Fundo de Tanque Sanitário está disponível com operação manual ou atuação pneumática e pode ser utilizada em sistemas farmacêuticos, de biotecnologia, de alimentos, de bebidas, de laticínios, de cosméticos e de processamento de produtos químicos finos compatíveis.
A válvula é instalada na saída mais baixa de um tanque ou vaso de processo, proporcionando um caminho de fluxo direto do vaso no pipeline a jusante. Esta configuração é adequada para descarga de produtos, drenagem de tanques, transferência e mudança de processo.
A estrutura da válvula foi projetada para minimizar cavidades desnecessárias e acúmulo de produto ao redor da saída do tanque. Isto é particularmente importante para produtos de alto valor, onde o material residual pode levar à perda do produto ou aumentar requisitos de limpeza.
A válvula esférica inferior do tanque sanitário pode ser aplicada em tanques de armazenamento, tanques de mistura, reatores, vasos de fermentação, e outros recipientes de processo sanitário onde a descarga e o isolamento do fundo são necessários.
A esfera full-bore proporciona uma grande área de fluxo interno quando totalmente aberta. Isto permite que a mídia do processo se mova do saída do tanque com restrição de fluxo relativamente baixa.
A configuração montada na parte inferior suporta drenagem assistida por gravidade e transferência de produto. É adequado para aplicações onde o volume de líquido restante dentro do recipiente precisa ser minimizado durante a descarga.
Ao reduzir o espaço morto desnecessário ao redor da saída e da passagem da válvula, o projeto ajuda a diminuir o produto residual após a drenagem. Isto pode melhorar a recuperação do produto e simplificar os procedimentos de limpeza subsequentes.
A válvula incorpora um mecanismo automático de compensação de vedação para manter o contato de vedação conforme as condições operacionais mudar. Isso ajuda a compensar o desgaste normal da vedação e oferece suporte a um desempenho de fechamento consistente.
Quando a válvula esférica inferior do tanque sanitário está fechada, o sistema de vedação isola o tanque da jusante gasoduto. A seleção adequada de material e pressão é necessária de acordo com as condições reais do processo.
A estrutura interna foi projetada para reduzir o torque necessário para girar a esfera, permitindo uma operação manual mais fácil e reduzindo os requisitos do atuador para configurações automatizadas.
As superfícies de contato com o produto têm acabamento preciso para reduzir áreas onde resíduos de produto podem se acumular. O padrão o acabamento superficial é Ra ≤0,8 μm, com Ra ≤0,4 μm disponível como opção.
A válvula pode ser incorporada em sistemas Clean-in-Place, permitindo que o fluido de limpeza passe pela linha de processo sem exigir a desmontagem rotineira da válvula.
Para processos que requerem esterilização, a válvula pode ser configurada para aplicações de esterilização no local de acordo com os materiais de vedação selecionados e a temperatura operacional.
A válvula está disponível em aço inoxidável SS304 e SS316L. SS316L é particularmente adequado para aplicações exigentes aplicações de contato com o produto que exigem maior resistência à corrosão.
Os materiais de vedação disponíveis incluem PTFE, EPDM e silicone. O material apropriado deve ser selecionado de acordo à composição do produto, agentes de limpeza, temperatura e condições de operação.
O acabamento superficial padrão é Ra ≤0,8 μm, enquanto um acabamento opcional Ra ≤0,4 μm está disponível para aplicações com requisitos de superfície mais rigorosos.
A configuração manual fornece controle direto na saída do tanque e é adequada para sistemas de processo onde a válvula operação é executada por um operador.
Um atuador pneumático fornece abertura e fechamento remotos para equipamentos de processo automatizados. É adequado para linhas de produção onde a saída do tanque precisa operar de acordo com uma sequência de processo programada.
A configuração pneumática pode ser integrada a sistemas baseados em PLC para coordenar a descarga do tanque com bombas, enchimento equipamentos, tubulações de transferência e outros equipamentos de processo.
Quando o furo da esfera está alinhado com a tubulação, a válvula abre a passagem do fluxo principal e permite que o produto flua descarga do tanque.
Quando a esfera gira 90° a partir da posição aberta, a seção sólida bloqueia a passagem do fluxo e isola o tanque do sistema a jusante.
Durante a descarga, a saída inferior permite que o produto se mova diretamente em direção à tubulação a jusante. O furo completo a passagem ajuda a reduzir a restrição de fluxo e suporta uma transferência eficiente.
| Item | Especificação |
| Nome do produto | Válvula de esfera inferior do tanque sanitário |
| Marca | AVM |
| Tipo de válvula | Válvula de esfera de passagem total inferior do tanque sanitário |
| Material do corpo | SS304/SS316L |
| Material de vedação | PTFE/EPDM/Silicone |
| Acabamento de superfície | Ra ≤0,8 μm Padrão / Ra ≤0,4 μm Opcional |
| Conexão | Tri-Clamp / Solda / Flange / Rosca |
| Pressão de Trabalho | Máx. 10 barras, dependendo do tamanho |
| Temperatura de trabalho | -10°C a 150°C |
| Operação | Manual / Pneumático |
| Posição de instalação | Fundo do Tanque/Saída do Vaso |
| Aplicativo | Descarga / Drenagem / Transferência de Produto / Enchimento do Tanque |

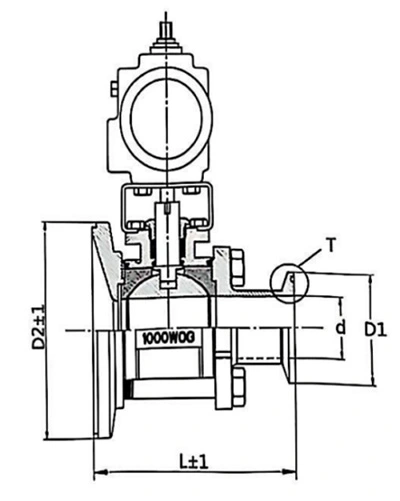

| Tamanho | d | D1 | D2 | L | Modelo de cilindro |
| 1" | 22 | 50.5 | 118 | 100 | AT52 |
| 1 1/2" | 35 | 50.5 | 118 | 125 | AT52 |
| 2" | 47.5 | 64 | 145 | 145 | AT63 |
| 2 1/2" | 50 | 77.5 | 165 | 170 | AT75 |
| 3" | 72.5 | 91 | 205 | 198 | AT83 |
| 4" | 98 | 119 | 245 | 210 | AT83 |
A válvula esférica inferior do tanque sanitário pode ser usada nas saídas inferiores de armazenamento farmacêutico e tanques de processo para descarga controlada de produtos, transferência de líquidos e operações de limpeza.
É adequado para vasos de fermentação, tanques de bioprocessos e sistemas de manuseio de líquidos onde drenagem eficiente e são necessárias condições de processo higiênicas.
As aplicações incluem leite, bebidas, ingredientes alimentares líquidos, molhos e outros produtos compatíveis armazenados ou processado em tanques sanitários.
A configuração montada na parte inferior é adequada para leite, iogurte, creme e outros equipamentos de processamento de laticínios onde a recuperação e a limpeza do produto são importantes.
A válvula pode ser usada em tanques contendo shampoo, loção, creme e outras formulações cosméticas líquidas ou viscosas.
Para meios químicos compatíveis, a válvula pode ser aplicada em tanques de processo, reatores e recipientes de armazenamento. Materiais e a compatibilidade da vedação deve ser confirmada com base na composição química real.
A válvula deve ser instalada na saída prática mais baixa do vaso quando for necessária a drenagem máxima. O a geometria de saída do vaso deve ser considerada juntamente com as dimensões da válvula.
Configurações Tri-Clamp, soldadas, flangeadas e rosqueadas estão disponíveis. A conexão deve corresponder ao tanque existente tubulação sanitária de saída e jusante.
Antes da seleção, os compradores devem fornecer o meio do processo, temperatura de trabalho, pressão de trabalho, fluxo necessário taxa, condições de limpeza e frequência de operação para determinar a configuração apropriada da válvula.
As dimensões da válvula e as interfaces de conexão são verificadas de acordo com o tamanho e configuração especificados antes remessa.
O sistema de vedação é verificado para verificar o fechamento adequado da válvula e o desempenho de vazamento de acordo com o teste aplicável requisitos.
As configurações manuais e pneumáticas são verificadas quanto à abertura, fechamento e movimento corretos do atuador antes do envio.
A AVM utiliza embalagens protetoras adequadas para transporte internacional. Caixas de papel e madeira podem ser usadas de acordo de acordo com a configuração da válvula e os requisitos de envio para proteger o corpo de aço inoxidável, as extremidades da conexão e componentes pneumáticos.
É instalado na saída inferior de tanques sanitários, reatores, recipientes de mistura, recipientes de fermentação e similares equipamentos de processo.
A configuração fornece um caminho de descarga direto do recipiente e ajuda a reduzir o produto residual ao redor do saída, apoiando a drenagem eficiente e a recuperação do produto.
Pode ser usado para produtos viscosos compatíveis, mas o tamanho real da válvula deve ser selecionado de acordo com a viscosidade, vazão, temperatura e pressão.
Sim. A atuação pneumática está disponível para descarga automatizada do tanque e controle remoto do processo.
O corpo da válvula está disponível em aço inoxidável SS304 ou SS316L, com opções de vedação em PTFE, EPDM e silicone.
Os compradores devem fornecer o tamanho da saída do tanque, meio de processo, temperatura, pressão, vazão, tipo de conexão, material de vedação necessário e se é necessária operação manual ou pneumática.
