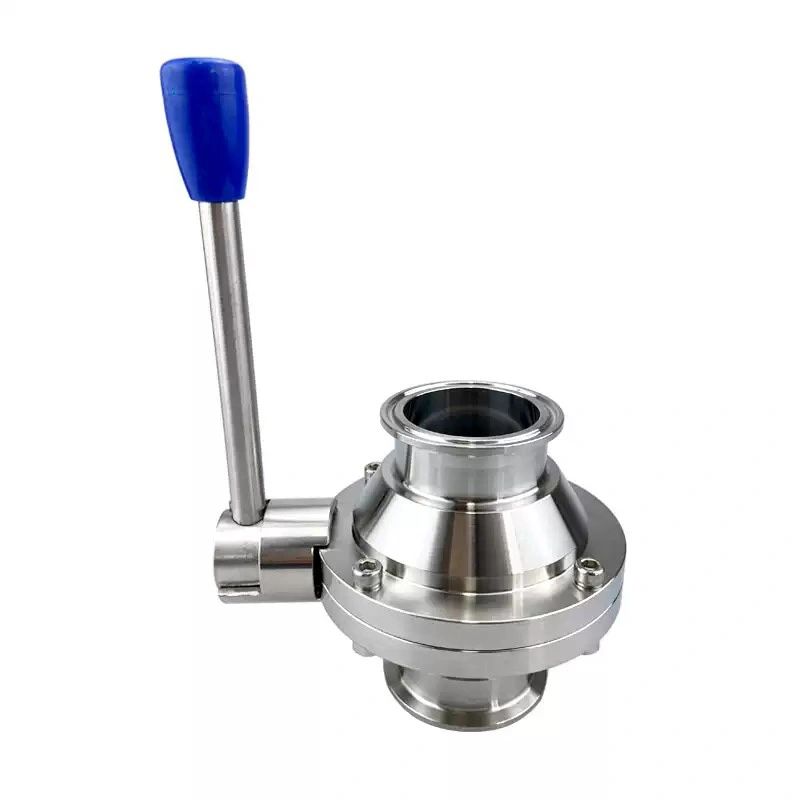

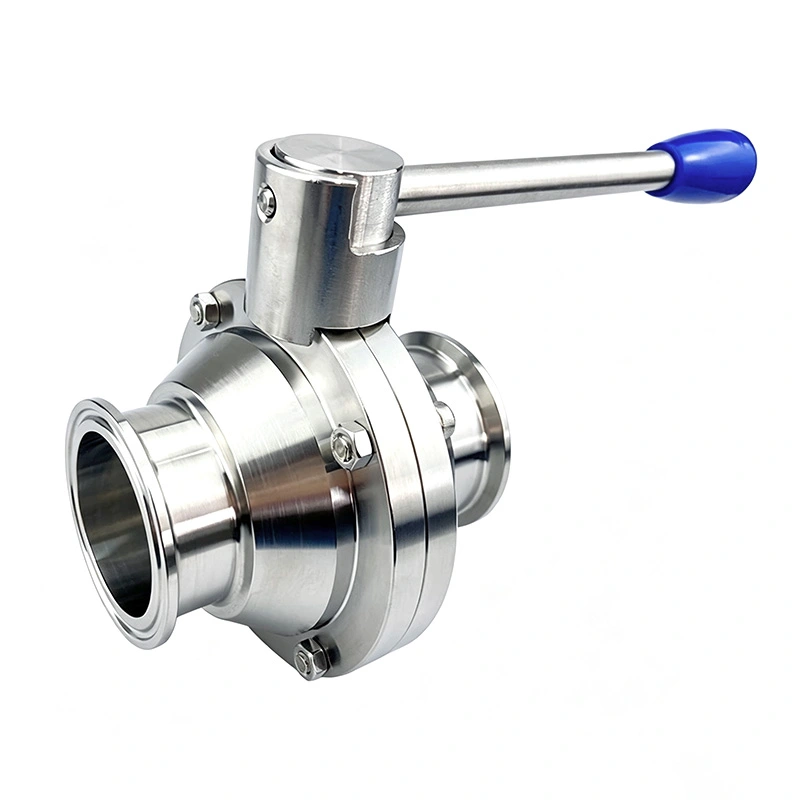

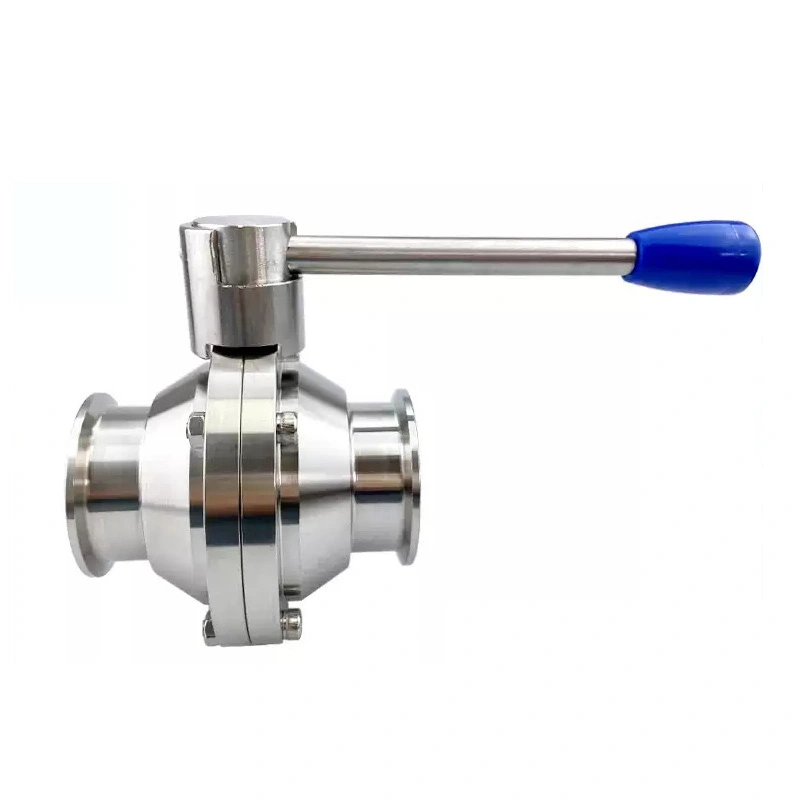

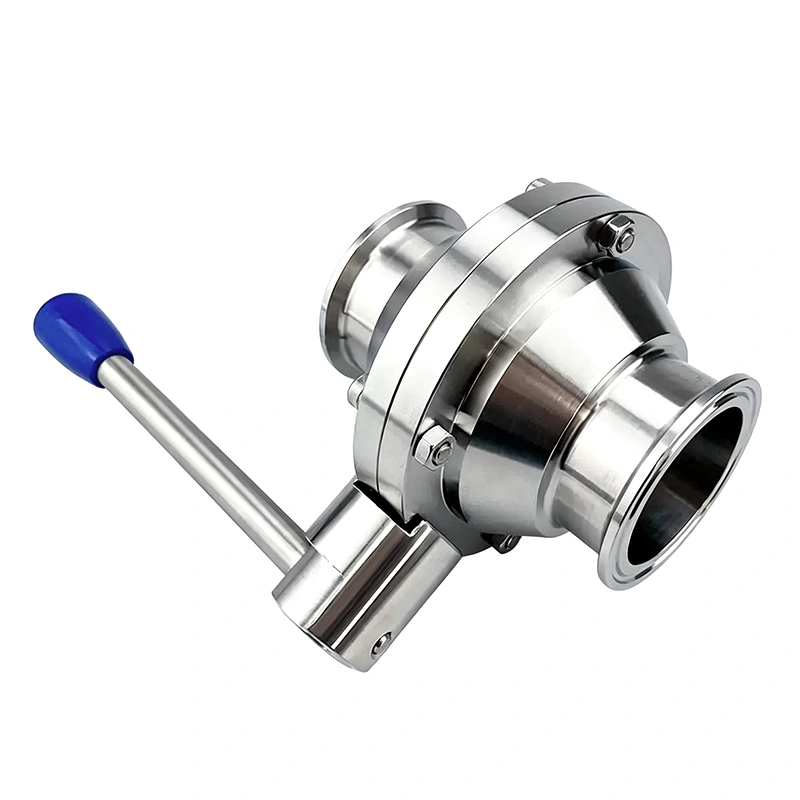

A Válvula Esfera Sanitária Tipo Borboleta está disponível com configurações operacionais manuais e automatizadas. É inoxidável A construção em aço e o caminho de fluxo sanitário o tornam adequado para alimentos e bebidas, laticínios, produtos farmacêuticos, biotecnologia, cosméticos e sistemas de processamento de química fina compatíveis.
A esfera interna tipo borboleta altera a área de fluxo efetiva à medida que a válvula gira. Isto permite que os operadores ajuste o fluxo do processo entre posições totalmente abertas e totalmente fechadas de acordo com os requisitos de produção.
A passagem de fluxo relativamente aberta é adequada para produtos de maior viscosidade, onde a restrição excessiva de fluxo pode afetar o desempenho da transferência. As aplicações típicas incluem laticínios, alimentos líquidos, formulações cosméticas e líquidos de processo compatíveis.
A válvula esférica tipo borboleta sanitária pode ser usada para determinados meios líquidos contendo partículas suspensas ou moles. Tamanho de partícula, concentração, viscosidade, temperatura e vazão devem ser confirmados antes de selecionar a válvula para um processo específico.
A alavanca de 12 posições fornece incrementos de ajuste de aproximadamente 15°, permitindo que os operadores selecionem posições intermediárias de fluxo. É adequado para processos que exigem ajuste manual de fluxo mais preciso.
A alavanca de tração de 4 posições fornece diversas posições operacionais definidas para ajuste manual simples. É adequado quando o processo utiliza configurações de fluxo predeterminadas em vez de regulação contínua.
A configuração da alça deve ser selecionada de acordo com a precisão de ajuste necessária. A versão de 12 posições é adequado para regulação manual mais precisa, enquanto a versão de 4 posições é apropriada para configurações de fluxo mais simples.
O atuador pneumático converte o movimento do ar comprimido em movimento giratório de aproximadamente 90°, permitindo um rápido ajuste da válvula posicionamento. É adequado para linhas de produção equipadas com sistemas de controle pneumático.
A atuação elétrica pode ser selecionada quando o processo requer posicionamento da válvula controlado eletricamente ou quando ar comprimido não está disponível.
A válvula acionada pode ser integrada ao PLC e outros sistemas de controle, permitindo que o posicionamento da válvula funcione em conjunto com bombas, tanques, equipamentos de enchimento e outras máquinas de processo.
A esfera interna tem um formato especial para fornecer uma abertura de fluxo controlável durante a rotação. Isto permite que a válvula para realizar o ajuste de fluxo além do fechamento da tubulação.
Quando a válvula se aproxima da posição totalmente aberta, a passagem de fluxo fornece uma rota relativamente desobstruída para o meio de processo, ajudando a reduzir a resistência desnecessária durante a transferência de líquidos.
À medida que a esfera gira para longe da posição totalmente aberta, a área de fluxo disponível diminui. Isto fornece um função intermediária de controle de fluxo sem a necessidade de uma válvula reguladora separada.
O SUS304 é adequado para aplicações compatíveis de processamento de alimentos, bebidas, cosméticos e higiene geral onde a resistência à corrosão padrão atende aos requisitos do processo.
O SUS316L pode ser selecionado para condições de contato com o produto mais exigentes, onde maior resistência à corrosão e requisitos mais rigorosos são necessários requisitos materiais.
O material de vedação deve ser selecionado de acordo com o meio do processo, temperatura, produtos químicos de limpeza e condições de esterilização. Os compradores devem fornecer condições operacionais reais ao solicitar um adequado configuração.
Quando a passagem de fluxo interna está alinhada com a tubulação, a válvula fornece a área de fluxo máxima disponível para processar transferência de mídia.
Quando a esfera gira para uma posição intermediária, a área de fluxo fica parcialmente restrita. Esta posição é usada para controlar o fluxo do processo de acordo com as condições de produção exigidas.
Quando a esfera atinge a posição fechada, a passagem do fluxo é bloqueada e a estrutura de vedação fornece fechamento entre os lados a montante e a jusante.
| Item | Especificação |
| Nome do produto | Válvula de esfera tipo borboleta sanitária |
| Marca | AVM |
| Tipo de válvula | Válvula de esfera tipo borboleta |
| Material do corpo | SUS304/SUS316L |
| Operação | Manual / Pneumático / Elétrico |
| Alça manual | 12 posições / 4 posições |
| Mecanismo Operacional | 90° Rotativo |
| Conexão | Braçadeira sanitária e opções de conexão compatíveis |
| Mídia de aplicativos | Líquidos/Líquidos Viscosos/Líquidos Contendo Partículas Compatíveis |
| Acabamento de superfície | De acordo com os requisitos de processamento sanitário |
| Indústrias de aplicação | Alimentos e Bebidas / Laticínios / Farmacêutico / Biotecnologia / Cosméticos / Química Fina |

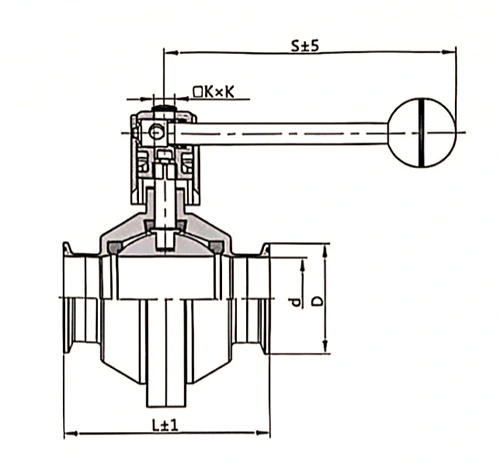

| Tamanho | d | D | L | S |
| 3/4" | 16 | 50.5 | 80 | 115 |
| 1" | 22.1 | 50.5 | 80 | 115 |
| 1 1/4" | 28 | 50.5 | 80 | 115 |
| 1 1/2" | 34.9 | 50.5 | 100 | 128 |
| 2" | 47.5 | 64 | 105 | 128 |
| 2 1/2" | 59.5 | 77.5 | 125 | 160 |
| 3" | 72.2 | 91 | 134 | 160 |
| 3 1/2" | 85 | 106 | 140 | 185 |
| 4" | 98 | 119 | 170 | 185 |
A Válvula Esfera Sanitária Tipo Borboleta pode ser usada para transferência controlada de leite, iogurte, suco, molhos, líquidos ingredientes alimentares e outros produtos compatíveis onde é necessário ajuste de fluxo higiênico.
As aplicações típicas incluem transferência de líquidos farmacêuticos, preparação de tampões, equipamentos de bioprocessamento, alta pureza manuseio de líquidos e tubulação de processo higiênica compatível.
A válvula pode ser usada para xampus, loções, cremes e outras formulações cosméticas onde a viscosidade e o controle transferência de líquidos são considerações importantes do processo.
Para meios químicos compatíveis, a válvula pode ser aplicada a sistemas de transferência de líquidos e controle de processo envolvendo materiais viscosos ou contendo partículas. A compatibilidade do material e da vedação deve ser avaliada de acordo com o composição química real.
Forneça o nome do meio, a viscosidade, o conteúdo de partículas, a concentração e a temperatura operacional, pois esses fatores afetam diretamente a seleção da válvula e do material de vedação.
Se a válvula for usada principalmente para isolamento, uma configuração operacional básica pode ser suficiente. Se o fluxo intermediário for necessário ajuste, a alavanca de 12 posições ou uma configuração acionada deve ser considerada.
O tamanho da válvula e as dimensões da ligação devem corresponder ao sistema de tubagem sanitária existente. Forneça o necessário tamanho nominal e tipo de conexão ao solicitar um orçamento.
Para operação manual, especifique o tipo de alça necessário. Para aplicações automatizadas, especifique pneumático ou elétrico operação e fornecer as condições de controle disponíveis.
As dimensões da válvula e as interfaces de conexão sanitária são verificadas de acordo com a configuração especificada antes remessa.
As configurações manuais e acionadas são verificadas quanto ao movimento e posicionamento correto de acordo com o selecionado mecanismo operacional.
O corpo de aço inoxidável e as extremidades de conexão são protegidos durante o manuseio e embalagem para reduzir o risco de arranhões, deformação e contaminação durante o transporte.
A AVM utiliza embalagens protetoras adequadas para transporte internacional. Caixas de papel e madeira podem ser organizadas de acordo com o tamanho da válvula, configuração operacional e requisitos de envio.
É usado tanto para regulação de fluxo quanto para fechamento em tubulações de processos higiênicos, particularmente onde o fluxo intermediário é necessário ajuste.
Sim. A válvula foi projetada para aplicações que envolvem líquidos viscosos, embora a adequação real dependa viscosidade, temperatura, taxa de fluxo e as características do meio específico.
Pode ser considerado para líquidos contendo partículas compatíveis. Tamanho de partícula, concentração, dureza e processo as condições devem ser confirmadas antes da seleção.
A alça de 12 posições fornece incrementos de ajuste de aproximadamente 15° para um posicionamento de fluxo manual mais preciso. O A alça de 4 posições fornece diversas posições predefinidas para uma operação mais simples.
Sim. Opções de atuação pneumática e elétrica estão disponíveis para integração com sistemas de processos automatizados.
Forneça o tamanho da válvula, meio do processo, viscosidade, características das partículas, temperatura, pressão, vazão necessária taxa, tipo de conexão e método de operação manual ou automatizado preferido.
