A válvula esférica reta pneumática sanitária de 3 peças usa uma passagem de fluxo de passagem total para manter a transferência eficiente do meio, enquanto as superfícies de contato do produto polidas com precisão ajudam a reduzir a retenção de resíduos e simplificam a limpeza. Fabricado em aço inoxidável SUS304 ou SUS316L, é adequado para aplicações higiênicas em processamento farmacêutico, de biotecnologia, de alimentos, de bebidas, de laticínios, de cosméticos e de química fina.
Com operação pneumática de um quarto de volta, a válvula proporciona abertura e fechamento rápidos para sistemas de processos automatizados e pode ser configurada para operações CIP e SIP.

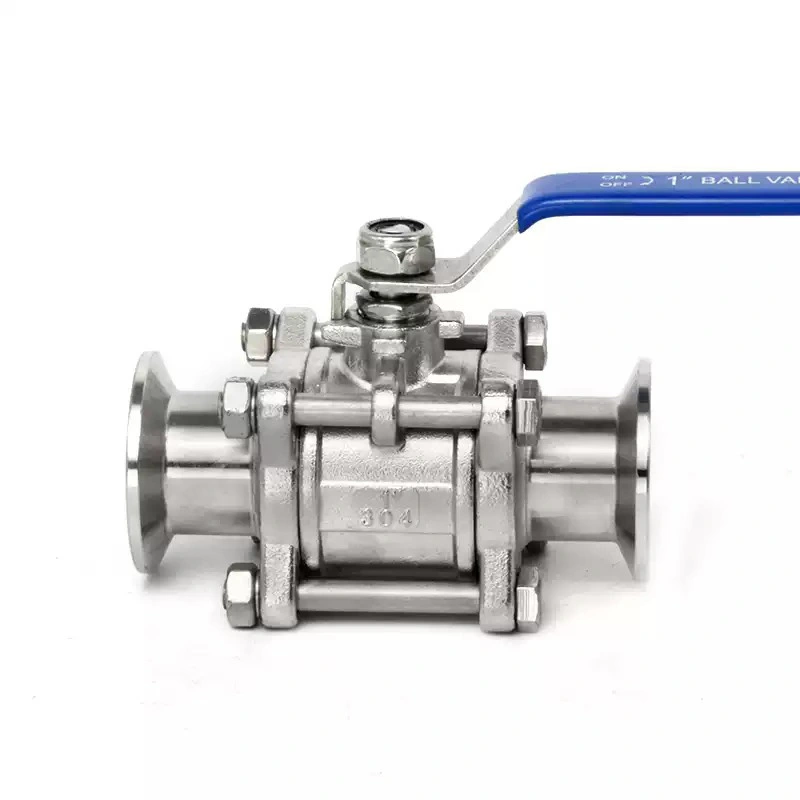

A construção de três peças permite que a seção central da válvula e as conexões finais sejam separadas durante a manutenção. Isto proporciona acesso mais fácil aos componentes internos sem substituir o conjunto completo da válvula.
A esfera, as sedes das válvulas e os componentes de vedação podem ser inspecionados e substituídos quando necessário. Isso torna a válvula adequada para linhas de processo onde as vedações e sedes estão sujeitas a repetidos ciclos de operação, limpeza ou esterilização.
Quando ocorre desgaste, o pessoal de manutenção pode fazer a manutenção dos componentes internos em vez de substituir toda a conexão da tubulação. Isso pode simplificar o gerenciamento de peças sobressalentes e a manutenção de rotina das válvulas.
A esfera de passagem total fornece uma passagem de fluxo que corresponde de perto à tubulação conectada, permitindo que o meio do processo passe através da válvula com restrição limitada quando totalmente aberta.
O caminho reto do fluxo minimiza mudanças desnecessárias na direção do fluxo, ajudando a reduzir a perda de pressão na válvula. Isto é útil para sistemas de transferência de líquidos onde é importante manter a capacidade disponível da bomba.
Uma passagem de fluxo direta combinada com superfícies molhadas polidas ajuda a reduzir áreas onde o meio do processo pode se acumular após a válvula ser aberta ou fechada.
O atuador pneumático gira a bola 90 graus. Quando o furo da esfera está alinhado com a tubulação, a válvula está aberta. Girar a esfera em 90 graus posiciona a seção sólida ao longo do caminho do fluxo e fecha a válvula.
A operação de um quarto de volta proporciona movimento rápido entre as posições aberta e fechada, tornando a válvula adequada para sequências de produção automatizadas e trocas frequentes de processos.

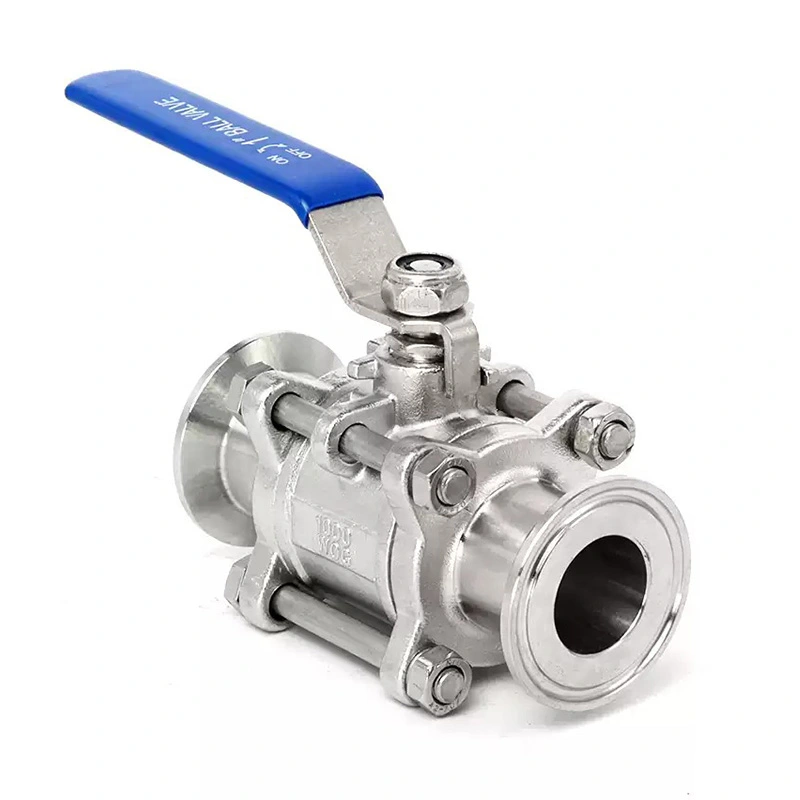

Embora este modelo esteja configurado para operação pneumática, o AVM pode fornecer configurações de atuação manual ou outras configurações de acordo com os requisitos do sistema.
A estrutura da esfera e da sede foi projetada para reduzir o torque necessário para a operação, permitindo que o atuador pneumático forneça movimento confiável em ciclos repetidos.
Aço inoxidável SUS304 e SUS316L estão disponíveis para o corpo e a esfera da válvula. O SUS316L pode ser selecionado para aplicações que exigem maior resistência à corrosão em ambientes higiênicos exigentes.
O acabamento superficial padrão é Ra ≤0,8 μm, com acabamento opcional Ra ≤0,4 μm para aplicações que exigem uma superfície interna mais lisa.
A estrutura interna foi projetada para reduzir zonas mortas e retenção de produto, favorecendo um funcionamento higiênico e uma limpeza mais eficaz.
A válvula esférica reta pneumática sanitária de 3 peças pode ser incorporada em sistemas de limpeza CIP e esterilização SIP. As condições de limpeza e esterilização aplicáveis deverão ser confirmadas de acordo com a sede e os materiais de vedação selecionados.
O PTFE está disponível para aplicações que exigem resistência química e desempenho de vedação estável sob temperaturas operacionais adequadas.
O silicone pode ser selecionado para aplicações higiênicas compatíveis onde a flexibilidade e o desempenho de temperatura são importantes.
O EPDM é adequado para muitas aplicações de processos sanitários gerais e à base de água e pode ser selecionado de acordo com o meio do processo e as condições de limpeza.
O FKM pode ser selecionado para aplicações compatíveis que exigem resistência a determinados produtos químicos e condições de processo em temperaturas mais altas.
| Item | Especificação |
| Nome do produto | Válvula de esfera reta pneumática sanitária de 3 peças |
| Tipo de válvula | Válvula de esfera sanitária de passagem total |
| Marca | AVM |
| Material do corpo | SUS304/SUS316L |
| Material da bola | SUS304/SUS316L |
| Material do assento | PTFE, Silicone, EPDM, FKM |
| Operação | Pneumático; Opção manual disponível |
| Acabamento de superfície | Ra ≤0,8 μm Padrão; Ra ≤0,4 μm Opcional |
| Pressão de Trabalho | 1,0–1,6MPa |
| Temperatura operacional | -20°C a +150°C, dependendo do material do assento |
| Conexão | Tri-Clamp, solda de topo, roscado, flangeado |
| Padrões de conexão | DIN, 3-A, SMS, BS, RJT, IDF |
| Limpeza | Compatível com CIP |
| Esterilização | Compatível com SIP |
As conexões Tri-Clamp permitem instalação e desmontagem relativamente rápidas e são adequadas para sistemas de processos sanitários que exigem inspeção ou manutenção regular.
As conexões soldadas de topo proporcionam uma conexão permanente com menos juntas destacáveis e são adequadas para sistemas de tubulações higiênicos onde a suavidade interna é importante.
As configurações rosqueadas fornecem uma opção de conexão conveniente para equipamentos de processo e sistemas de tubulação compatíveis.
Conexões flangeadas podem ser usadas onde a válvula precisa fazer interface com equipamentos ou sistemas de tubulação compatíveis usando conexões aparafusadas.

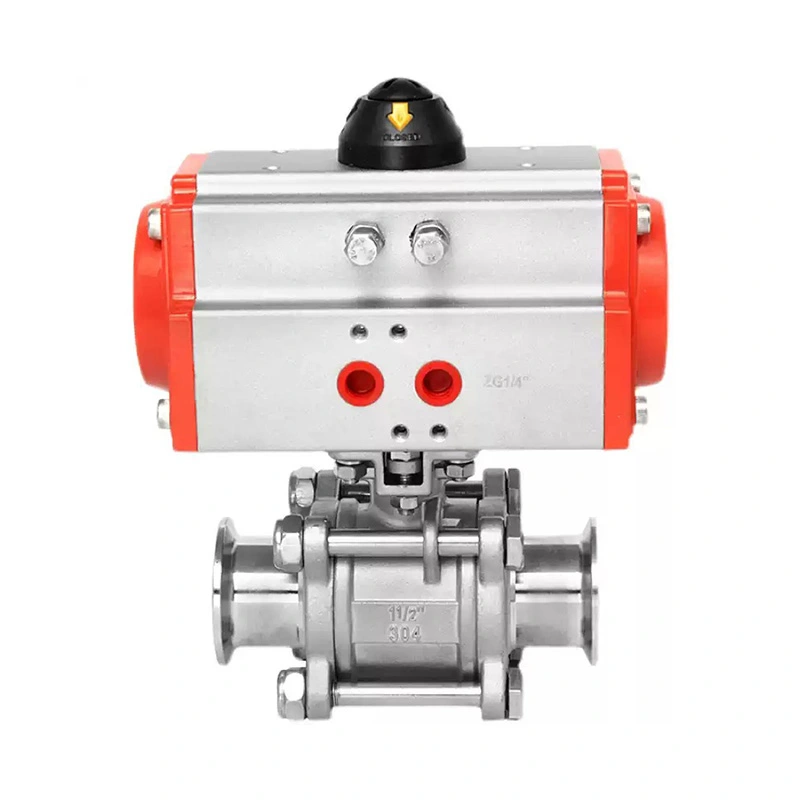

O atuador pneumático fornece operação automática de um quarto de volta e pode ser integrado em sistemas de automação de processos.
Uma válvula solenóide pode ser usada para controlar o fornecimento de ar do atuador com base em sinais de controle elétrico do sistema de automação da planta.
Acessórios de feedback de posição podem ser adicionados onde o PLC ou sistema de controle precisa de confirmação do estado aberto ou fechado da válvula.
Um regulador de filtro de ar pode ser incorporado ao circuito pneumático para ajudar a fornecer ar comprimido adequadamente condicionado para operação estável do atuador.
A válvula esférica reta pneumática sanitária de 3 peças pode ser usada em sistemas farmacêuticos e de bioprocessamento para aplicações compatíveis, como água purificada, WFI, transferência de líquidos estéreis, produção de vacinas, equipamentos de bioprocessamento e sistemas CIP/SIP.
As aplicações típicas incluem leite, iogurte, ingredientes lácteos, molhos, óleos comestíveis e outros sistemas de processamento de alimentos líquidos compatíveis onde o isolamento higiênico do fluxo é necessário.
A configuração full-bore pode ser usada em linhas de produção de cerveja, refrigerantes, sucos e outras bebidas onde são necessárias transferência eficiente de líquidos e desligamento automatizado.
A válvula é adequada para sistemas de produção compatíveis que manipulam xampus, loções, cremes e ingredientes cosméticos onde a facilidade de limpeza e o controle do processo são importantes.
Para aplicações compatíveis de produtos químicos finos, água de alta pureza, laboratório e outras aplicações sensíveis à limpeza, a construção em aço inoxidável e o caminho de fluxo polido fornecem manuseio controlado de fluidos.
Se o processo exigir inspeção frequente ou substituição de sedes e vedações de válvulas, a construção de três peças proporciona acesso mais fácil aos componentes internos.
Confirme o líquido ou gás do processo antes de selecionar SUS304 ou SUS316L e a sede e o material de vedação apropriados.
A faixa de pressão de trabalho padrão é de 1,0–1,6 MPa, enquanto a temperatura de operação pode atingir -20°C a +150°C dependendo do material da sede selecionado.
Ra ≤0,8 μm é o acabamento padrão. Aplicações com requisitos de superfície mais rigorosos podem especificar o acabamento opcional Ra ≤0,4 μm.
Confirme a conexão necessária e o padrão aplicável antes de fazer o pedido, principalmente ao substituir uma válvula sanitária existente.
Para sistemas automatizados, confirme a configuração do atuador pneumático e se são necessárias válvulas solenóides, feedback de posição ou outros acessórios de controle.
O prazo de produção padrão é de 2 a 4 semanas, dependendo da quantidade do pedido, especificações e disponibilidade de material. Encomendas urgentes deverão ser confirmadas com a AVM antes da compra.
As condições de pagamento padrão são depósito de 30% com os 70% restantes pagos antes do envio por T/T ou L/C. Pedidos de pequeno valor podem exigir o pagamento integral antes da produção.
As válvulas são embaladas de forma segura em caixas adequadas de papel e madeira para reduzir o risco de danos durante o manuseio e transporte internacional.
A principal vantagem é a acessibilidade para manutenção. O corpo de três peças permite que a seção central da válvula seja separada para que os componentes internos possam ser inspecionados ou substituídos de forma mais conveniente.
Um design de 3 peças proporciona maior acesso aos componentes internos para manutenção, enquanto um design de 2 peças geralmente proporciona uma construção de corpo mais simples e compacta.
Sim. A válvula usa um projeto de esfera de passagem total para fornecer uma passagem de fluxo relativamente irrestrita e reduzir a perda de pressão quando totalmente aberta.
Sim. A construção sanitária apoia a integração nos processos CIP e SIP. Os parâmetros reais de limpeza e esterilização devem ser confirmados com base na sede selecionada e nos materiais de vedação.
O corpo e a esfera da válvula estão disponíveis em aço inoxidável SUS304 ou SUS316L, com opções de vedação PTFE, Silicone, EPDM e FKM.
A pressão de trabalho especificada é de 1,0–1,6 MPa. A classificação exata da pressão deve ser confirmada de acordo com o tamanho e configuração selecionados.
A faixa especificada é de -20°C a +150°C, dependendo do material selecionado da sede.
Sim. A configuração pneumática suporta operação automatizada e pode ser equipada com acessórios compatíveis de controle e feedback de posição.
Para sistemas de processos higiênicos onde acessibilidade interna, fluxo total e fechamento pneumático são requisitos essenciais, a válvula esférica reta pneumática sanitária AVM de 3 peças oferece uma configuração prática de válvula para aplicações sanitárias exigentes.
Forneça à AVM o tamanho da sua válvula, meio do processo, pressão, temperatura, padrão de conexão, requisitos de acabamento superficial e requisitos de controle pneumático para determinar a configuração apropriada.
